禁止向右转弯交通标识立体结构设计

　　日常道路通行场景里，禁令类交通标识是规范路口通行秩序、规避车流冲突的核心设施，这款禁止向右转弯的立体标识结构，主要应用在城市主次干道交叉口、窄路出入口、厂区内部道路交汇点等禁止车辆右转的管控点位，通过醒目的视觉符号传递通行禁令，减少驾驶员误判引发的剐蹭、拥堵甚至碰撞事故。从实际使用需求出发，这类标识的设计首先要满足远距离可视性要求，圆形外轮廓搭配红圈红斜杠的禁令标识通用视觉体系，能让驾驶员在50-100米的行驶距离内快速捕捉到禁令信息，中间的右转箭头符号采用高对比度的黑灰配色，和红圈白底的基底形成清晰的视觉层级，即使在逆光、阴雨等低能见度场景下，也能保证符号辨识度。结构设计层面，标识采用带厚度的立体圆盘造型，边缘做圆弧过渡处理，

　　避免安装运输过程中锐边划伤作业人员，整体外轮廓的厚度控制兼顾了结构强度和风阻表现，在户外常年经受风吹日晒的使用环境下，过薄的板材容易在强风天气下产生震颤变形，过厚的结构则会增加整体重量，提升安装杆的负载要求，同时增大迎风面积带来的风阻隐患。安装边界上，这类圆形禁令标识的常规安装高度根据道路等级有所区分，城市道路安装时标识下沿距离路面高度不低于2.5米，避免被通行车辆剐蹭，厂区内部道路安装时可根据通行车辆类型调整，若有大型货运车辆通行则需将高度提升至3米以上，安装点位通常选在路口停止线前30-50米的右侧路侧，确保驾驶员看到标识后有足够的反应距离完成变道或直行准备，避免临近路口才发现禁令引发紧急变道的危险。从建模逻辑来看，

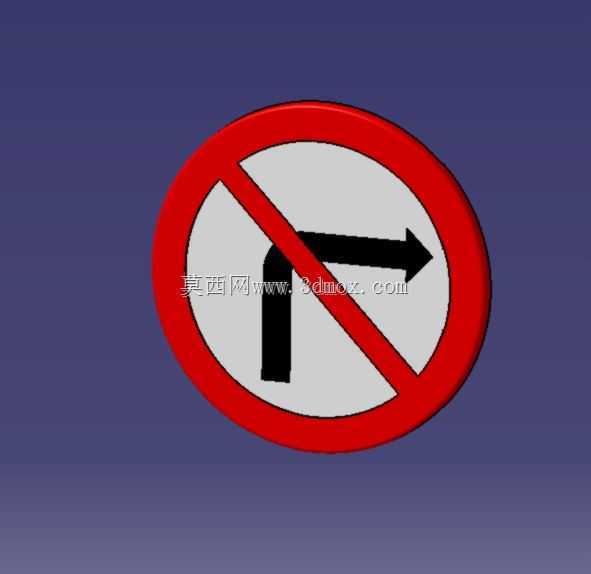

　　这款标识的结构拆分清晰，外圈的红色圆环、内部的白色基底、红色斜杠以及黑色右转箭头均为独立的结构层，建模时先通过草图绘制标准的禁令标识平面轮廓，按照GB5768道路交通标志和标线的规范要求确定各元素的比例，红圈的宽度、斜杠的倾斜角度、箭头的弯折半径都严格遵循国标比例，避免比例失调导致标识识别度下降；之后对各平面轮廓做拉伸处理生成实体结构，不同结构层之间做微小的高度差，既还原实际标识的贴膜分层质感，也能在渲染时呈现出更真实的光影层次，边缘的圆角处理按照板材厚度做等半径倒圆，还原真实金属标识的加工工艺特征。实际使用中，这类标识的基底通常采用铝合金板材加工，表面做反光膜贴膜处理，立体结构的设计也需要考虑贴膜工艺的可行性，

　　所有外凸结构的圆角半径不小于5mm，避免反光膜粘贴时出现褶皱、翘边，影响长期使用的视觉效果；标识背部预留的安装槽位要和通用的交通标识安装抱箍尺寸匹配，无需额外定制连接件就能适配现有道路的标识杆安装体系，降低现场施工的复杂度。不同于平面印刷的标识，立体结构的标识在侧面视角也有一定的可视性，在多车道的宽幅道路上，相邻车道的驾驶员即使被旁侧车辆遮挡部分正面视线，也能通过立体结构的边缘轮廓识别到标识的存在，进一步提升标识的警示覆盖范围。设计过程中还要考虑不同场景的适配性，比如在地下车库使用时，标识的整体尺寸可以适当缩小，安装高度也可根据车库净高调整，结构本身的比例保持统一即可；在城郊快速路使用时，则可在标识外圈增加反光轮廓条，提升夜间行车时的识别距离。结构强度校核上，要按照当地常年最大风力等级计算标识的受力情况，安装孔位的位置设置在圆盘背部的加强筋位置，避免强风下安装孔处出现应力集中导致板材撕裂，整体结构的重量控制在单块标识不超过5公斤，方便两名作业人员完成高空安装作业，无需额外调用重型吊装设备。
