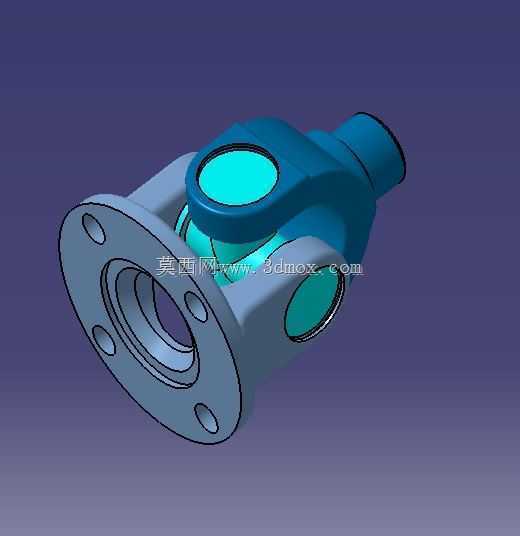

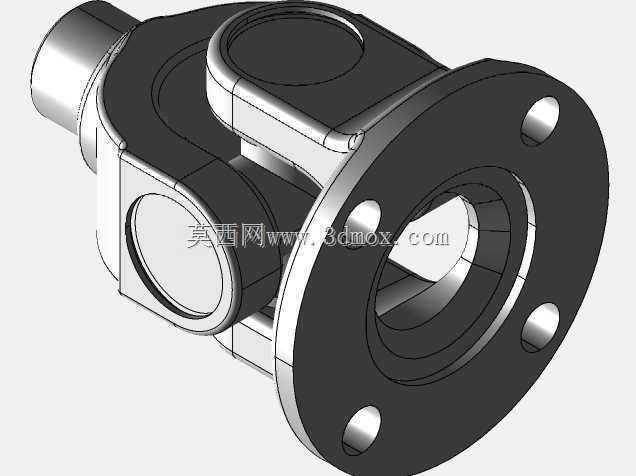

带法兰连接端万向传动铰接结构

　　这类带法兰端的万向铰接结构，常被用在存在轴系偏角的动力传递场景中，比如农用机械的动力输出端、工业设备的跨轴系传动工位、特种车辆的转向传动链路里，核心作用是在两轴存在不同轴度、工作中会产生相对角度偏移的状态下，持续稳定传递旋转扭矩，避免刚性连接因为轴系错位产生的附加弯矩，保护上下游的轴承、轴类零件不会因为额外载荷过早出现疲劳失效。从结构设计逻辑来看，该部件采用单端法兰盘作为连接接口，法兰盘上均匀分布四个螺栓过孔，安装时可以直接和配对法兰端面对接，通过螺栓锁紧实现周向与轴向的固定，这种连接方式的对中性更好，能传递的扭矩上限比普通轴销式连接更高，适合中低速、中等载荷的传动工况。主体的铰接壳体采用一体化铸造成型后做机加工处理，

　　壳体内部预留十字轴的安装腔室，十字轴的四个轴颈分别对应连接主动端与从动端的铰接耳，轴颈位置预留轴承安装位，工作时十字轴可以在腔体内实现两个自由度的角度摆动，最大允许的两轴偏角通常可以达到35度到40度，足够覆盖绝大多数工业场景里的轴系错位补偿需求。壳体外侧的密封结构采用嵌入式密封圈槽设计，装配时在槽内放置耐油橡胶密封圈，既可以阻挡外部的粉尘、切削液、泥水进入内部铰接腔，避免轴承、十字轴轴颈出现磨粒磨损，也可以防止腔体内的润滑脂泄漏，延长部件的维护周期。从安装边界来看，法兰端的端面作为安装基准面，加工时需要保证端面与自身轴线的垂直度公差控制在0.02mm以内，避免安装后出现端面跳动带来的传动振动；壳体的外径尺寸、

　　从动端的轴颈长度都做了等强度优化，在保证结构刚度满足额定扭矩传递要求的前提下，尽可能削减非受力区域的材料厚度，降低整体转动惯量，减少传动过程中的惯性冲击。设计过程中需要重点校核十字轴轴颈的接触应力、法兰螺栓的剪切强度、壳体铰接耳的抗弯强度，在额定载荷下，十字轴轴颈的接触应力不能超过轴承材料的许用接触应力，避免出现点蚀失效；法兰螺栓的预紧力需要匹配传递扭矩的大小，防止工作中出现螺栓松动导致的传动打滑。另外，部件的外表面做了圆角过渡处理，没有尖锐的棱角，既可以避免安装过程中划伤操作人员，也能减少应力集中点，提升壳体的抗疲劳性能，在承受交变扭矩的工况下，不会因为应力集中出现壳体开裂的问题。这类铰接结构在实际使用中，不需要额外做复杂的安装调整，只要保证配对法兰的端面贴合、螺栓按对角顺序锁紧到规定扭矩即可，日常维护只需要定期通过预留的注油嘴补充润滑脂，就能保证铰接位置的转动灵活性，适合在露天、多粉尘的恶劣工况下长期使用。
