汽车扭力杆巴利扭转连接结构

项目分类:汽车 发布时间:2022-01-29 ID:520842
  • 汽车扭力杆巴利扭转连接结构
  • 汽车扭力杆巴利扭转连接结构

  在乘用车底盘悬架系统的开发环节,扭力杆作为承担侧倾抑制、载荷传递的核心弹性部件,其端部连接结构的可靠性直接决定整车操控稳定性与行驶平顺性,本次呈现的巴利扭转结构,正是针对前卫车型扭力杆与车架、下摆臂连接点位开发的专用连接组件。从实际装车场景来看,该结构布置于底盘前副车架两侧的扭力杆安装位,日常行驶中需要持续承受扭力杆扭转产生的交变载荷,还要过滤路面颠簸传递过来的径向、轴向冲击,避免应力集中导致的连接松脱或部件断裂。

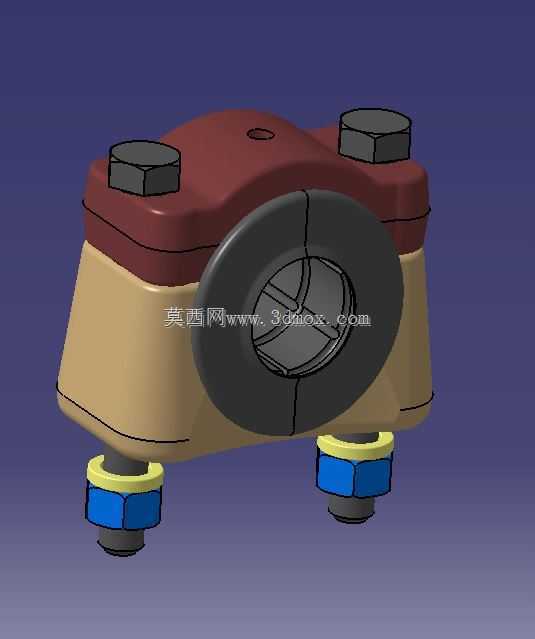

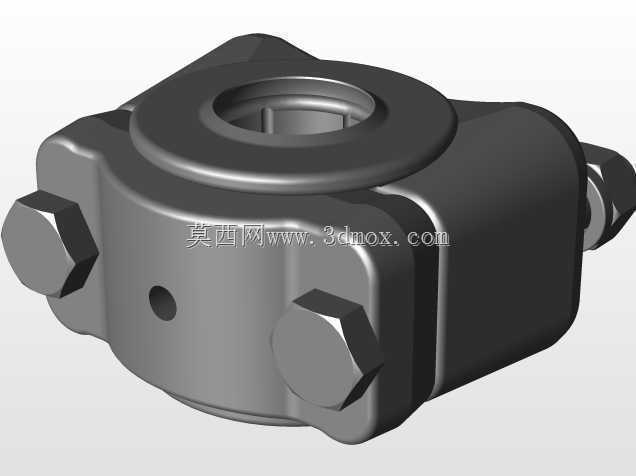

  从功能特性上看,该组件采用分体式压合锁紧结构,上部两个六角锁紧螺栓用于实现上盖与底座的抱紧力,将穿过中部通孔的扭力杆杆身牢牢夹持,避免扭力杆工作时出现轴向窜动或周向打滑;下部两个带缓冲衬套的安装螺柱,用于将整个组件固定在副车架的安装支座上,衬套采用橡胶与金属复合结构,能够在传递刚性载荷的同时,衰减路面传递的高频振动,避免金属硬连接产生的异响与疲劳损伤。中部的环形通孔做了倒角过渡处理,与扭力杆杆身的配合间隙控制在0.1mm以内,既保证装配便利性,又能减少工作过程中的相对磨损。

  设计思路上,该结构没有采用传统的一体式扭力杆支座,而是选择上下分体式结构,主要是考虑售后维修的便利性,当扭力杆衬套磨损需要更换时,无需拆卸整个副车架,仅需松开上部两个锁紧螺栓即可取出扭力杆,大幅降低维保工时;同时上盖采用弧形贴合面设计,与扭力杆的圆柱面完全贴合,相比平面压接结构,接触面积提升40%以上,单位面积的压应力更小,长期使用不会出现压痕导致的锁紧力衰减。底座两侧的安装位采用下沉式设计,将锁紧螺母完全嵌入底座的沉孔内,既可以避免行车过程中螺母被飞石击打损坏,也能降低整个组件的安装高度,减少底盘凸起带来的通过性影响。

  从安装边界来看,该组件整体宽度控制在120mm以内,高度不超过80mm,下部两个安装螺柱的中心距为75mm,螺柱规格为M10,适配多数紧凑型乘用车前副车架的安装孔位预留尺寸;中部通孔直径为35mm,适配直径34mm的实心扭力杆安装,上部两个锁紧螺栓规格为M8,拧紧力矩要求为22N·m,下部安装螺母的拧紧力矩为35N·m,装配时需要在扭力杆与压合面之间涂抹少量锂基脂,减少工作过程中的摩擦异响。结构的所有棱角位置都做了R2以上的圆角处理,避免应力集中,铸件部分采用球墨铸铁材质,兼顾强度与韧性,能够承受最大1200N·m的扭转力矩而不发生塑性变形,完全满足家用乘用车10年20万公里的使用强度要求。在实际底盘调校过程中,该结构的衬套刚度可以根据车型定位做调整,偏向运动定位的车型可以选择硬度更高的橡胶衬套,提升侧倾抑制能力,偏向舒适定位的车型可以选择偏软的衬套,过滤更多路面细碎振动,适配不同车型的开发需求。
