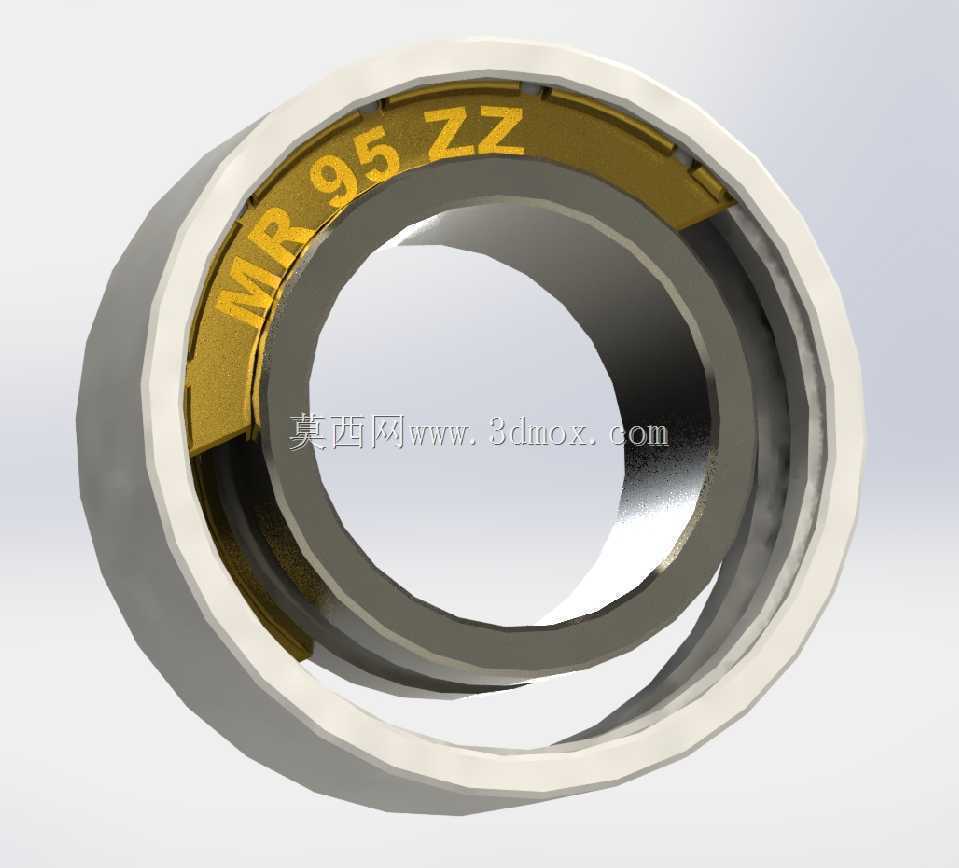

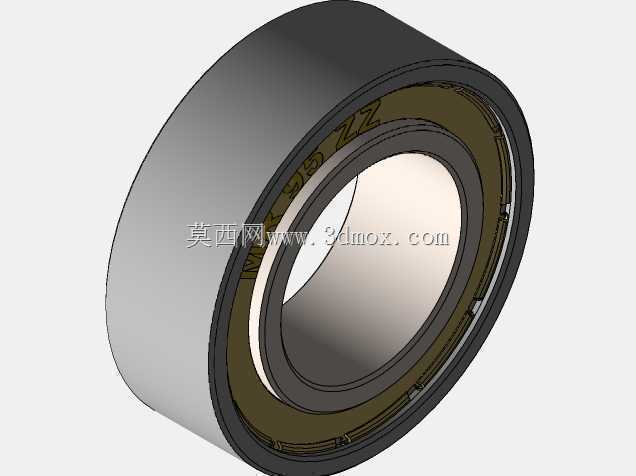

E3D泰坦挤出机专用MR95ZZ钛轮轴承结构

　　在桌面级FDM3D打印设备的挤出端结构中，送料轮的支撑轴承是决定送料稳定性的核心零件之一，这款适配E3D titan泰坦挤出机叶轮的MR95ZZ钛轮轴承，正是针对挤出端紧凑安装空间、低负载高转速的工况做的定制化结构设计。和常规带滚珠的深沟球轴承不同，这款轴承采用无滚珠的滑动摩擦结构设计，完全匹配挤出机送料轮的受力特性——挤出端送料过程中，轴承承受的是送料轮压紧耗材产生的径向载荷，载荷方向固定且数值波动极小，没有交变冲击载荷，不需要滚珠结构来降低滚动摩擦，反而无滚珠的一体式套圈结构能避免滚珠在高频小幅度转动下出现的卡顿、磨损碎屑问题，尤其适配PLA、ABS、TPU等不同耗材送料时的微小载荷波动场景。从安装边界来看，

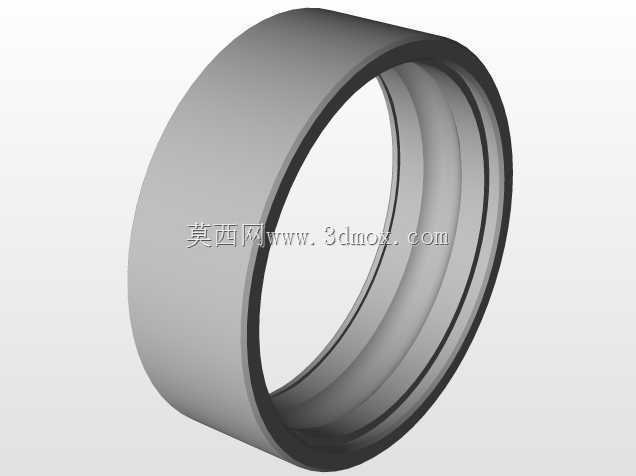

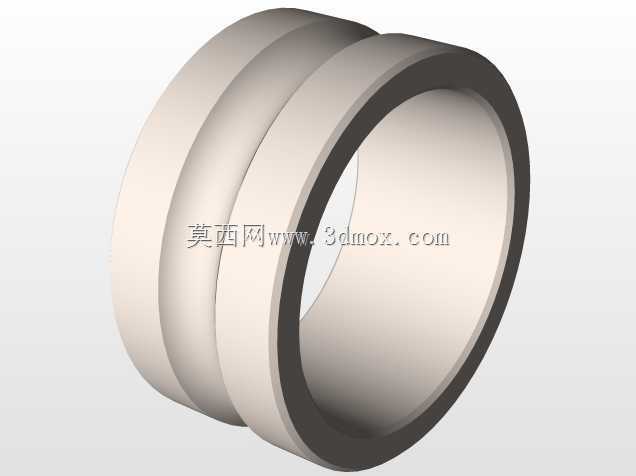

　　这款轴承的核心尺寸参数为内径9mm、外径15mm、宽度3mm，完全适配泰坦挤出机送料轮的安装位，内圈与挤出机送料轮的固定轴采用过渡配合，安装时不需要额外的轴套定位，外圈与挤出机的安装座孔采用间隙配合，装配时可以直接压入到位，不需要额外的卡簧或者端盖做轴向固定，因为挤出机送料轮的轴向窜动量本身被挤出机的壳体结构限制在0.1mm以内，轴承本身不需要承受轴向载荷，这种配合设计能大幅降低装配难度，也减少了装配过程中对轴承同轴度的影响。从设计思路上看，这款轴承放弃了常规轴承的滚珠保持架结构，采用内外圈直接配合的滑动摩擦形式，内圈和外圈的配合面做了镜面抛光处理，表面粗糙度控制在Ra0.8以下，配合面之间预留了0.02mm的间隙，用来填充高温润滑脂，在挤出机工作时，送料轮的转速通常在每分钟几十转到上百转，属于低速运转工况，滑动摩擦产生的阻力完全可以被挤出机的送料步进电机扭矩覆盖，不会出现送料无力的问题，同时无滚珠的结构不存在滚珠磨损后产生的金属碎屑掉落到耗材路径上的风险，能避免打印过程中碎屑堵塞喷嘴的常见故障。在实际应用场景中，这款轴承除了适配标准的E3D泰坦挤出机之外，也可以用在其他同安装尺寸的紧凑空间传动位，比如近程挤出机的导向轮支撑、远程送料架的导料轮支撑等场景，只要是径向载荷小、转速低、安装空间受限的位置，这款轴承都能替代常规带滚珠的微型轴承，而且因为没有滚珠和保持架的结构，轴承的整体刚性更好，

　　在送料轮压紧耗材的时候不会出现因为滚珠间隙产生的径向跳动，能保证送料轮对耗材的压紧力恒定，提升送料精度，尤其是在打印柔性耗材的时候，恒定的压紧力能避免耗材打滑、送料不均的问题，大幅提升柔性耗材的打印成功率。从结构细节来看，轴承的外圈外侧做了0.2mm的倒角处理，安装时能快速对准安装座孔，避免压装时出现外圈啃伤安装座的问题，内圈的内侧也做了同样的倒角，方便送料轮轴的插入，轴承的两个端面都做了平面度校准，端面跳动控制在0.01mm以内，安装后送料轮的端面跳动量能控制在合格范围内，不会出现送料轮偏磨耗材的问题。和市面上常规的MR95ZZ带滚珠轴承相比，这款钛轮轴承的结构更简单，零件数量更少，生产过程中的装配误差累积更小，

　　而且因为没有滚珠的点接触受力，轴承的接触应力分布更均匀，在长期使用过程中不会出现滚珠点蚀、保持架断裂的问题，使用寿命更长，在正常的润滑维护下，能满足桌面级3D打印机数千小时的工作需求，不需要频繁更换轴承来维护挤出机的送料精度。在三维建模过程中，这款轴承的结构完全按照实际安装尺寸绘制，内外圈的配合间隙、倒角尺寸、端面精度都和实际零件一致，结构工程师在做挤出机改型设计或者3D打印机整机设计的时候，可以直接调用这个模型做装配干涉检查，不需要重新绘制轴承结构，能节省结构设计的时间，同时模型的尺寸精度能保证后续加工或者选型的时候不会出现尺寸不匹配的问题，避免因为轴承尺寸错误导致的安装位返工。
