欧姆龙R88M系列5000W伺服电机结构

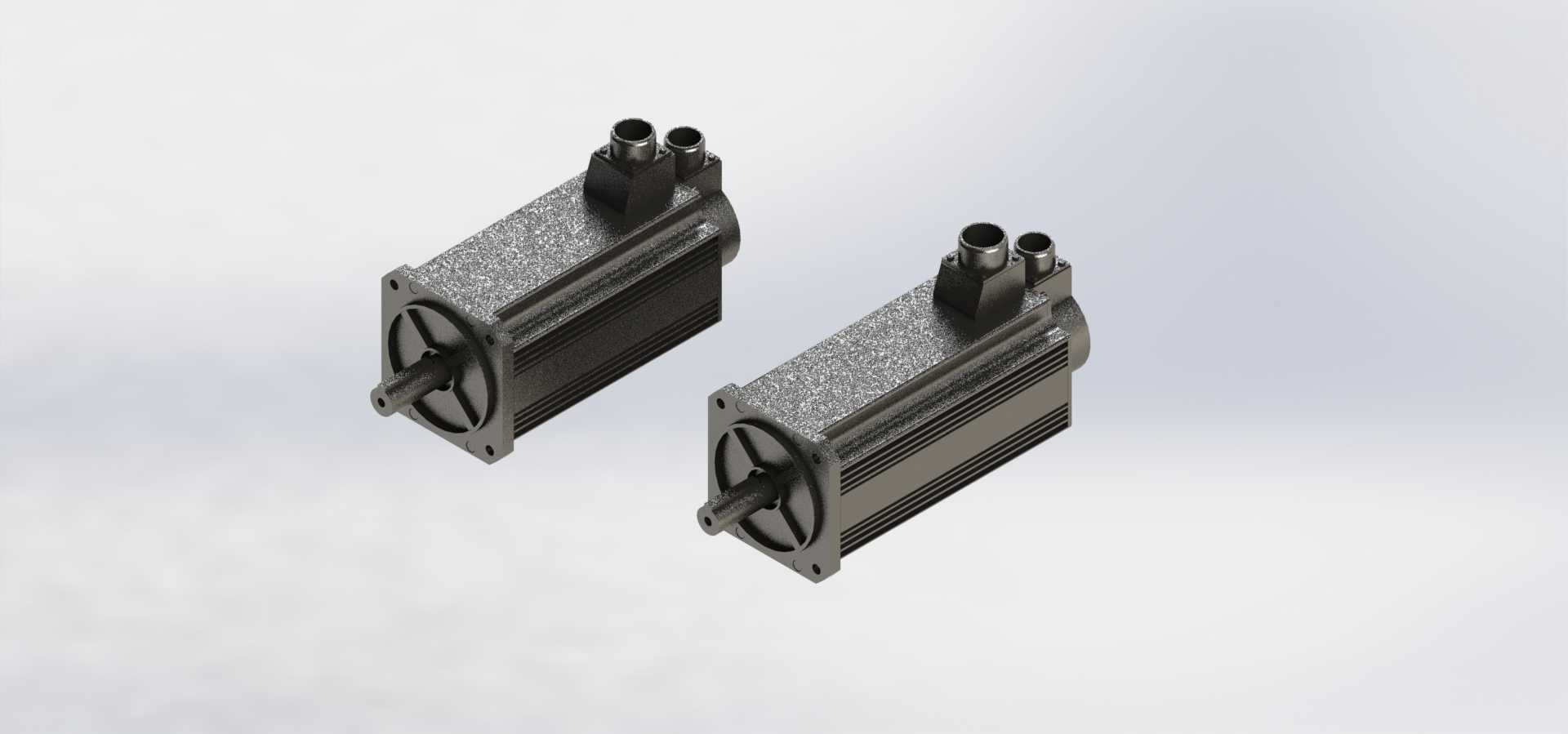

　　在自动化产线的动力选型环节，伺服电机的三维结构还原度直接影响后续设备布局、干涉校验的效率，本次呈现的两款欧姆龙大功率伺服电机结构，覆盖R88MG5K0TBS2与R88MG5K0TS2两个5000W功率段型号，建模过程完全参照实物安装尺寸与外部接口特征完成，可直接用于设备总装阶段的布局校核。从实际应用场景来看，这类5kW功率等级的伺服电机，多用于中大型自动化设备的主轴驱动、重载直线模组驱动、关节型工业机器人的大臂小臂动力输出、包装机械的主牵引机构、锂电设备的卷绕工位驱动等需要大扭矩输出、高精度位置控制的场合，相比小功率伺服，其输出扭矩冗余量更大，可应对负载波动较大的连续运行工况，同时保持±0.02°级别的位置控制精度，满足高精度加工、装配类设备的运行要求。

　　从产品功能特性来看，两款电机均采用永磁同步伺服的经典结构，后端集成高分辨率编码器接口与动力接线端口，机身外壳采用带散热筋的一体化压铸结构，可在连续额定负载运行时将绕组温升控制在绝缘等级允许范围内，输出轴采用标准平键连接结构，适配主流的联轴器、同步带轮安装需求，前端法兰采用方形安装止口设计，安装定位精度高，可承受一定的径向与轴向负载，满足直连传动或带传动的安装要求。两款型号的差异主要集中在出线方向与编码器适配类型，可对应不同的设备安装空间需求，避免接线后与周边结构产生干涉。

　　在设计思路上，建模阶段优先还原安装相关的关键尺寸，包括法兰安装孔的孔位分布、止口直径与深度、输出轴的轴径与键槽尺寸、机身总长与外径、接线端口的突出高度与朝向，这些尺寸是设备布局阶段最核心的校验依据，直接决定电机能否顺利装入设备预留的安装位。对于外壳的散热筋结构、接线端子的外部轮廓、编码器端盖的外形，建模时也做了等比例还原，既保证外观与实物一致，也能在做设备外观渲染、管线排布模拟时还原真实的空间占用情况。内部的绕组、转子结构因不影响外部安装校验，未做过度细化，在保证模型实用性的同时控制了文件体量，避免总装时出现模型卡顿的问题。

　　从安装边界来看，这类5kW伺服电机的机身径向尺寸相比小功率型号更大，安装时需要预留足够的径向散热空间，机身周边至少保留20mm以上的通风间隙，避免散热不良导致的电机过热降额。轴向尺寸方面，除了电机本身的机身长度，还需要预留接线端的线缆弯曲半径，以及输出端连接联轴器、传动件的安装空间，若采用带刹车的型号，后端长度会有小幅增加，布局时需要提前预留余量。安装法兰的固定螺栓需要按照推荐扭矩锁紧，避免运行过程中出现松动，输出轴与负载的连接优先选用弹性联轴器，可补偿少量的同轴度误差，避免电机轴承承受额外的径向力，延长轴承使用寿命。在做设备三维布局时，还需要考虑电机检修的操作空间，尤其是接线端口的拆装空间，避免后续维护时需要拆除周边大量结构才能完成接线作业。

　　对于结构设计从业者来说，这类还原度较高的伺服电机模型，可直接导入设备总装文件中做干涉校验，不需要反复对照样本尺寸手动建模，能大幅缩短前期方案设计的周期。在选型阶段，可直接将模型放入预留的安装位中，核对安装孔位是否匹配、周边是否存在结构干涉、线缆走向是否顺畅，提前发现布局问题，避免加工装配阶段才发现尺寸不匹配的问题。对于三维建模学习者来说，这类工业标准件的建模过程，可练习压铸类外壳的结构建模、安装孔位的阵列特征、标准键槽的参数化绘制等实用建模技巧，掌握工业产品建模中优先保证安装尺寸、次要结构适当简化的建模思路，避免过度追求内部细节而忽略模型的实际工程用途。
