多规格弹簧式机械密封组件结构设计

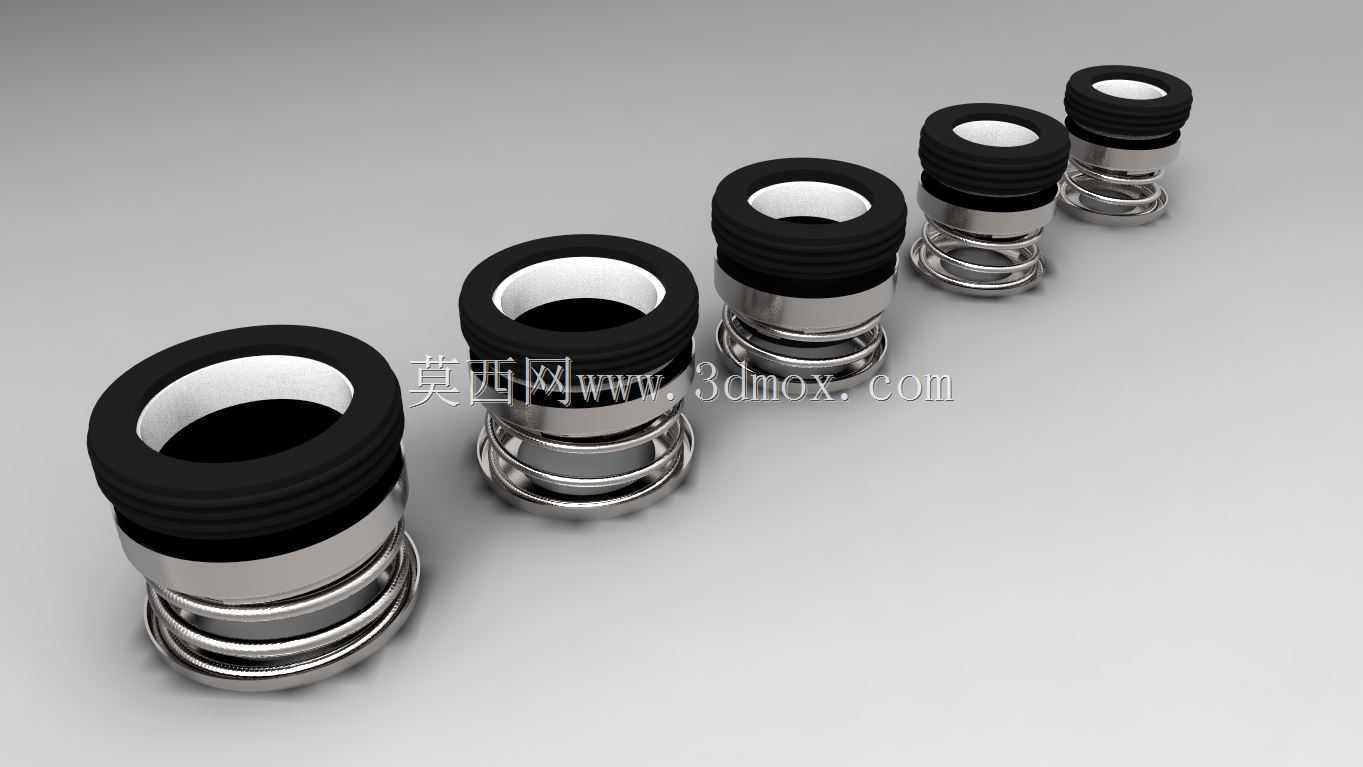

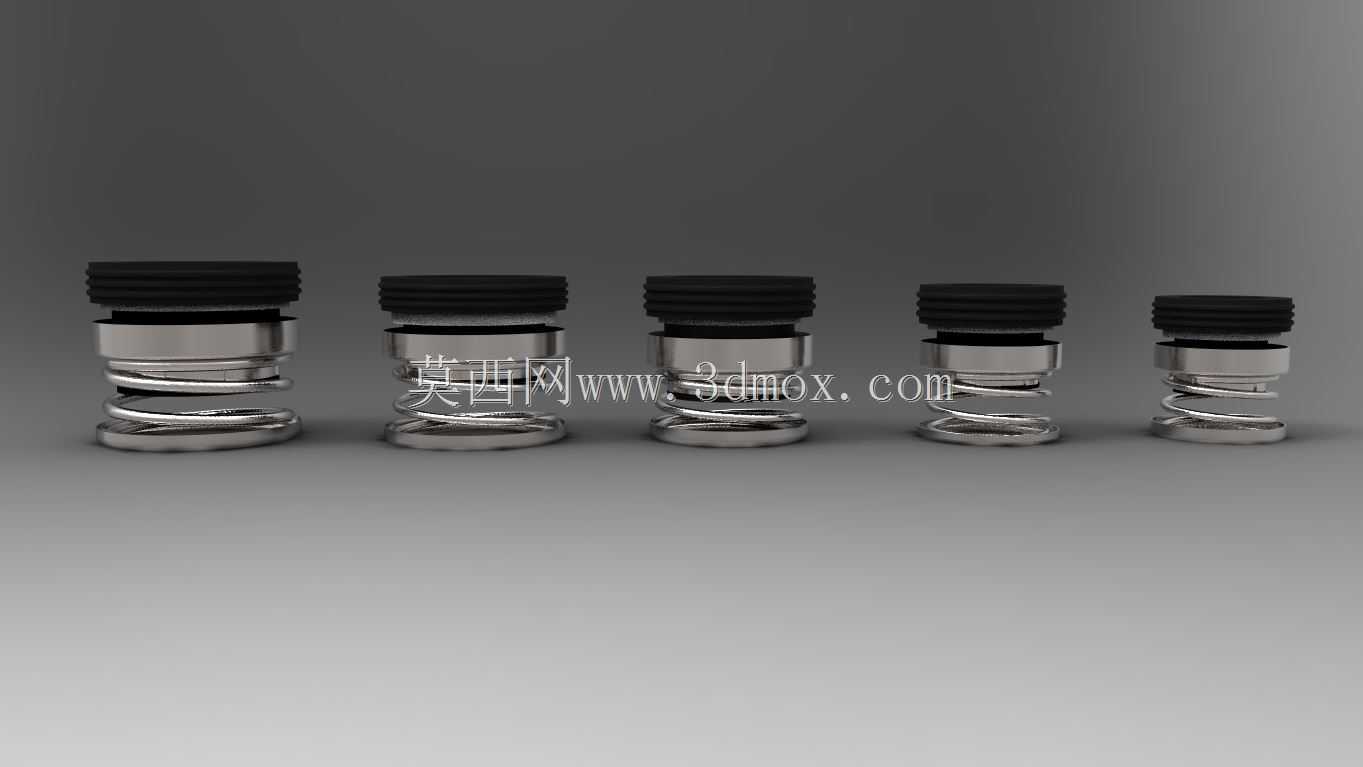

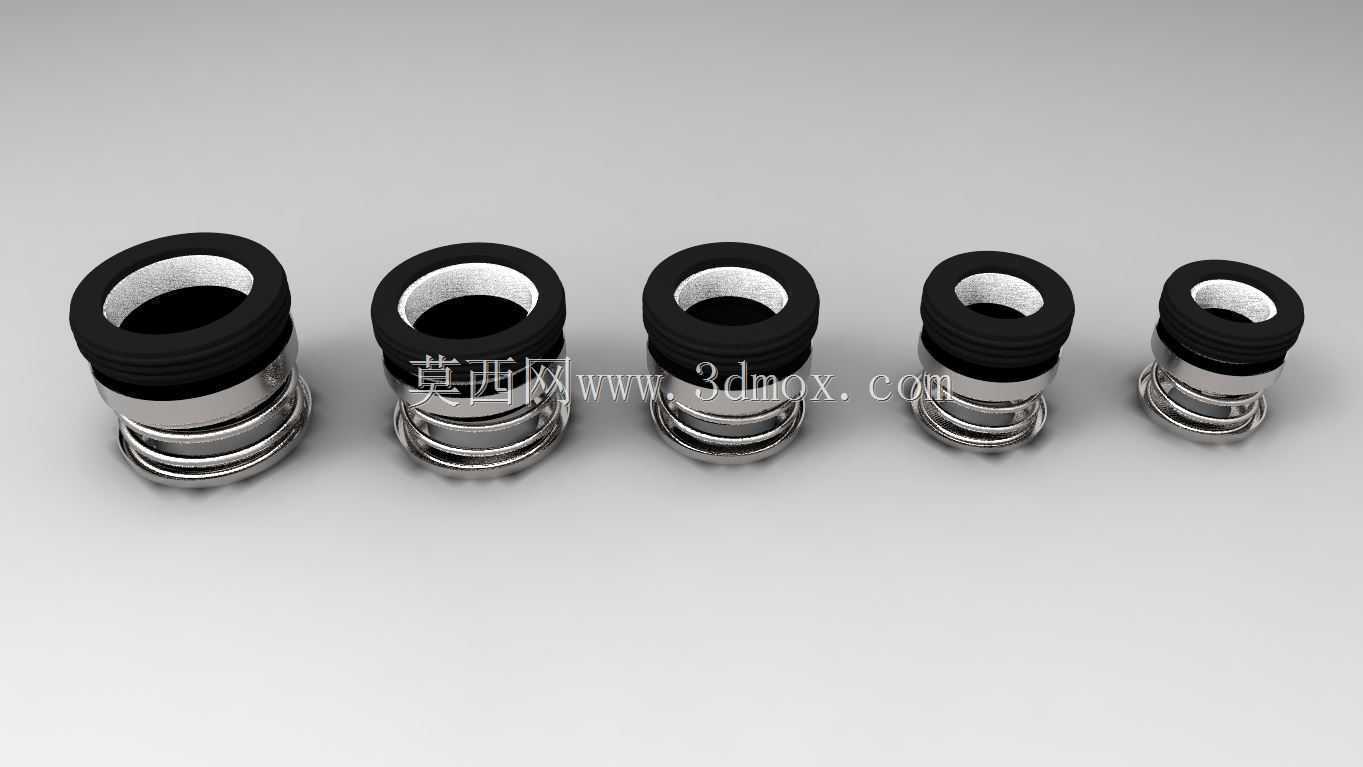

　　做了十几年流体设备结构设计，轴端密封永远是绕不开的核心环节，尤其是离心泵、化工输送泵这类带旋转轴的承压设备，密封失效直接导致介质泄漏、设备停机，甚至引发生产安全事故。这次做的这套弹簧式机械密封，就是针对中小口径清水泵、化工流程泵、循环水泵的轴端密封需求开发的，覆盖了5/8英寸、3/4英寸、1英寸、1又1/8英寸、1又1/4英寸五个常用轴径规格，能适配绝大多数同参数段的卧式、立式旋转泵设备。

　　从实际使用场景来看，这类机械密封主要用在输送清水、弱腐蚀性介质、润滑油类的旋转设备上，替代传统的填料密封结构，相比填料密封，它的泄漏量能控制在每小时几毫升的级别，而且不需要频繁调整压盖松紧，运行过程中对轴套的磨损量极小，能大幅降低设备的维护频次。我在设计的时候，首先考虑的是安装边界的适配性，不同泵型的密封腔深度、轴径公差、压盖安装孔位都有通用的行业标准，所以这套密封的轴向安装尺寸完全遵循ISO 3069的短型机械密封规范，动环组件的总长度控制在合理范围内，不需要对原有泵腔做额外改造就能直接替换同规格的标准密封件。

　　结构设计上，这套密封采用的是单弹簧、非平衡型结构，这种结构的优势是结构简单、弹簧力均匀，对轴的径向跳动容忍度更高，不像多弹簧密封对安装同轴度要求那么苛刻，很适合现场安装条件一般、运维人员专业能力参差不齐的工况。动环部分采用的是嵌入式橡胶波纹管结构，橡胶材质本身既起到辅助密封的作用，又能传递弹簧的轴向推力，不需要额外设置动环密封圈，减少了一个泄漏点；静环部分采用的是平端面结构，和动环的摩擦副端面配对研磨，平面度控制在0.0009毫米以内，保证运行时两个端面贴合紧密，不会出现介质泄漏。

　　弹簧的设计是这套密封的核心，我在计算弹簧刚度的时候，充分考虑了不同介质压力下的端面比压需求，弹簧的预压缩量控制在总压缩量的30%左右，既能保证设备启动、低压运行时端面有足够的贴合力，又不会在高压运行时出现端面比压过大、摩擦副异常磨损的问题。弹簧的材质选用的是304不锈钢，能适应常规水类、弱腐蚀介质的使用环境，如果是强腐蚀工况，只需要更换弹簧材质和橡胶波纹管的材质就能适配，整体结构的通用性很强。

　　摩擦副的配对我选的是碳石墨对碳化硅的组合，碳石墨的自润滑性好，即使短时间出现干摩擦工况，也不会立刻划伤摩擦面，碳化硅的硬度高、耐磨性好，长期运行的磨损量极小，能保证密封的使用寿命达到8000小时以上。在外形尺寸上，每个规格的密封外径都和对应轴径的标准密封腔尺寸匹配，静环的外径公差采用h7配合，安装时能轻松嵌入泵盖的密封槽内，不需要额外修配；动环的轴孔公差采用H8，和轴套之间保留0.02到0.05毫米的间隙，既不会因为间隙过大出现偏心，也不会因为间隙过小导致安装时卡滞、划伤轴套表面。

　　实际选型的时候，只要确认设备的轴径、密封腔深度、介质类型、运行压力和温度，就能直接对应选到合适的规格，不需要做额外的结构定制。安装的时候要注意，动环和静环的摩擦端面不能有任何划伤、杂质，安装前要用干净的酒精擦拭干净，弹簧的预压缩量要按照设计值调整，不能压得过紧或者过松，过紧会导致摩擦副快速发热磨损，过松会导致端面贴合力不足出现泄漏。另外，设备运行前要先盘车几圈，确认密封端面没有卡滞，再通入介质排净密封腔内的空气，避免启动时出现干摩擦。

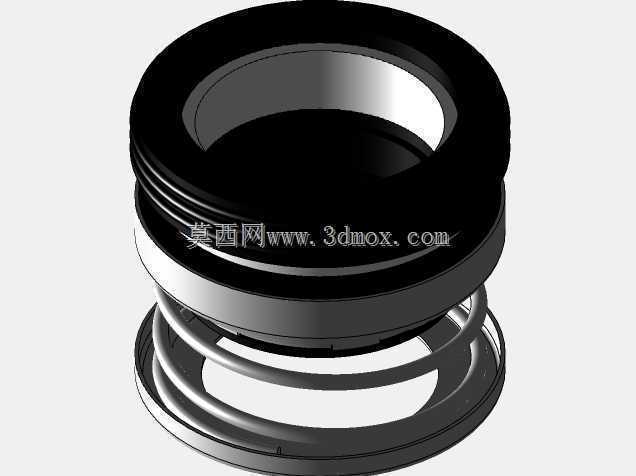

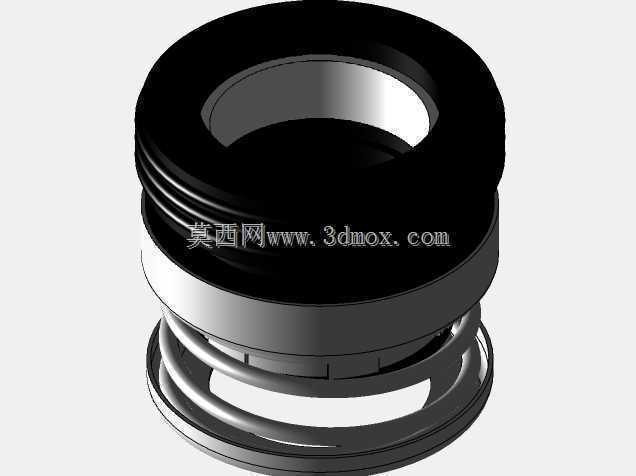

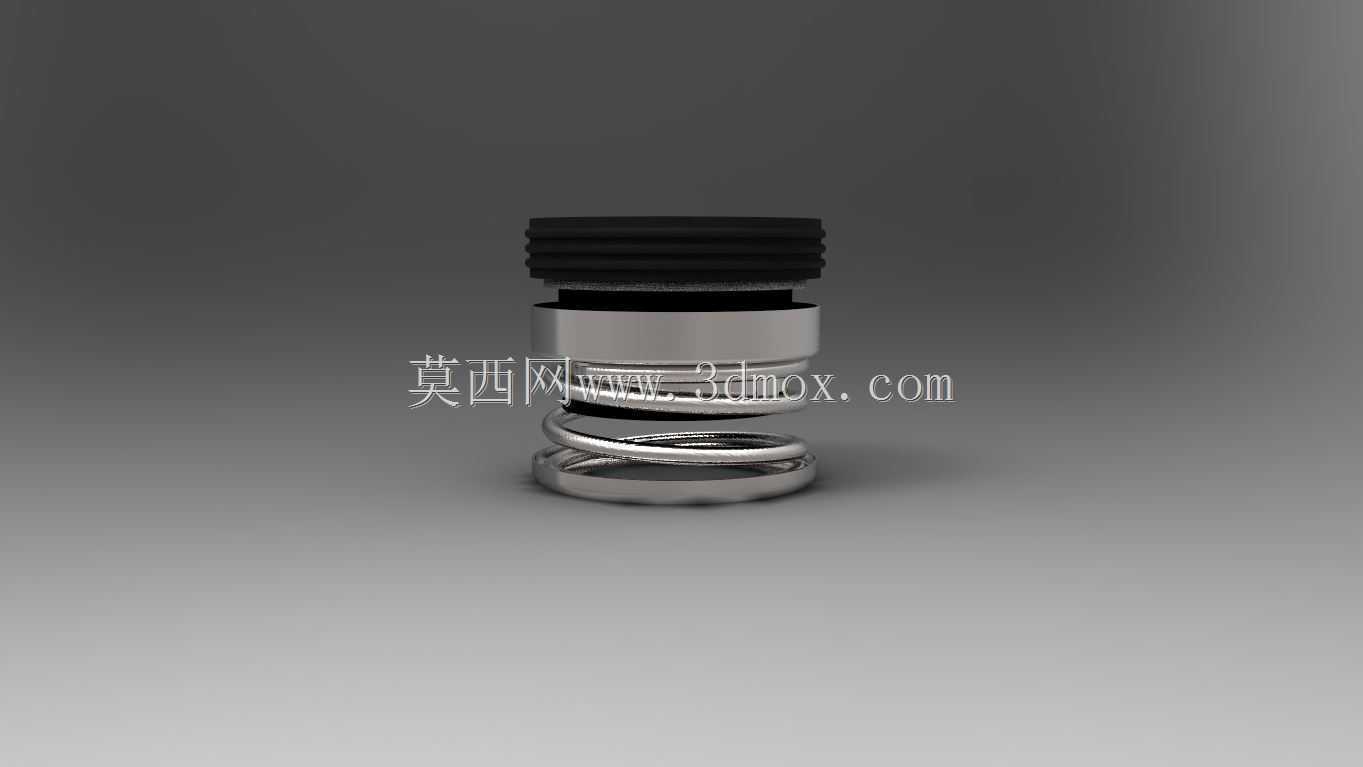

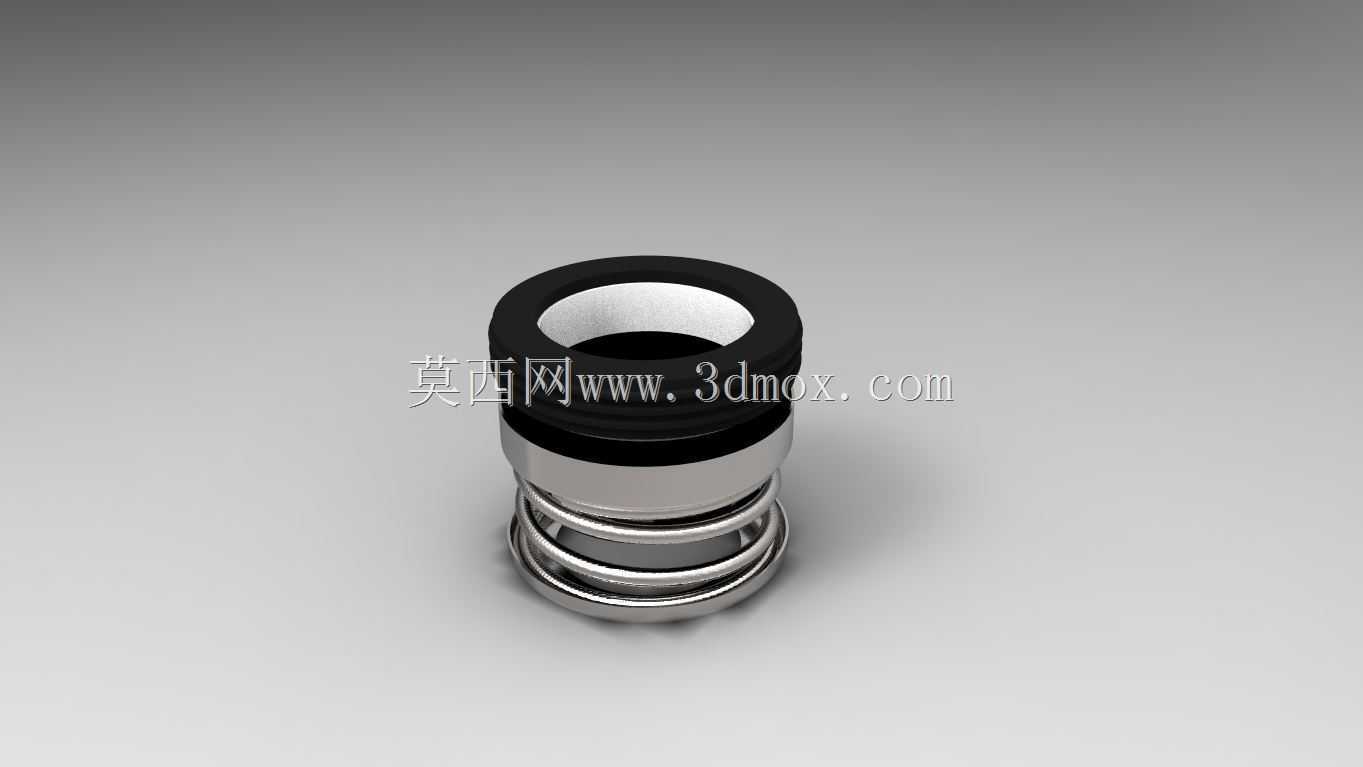

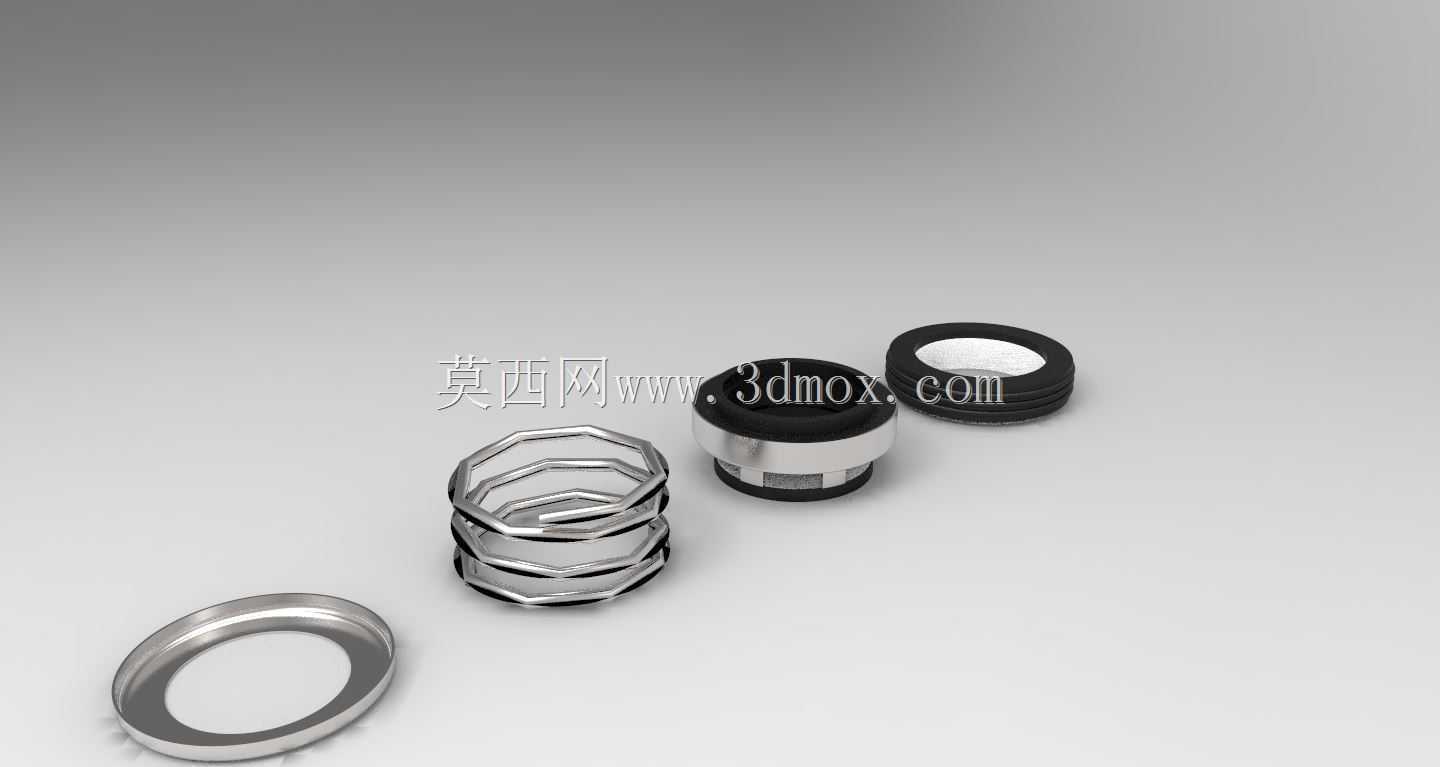

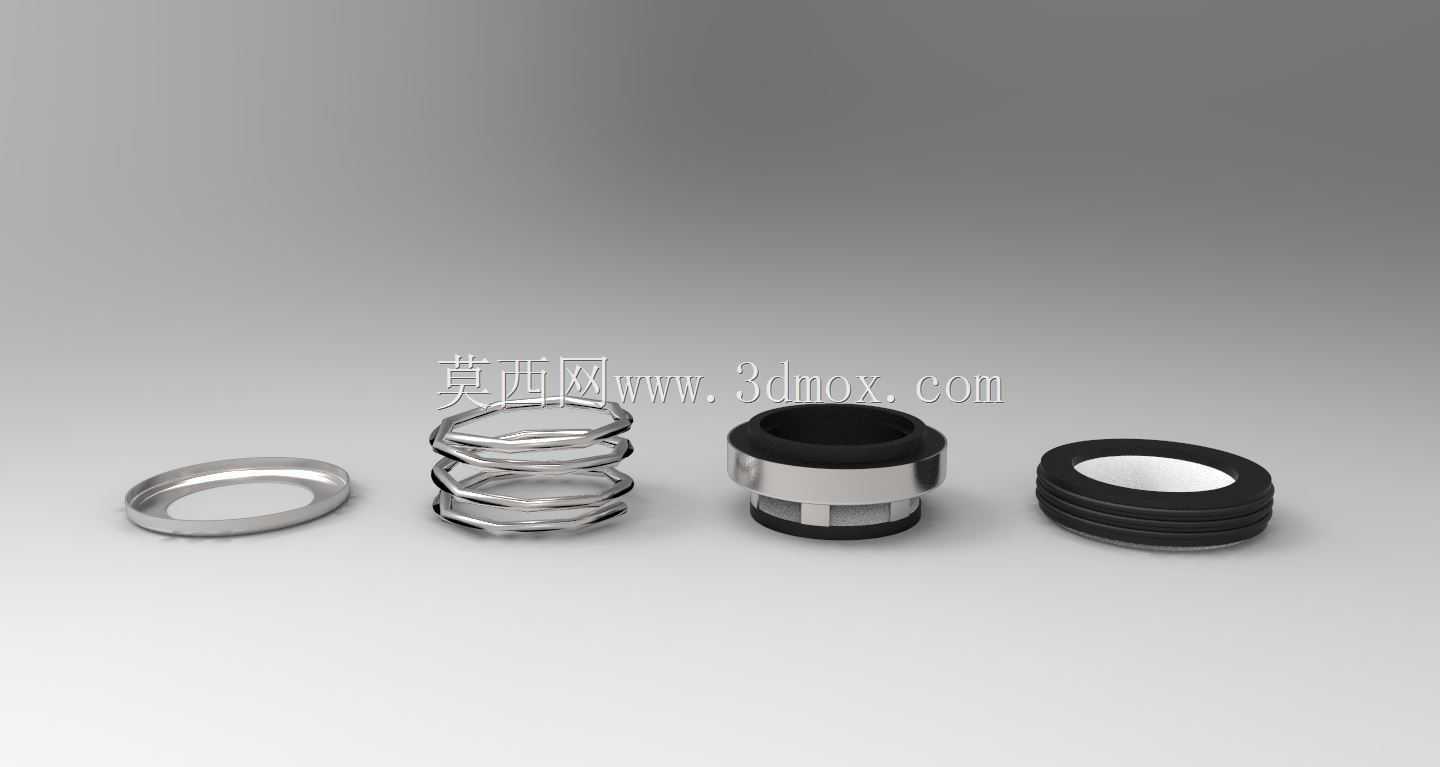

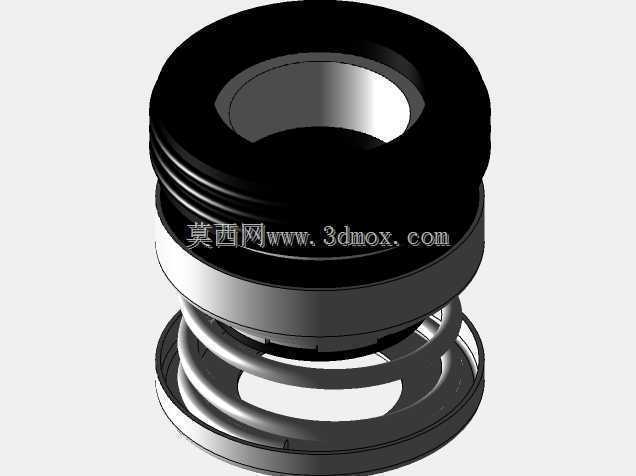

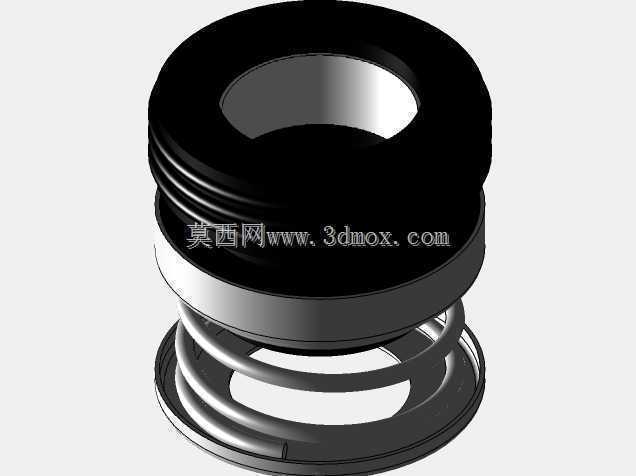

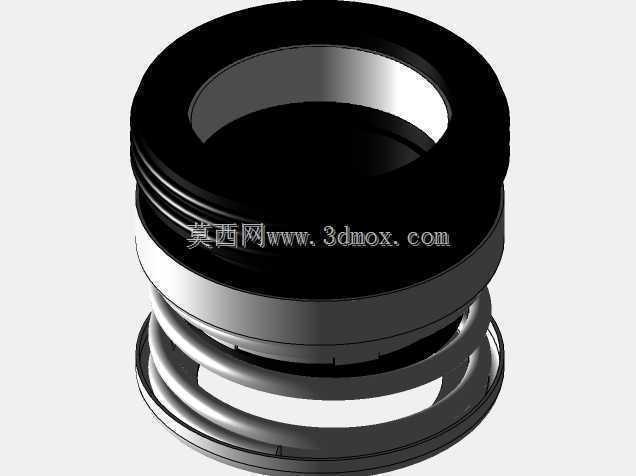

　　从三维建模的角度来说，这套模型把每个零件的细节都做了还原，包括弹簧的有效圈数、橡胶波纹管的褶皱结构、动环和静环的倒角、摩擦面的粗糙度标识都做了准确呈现，不管是用来做设备装配的干涉检查，还是用来做密封结构的教学演示，或者是做选型时的尺寸核对，都能直接使用。不同规格的密封结构完全一致，只是轴径、外径、弹簧尺寸做了等比例缩放，建模的时候采用参数化设计，只需要修改轴径参数就能快速生成对应规格的模型，能大幅提高设计选型的效率。

　　很多刚入行的结构设计师在选机械密封的时候，经常会忽略安装边界的尺寸核对，比如只看轴径不看密封腔深度，导致买回来的密封装上去之后压盖压不到位，或者弹簧压缩量不对，其实只要对照模型的尺寸逐一核对安装位置的轴向、径向尺寸，就能完全避免这类问题。另外，非平衡型机械密封的适用压力一般在1兆帕以内，如果是更高压力的工况，就需要选用平衡型结构，这套模型的结构也可以作为基础，修改动环的台阶尺寸就能改成平衡型密封，拓展性很强。
