双层带式输送及配套升降挡料结构设计

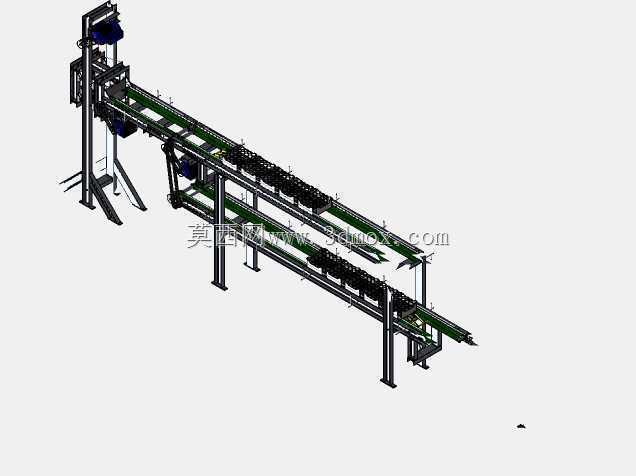

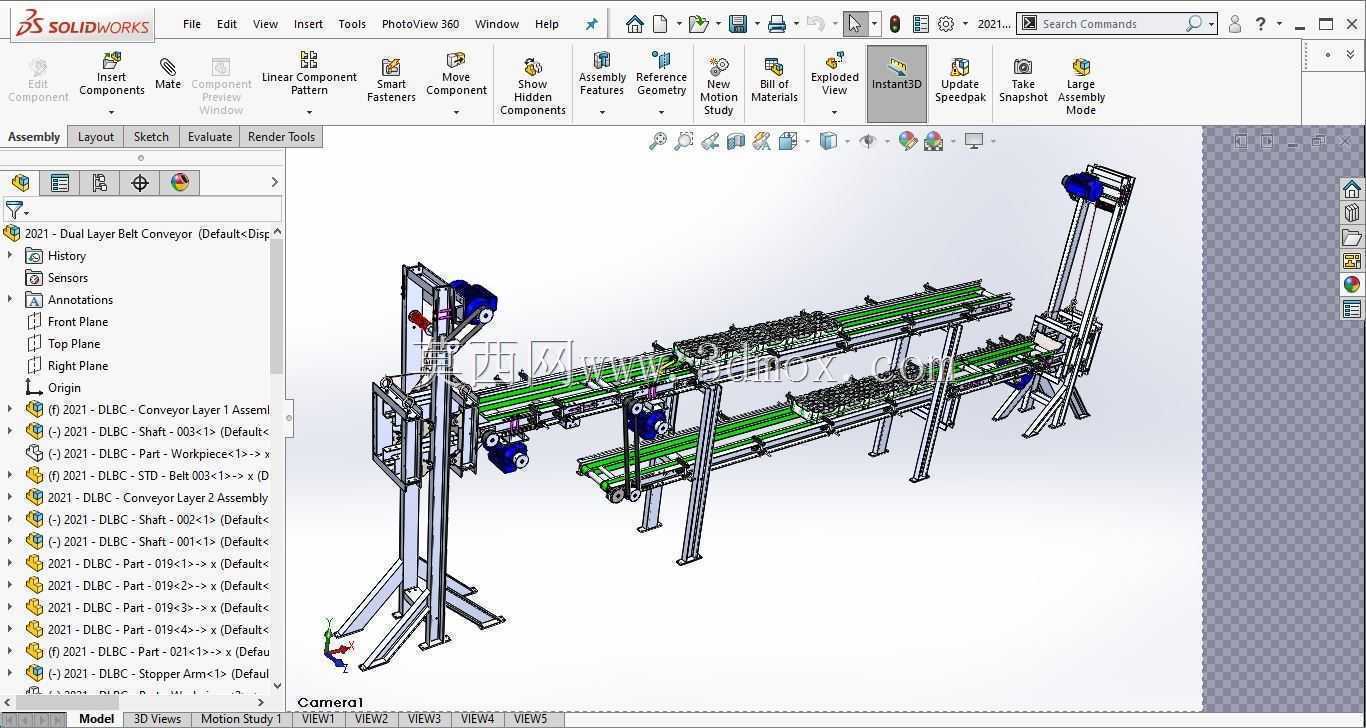

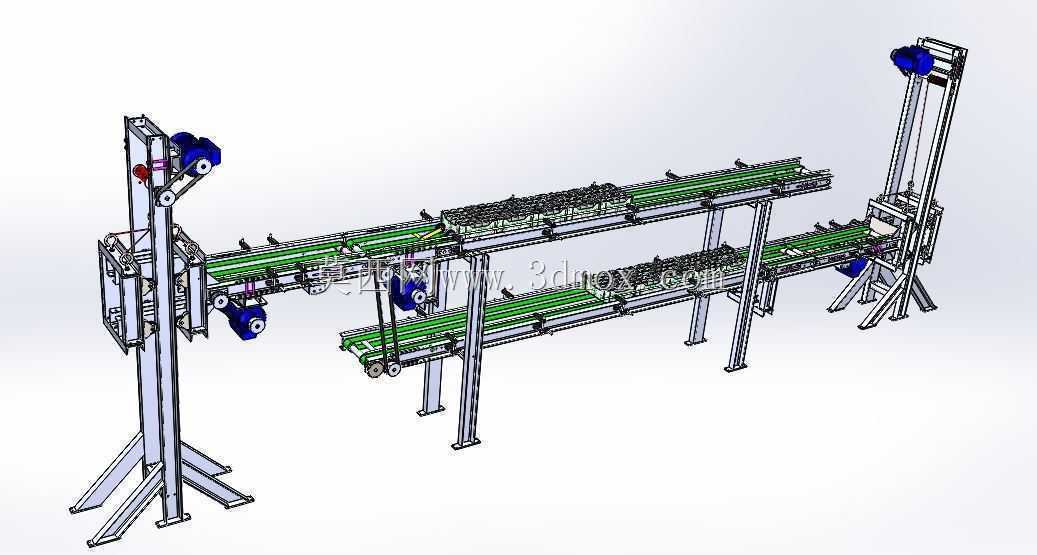

　　这套双层带式输送结构，主要面向3C电子组装、小家电零部件装配、轻工产品包装等产线的紧凑空间布局场景，解决单一层输送线占用厂房横向面积大、不同工序间物料回流难的痛点，在有限的厂房垂直空间内实现正向输送与反向回流的并行作业，相比同产能的单层线体能节省近40%的地面占用面积，适配层高不低于3.2米的标准工业厂房安装。线体主体采用工业铝型材搭建框架，型材选型兼顾结构刚性与后期改造成本，所有型材连接位置采用内置角码搭配T型螺栓固定，避免焊接框架带来的变形问题，安装时无需大型焊接设备，现场组装仅需常规内六角工具即可完成，框架支脚配置可调脚杯，可适应地面平整度偏差在15mm以内的安装环境，单段线体的标准长度可根据产线布局拼接，

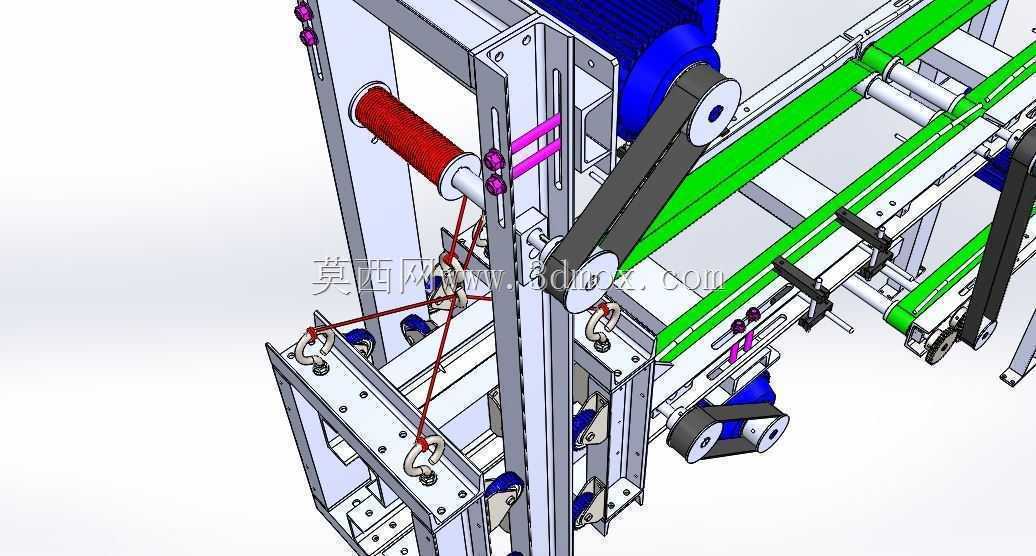

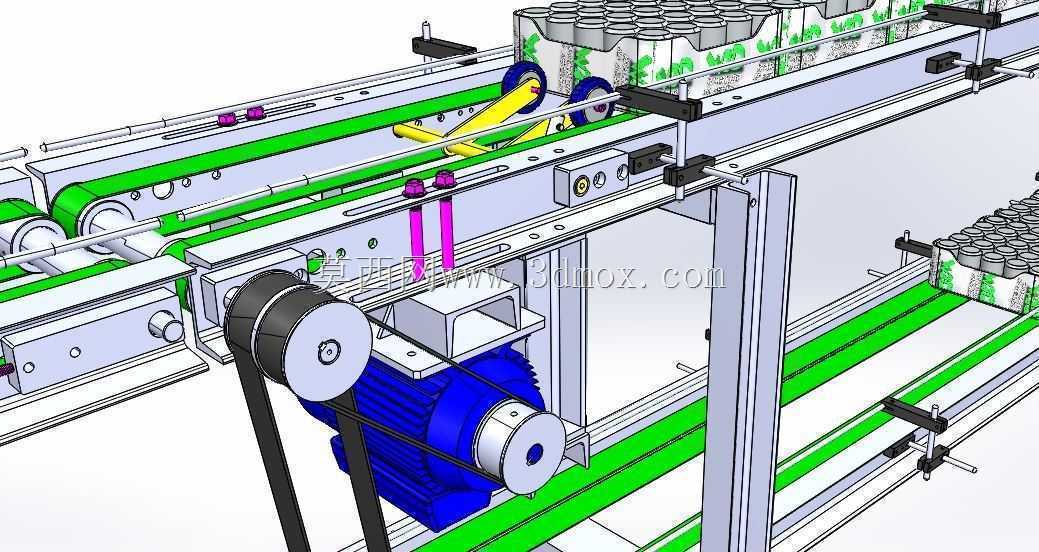

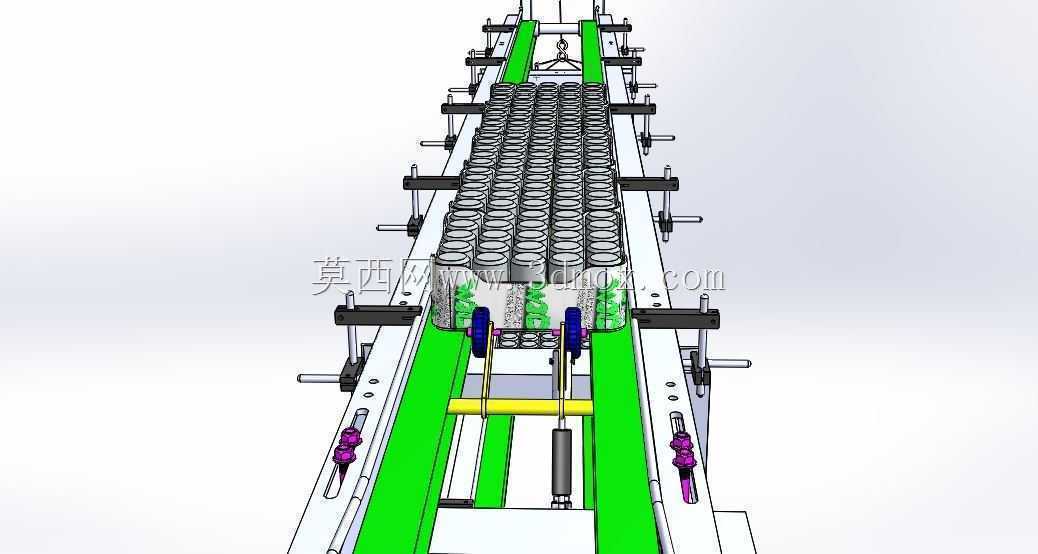

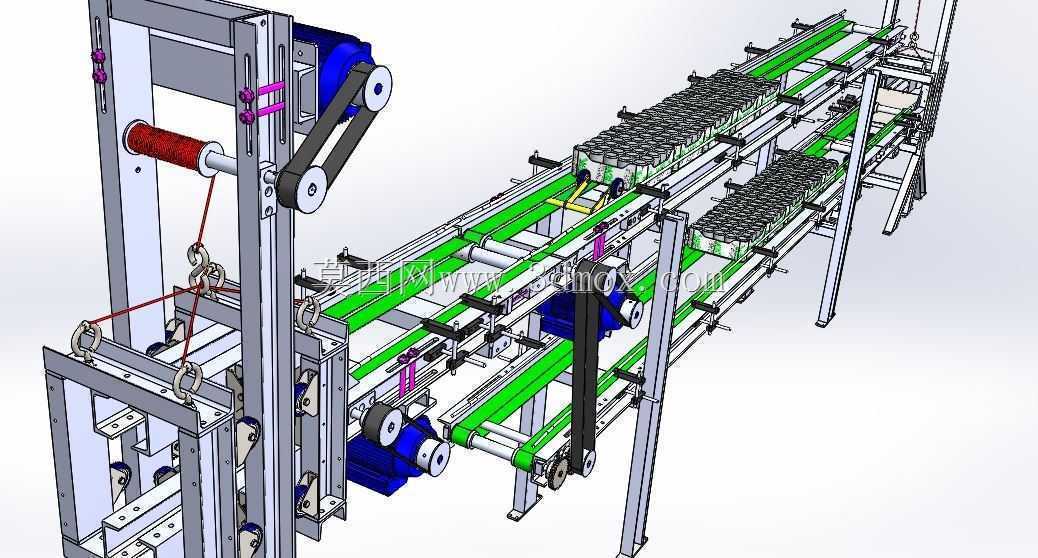

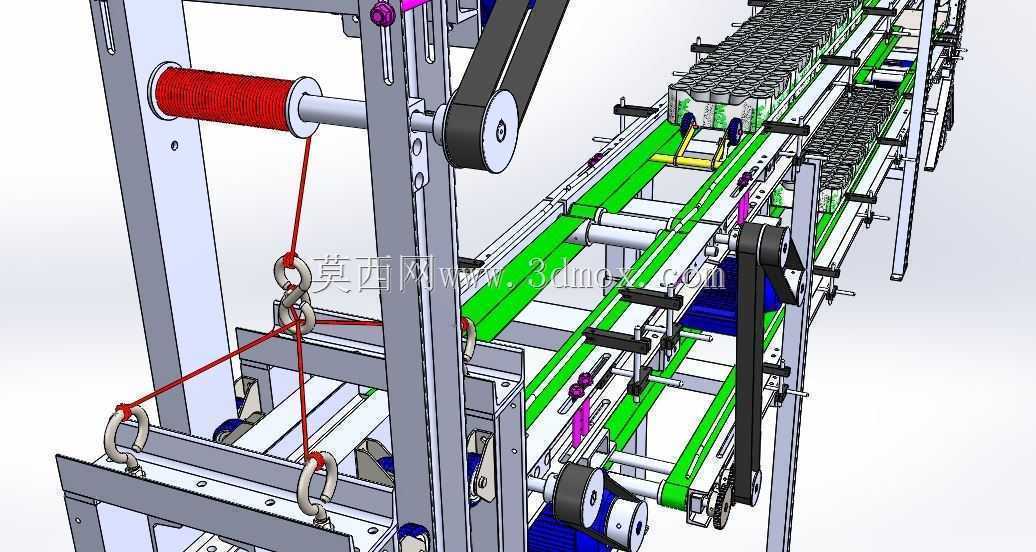

　　单段最大拼接长度建议不超过6米，避免皮带运行过程中出现跑偏、抖动问题。线体配置2组独立的挡块机构，挡块采用耐磨POM材质加工，安装位置对应上下层线体的工位停靠点，挡块的升降由小型气缸驱动，动作行程设置为25mm，伸出时可精准拦截皮带上的工装板或物料托盘，拦截位置的重复定位精度控制在±1mm以内，满足自动化工位的抓取、装配定位要求，挡块缩回时上表面低于皮带承载面2mm，不会对物料通行造成剐蹭，每个挡块位置都配套安装了漫反射光电传感器，检测到物料到达预设位置后才会触发挡块伸出动作，避免空动作带来的气源浪费与机构磨损。配套的2号升降机布置在线体的端部位置，负责完成上下层线体之间的物料托盘转运，升降机的升降导向采用双直线导轨搭配滑块结构，

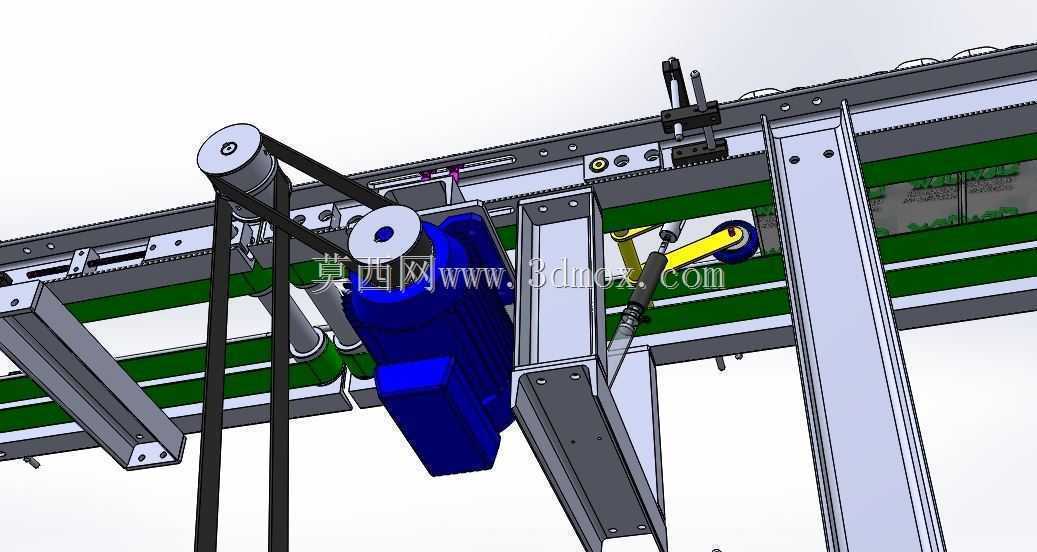

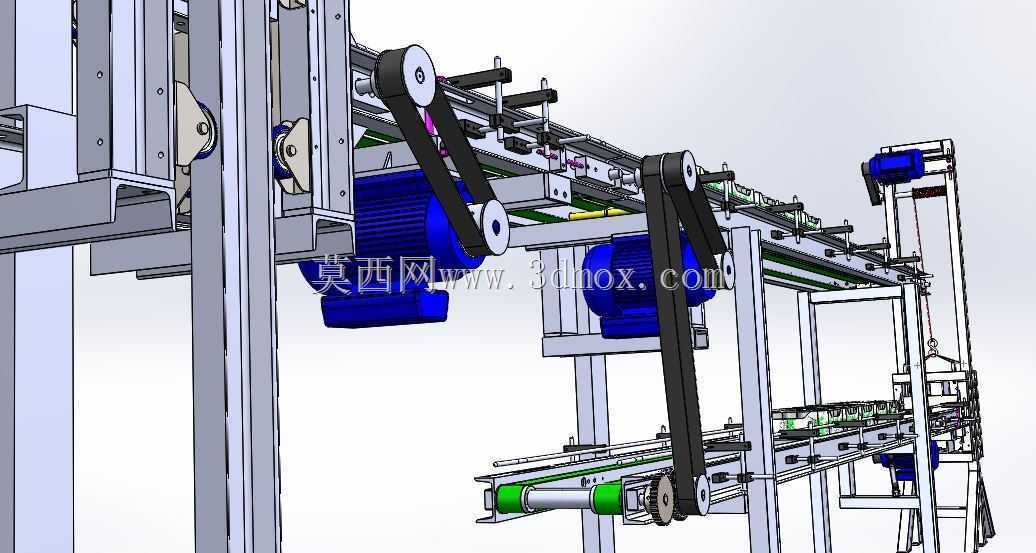

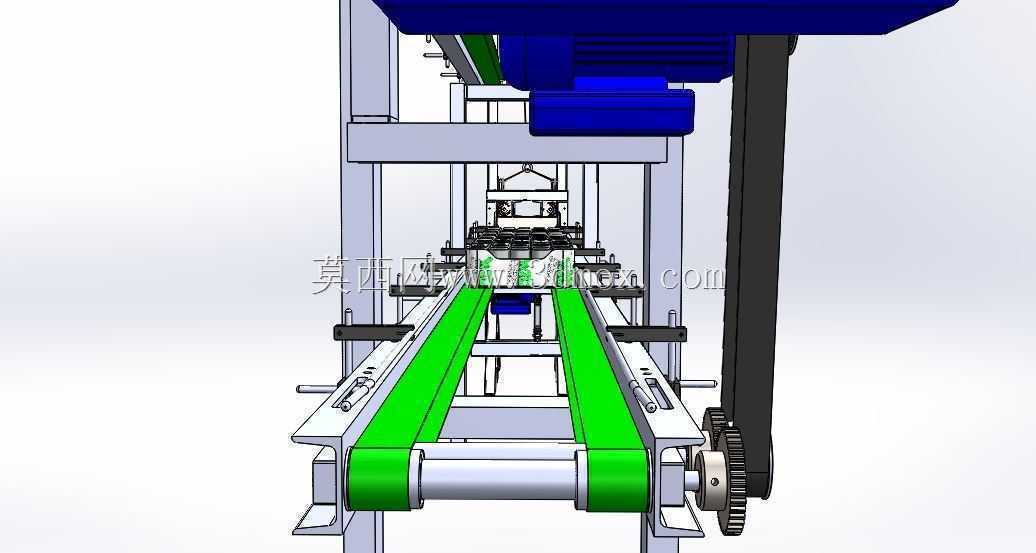

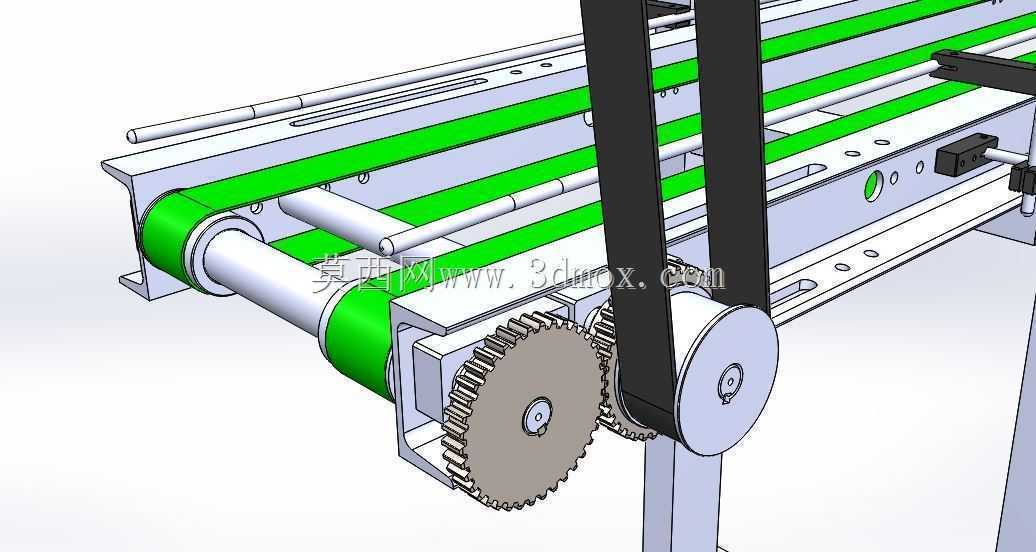

　　驱动端采用同步带传动，相比气缸驱动的升降机，运行速度更平稳，启停位置无冲击，不会导致托盘上的小件物料移位，升降机的承载平台尺寸与线体上的工装板尺寸匹配，平台表面设置有定位凸台，托盘进入平台后可自动完成位置校正，升降行程刚好匹配上下层皮带的高度差，平台上配置了短皮带输送机构，与主线体皮带的运行速度保持同步，可实现托盘的平稳过渡，不会出现卡滞、掉料问题。皮带选型上，上下层均采用绿色PVC防静电皮带，皮带厚度2mm，表面摩擦系数适配常规工装板的输送需求，不会出现物料打滑偏移的问题，皮带的张紧机构设置在主动辊端，采用螺杆调节结构，张紧行程为50mm，后期皮带出现松弛时可快速调整，无需拆解线体框架，主动辊采用包胶处理，增大与皮带的接触摩擦力，避免重载情况下皮带与辊筒之间出现打滑丢转，从动辊采用锥形调心结构，可自动修正皮带运行过程中的轻微跑偏，减少日常维护的工作量。驱动单元采用齿轮减速电机搭配链传动的布局，上下层线体可独立控制运行速度，速度调节范围在0-18m/min，可根据不同产线的生产节拍灵活调整，电机安装位置设置在线体的端部侧面，通过张紧链轮调整链条松紧，避免传动过程中出现跳齿问题，所有传动位置都配置了透明亚克力防护罩，既可以观察传动部件的运行状态，也能避免杂物卷入传动机构引发安全事故。线体的走线全部采用铝型材内置槽布线，传感器、气缸的线缆与气管都隐藏在型材槽内，外部无裸露管线，整体外观整洁，也能避免生产过程中物料剐蹭管线导致的故障，

　　气源处理单元安装在线体端部的支架上，配置了调压阀与油雾器，可根据现场气源压力调整工作气压，保证气缸动作的稳定性。在实际安装调试时，需要先将框架支脚调整到同一水平高度，水平度偏差控制在1mm/m以内，再安装辊筒与皮带，皮带张紧度调整到用手指按压皮带中间位置下沉10-15mm为适宜状态，之后进行空载试运行，检查皮带是否跑偏、挡块动作是否顺畅、升降机与主线体的接驳是否平稳，空载运行2小时无异常后再进行负载测试，负载测试时逐步加载到额定承载重量，检查各部件的运行状态，确认无异常振动、异响后即可投入使用。这套结构的设计思路核心是在紧凑空间内实现双向输送功能，所有易损件都采用行业标准件，后期维护更换无需定制加工，可大幅降低产线的后期运维成本，同时模块化的结构设计可根据不同的产线需求灵活增减工位、调整线体长度，适配不同行业的生产布局需求。
