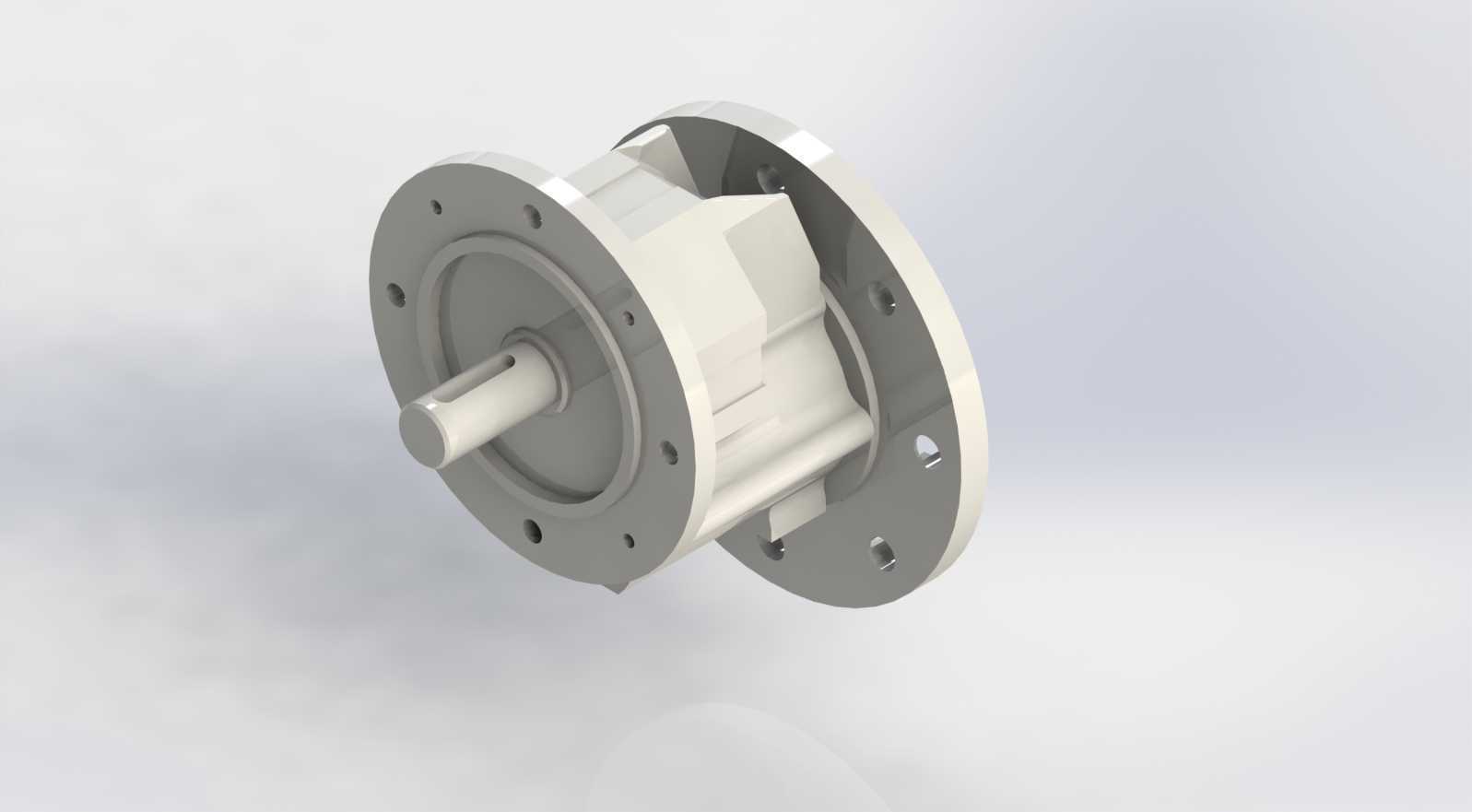

做设备传动选型这么多年,碰到过不少紧凑安装空间下的减速方案需求,这类法兰直装的单级行星减速结构,在轻工输送、小型自动化专机、包装线辅机的动力匹配场景里适配性极强。很多时候设备端的安装腔深度有限,电机直连又达不到输出扭矩要求,带同步轮的减速方案还会额外占用径向空间,这种输入端带圆形安装法兰、输出端为实心光轴的减速结构,刚好能卡在安装腔的预留法兰位上,不用额外做转接支架,装配时直接把输入端法兰对准设备腔的止口,拧上一圈圆周分布的内六角螺栓就能完成固定,省了不少现场配做支架的麻烦。
从结构功能来看,这类减速结构的核心作用是匹配伺服或步进电机的高转速输出,通过内部行星轮系的齿比转换,把电机端的高转速低扭矩输出,转换成设备执行端需要的低转速高扭矩动力,同时还能提升整个传动链的转动惯量匹配度,避免设备启停时出现过冲、定位不准的问题。输入端的法兰做了加厚处理,法兰端面上的安装孔是沿圆周均匀分布的通孔,能适配不同规格的伺服电机安装止口,不用额外加工转接板;输出轴采用的是标准圆柱实心轴,轴端没有做键槽的版本可以配合抱紧式联轴器连接负载,带键槽的版本能传递更大扭矩,选型时可以根据负载的扭矩需求灵活匹配。
设计这类结构的时候,首先要卡准的是安装边界尺寸:输入端法兰的外径要和设备预留的安装止口做公差配合,一般取H7/h6的间隙配合,保证装配时能顺利推入,同时不会出现径向窜动;法兰的厚度要考虑安装螺栓的拧入深度,螺栓拧入螺纹孔的深度不能小于螺栓公称直径的1.5倍,避免传动过程中螺栓受剪切力断裂。输出轴的伸出长度要匹配联轴器的安装长度,轴径的公差取m6,和联轴器的内孔形成过渡配合,保证传动时不会出现轴和联轴器之间的打滑。内部的行星轮系排布要尽量紧凑,太阳轮和行星轮的齿侧间隙要控制在合理范围,间隙太小会导致传动卡滞、运转温升过高,间隙太大又会出现回程间隙过大,影响设备的定位精度,一般用于普通输送场景的结构回程间隙控制在1弧分以内就能满足使用要求,如果是用于精密定位的场合,还需要进一步提升齿轮的加工精度,把回程间隙压到0.5弧分以内。
实际应用里,这类减速结构常装在小型皮带输送机的驱动端,直接连接驱动辊子,不用额外做链轮或者同步轮传动,整个驱动单元的体积能缩小近三分之一;在小型拧盖设备、贴标设备的旋转工位上,这类结构能直接带动转盘做间歇旋转,因为法兰安装的同轴度更好,转盘运转时的径向跳动量更小,贴标和拧盖的精度能提升不少。还有不少小型非标专机的进给机构,会用这类减速结构搭配伺服电机做直线进给的动力源,因为结构本身的刚性足够,输出轴能承受一定的径向力,不用额外加支撑轴承座就能直接连接丝杠,进一步压缩设备的整体安装空间。
做三维建模的时候,要特别注意几个配合面的公差标注:输入端法兰的止口端面要和输出轴的轴线保证垂直度,公差控制在0.02mm以内,不然装配后会出现输出轴偏摆,带动负载运转时出现抖动;法兰上的安装孔位置度要控制在0.1mm以内,避免现场安装时出现螺栓穿不进的问题;输出轴的轴肩端面要和轴线保证垂直度,不然联轴器锁紧后会出现憋劲的情况,长时间运转会导致轴承发热损坏。另外壳体的外表面做了散热筋结构的话,要注意散热筋的方向顺着设备运转时的气流方向,能提升自然散热的效果,不用额外加装散热风扇就能满足连续运转的温升要求。
很多新手工程师做选型的时候,容易只看额定扭矩参数,忽略了输出轴的径向承载能力,这类法兰安装的减速结构,因为输入端和设备壳体直接连接,壳体本身能承受一部分径向力,比同轴输出的普通减速机能承受更大的径向负载,但如果是用在有较大径向冲击的场景,比如凸轮驱动的工位,还是要额外核算输出轴的弯曲强度,避免长时间受冲击出现轴断裂的问题。另外装配时要注意输入端和电机轴的同轴度,哪怕是带法兰直装的结构,也要保证电机轴和减速器太阳轮的同轴度在0.03mm以内,不然运转时会出现异常噪音,还会加速内部齿轮的磨损,缩短整体使用寿命。
