Komet KM90N型蜗轮蜗杆减速装置

　　在轻工输送、小型自动化生产线、食品包装设备这类对安装空间有严格限制的传动场景里，这类法兰输入侧装的蜗轮蜗杆减速结构一直是选型的高频选项，不同于同轴式行星减速或者平行轴齿轮减速的布局，这款KM90N的结构把输入法兰直接集成在箱体侧端，输出轴采用中空带键的连接形式，能直接套在负载轴端省去联轴器的安装空间，整套传动单元的轴向尺寸压缩得非常紧凑，很适合安装在设备侧壁、机架内侧这类局促的装配位置。

　　从结构设计逻辑来看，这款减速装置采用单级蜗轮蜗杆传动副，蜗杆部分采用硬齿面磨削加工，蜗轮采用锡青铜材质离心铸造，齿面啮合的接触精度控制在7级以上，既能保证大传动比下的传动平稳性，又能利用蜗轮蜗杆的自锁特性，在负载端无动力输入时实现位置锁止，避免倾斜输送类负载出现溜车风险。箱体采用整体式压铸铝合金结构，筋条布局沿着轴承座受力方向延伸，既减轻了整体重量，又能保证蜗杆、蜗轮两端轴承座的同轴度，避免长期重载下箱体变形导致齿面偏磨。输入侧的安装法兰直接适配标准NEMA或者IEC规格的电机法兰，不用额外加工转接板，现场装配时直接把电机轴插入蜗杆输入端的锁紧套，拧紧法兰螺栓就能完成动力端的对接，大幅减少现场装配的工时。

　　实际应用中，这类减速装置的输出扭矩覆盖范围刚好匹配0.18kW到0.75kW的四极异步电机或者同功率伺服电机，传动比覆盖30到100区间，输出转速在14rpm到47rpm之间，刚好适配小型皮带输送机、辊道线、自动上料机构、包装机械的送膜辊组这类需要低转速大扭矩输出的工位。安装边界上，这款减速装置的输出端法兰采用方形安装止口，四个安装螺栓孔对称分布，中心高尺寸控制在90mm规格对应的标准区间，侧装的电机法兰端面到输出轴端面的距离比同规格同轴减速机缩短近40%，在设备布局时不用额外预留电机轴向的伸出空间，对于机架内部走线、周边有其他气动元件布局的场景非常友好。箱体底部预留了油塞位置，注油和换油时不用拆解设备，日常维护只需要定期检查润滑油位，更换蜗轮蜗杆专用润滑脂即可，维护成本远高于多级齿轮减速结构。

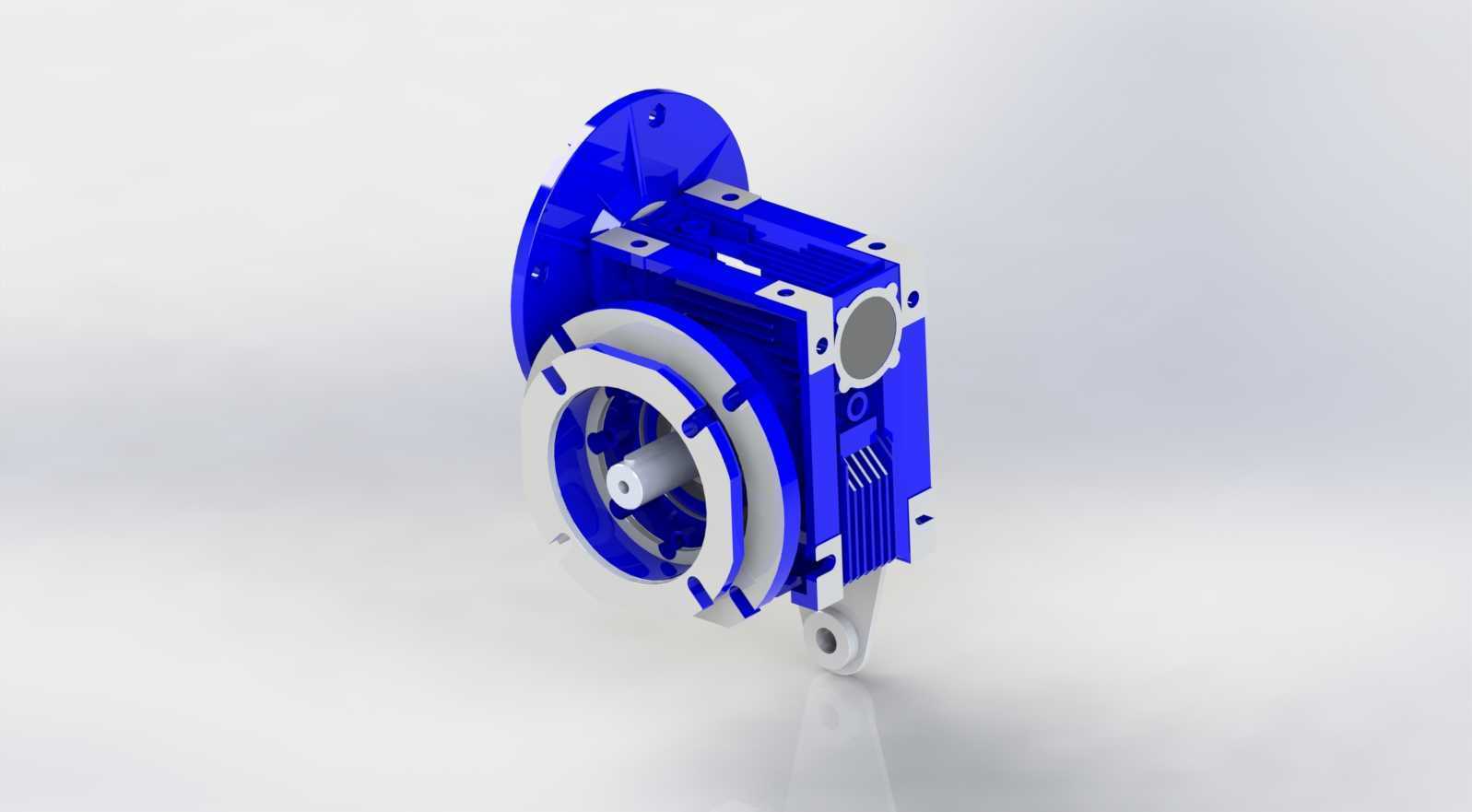

　　从建模细节来看，这套结构完整还原了内部的轴承定位台阶、油封安装槽、蜗轮齿面的螺旋角参数、蜗杆的轴端锁紧结构，甚至箱体表面的散热筋、安装孔的倒角、输出轴的键槽尺寸都完全按照实物测绘参数还原，做设备选型校核时，可以直接把模型导入装配体，检查和周边机架、电机、负载的干涉情况，不用再手动测绘建模。结构上还考虑了实际使用中的密封问题，输入轴和输出轴位置都设计了双唇口油封的安装位，能避免长期运行时润滑油渗漏，同时阻挡外部粉尘、水汽进入箱体内部，适合在有一定粉尘、湿度的生产车间环境使用。蜗轮和输出轴的连接采用平键加锁紧螺母的固定方式，能传递更大的冲击扭矩，避免正反转切换时出现键槽松动的问题，对于频繁启停、正反转的自动化工位来说，这种连接结构的可靠性比过盈配合连接高很多。

　　在做设备改造或者新线设计时，这类侧装式蜗轮减速装置的选型不用额外计算复杂的安装尺寸，只要确认输出轴孔径、安装法兰的止口尺寸、输出扭矩和传动比满足负载要求，就能直接替换同规格的老旧减速单元，不用修改机架的安装孔位，大幅缩短设备改造的停机时间。不同于铸铁箱体的重型减速机，这款铝合金箱体的重量只有同规格铸铁箱体的三分之一，安装时不用额外做加强支撑，单靠四个安装螺栓就能固定在薄钢板折弯的机架上，对于轻量化设备的设计来说，能有效降低整机的重量，减少机架的材料成本。
