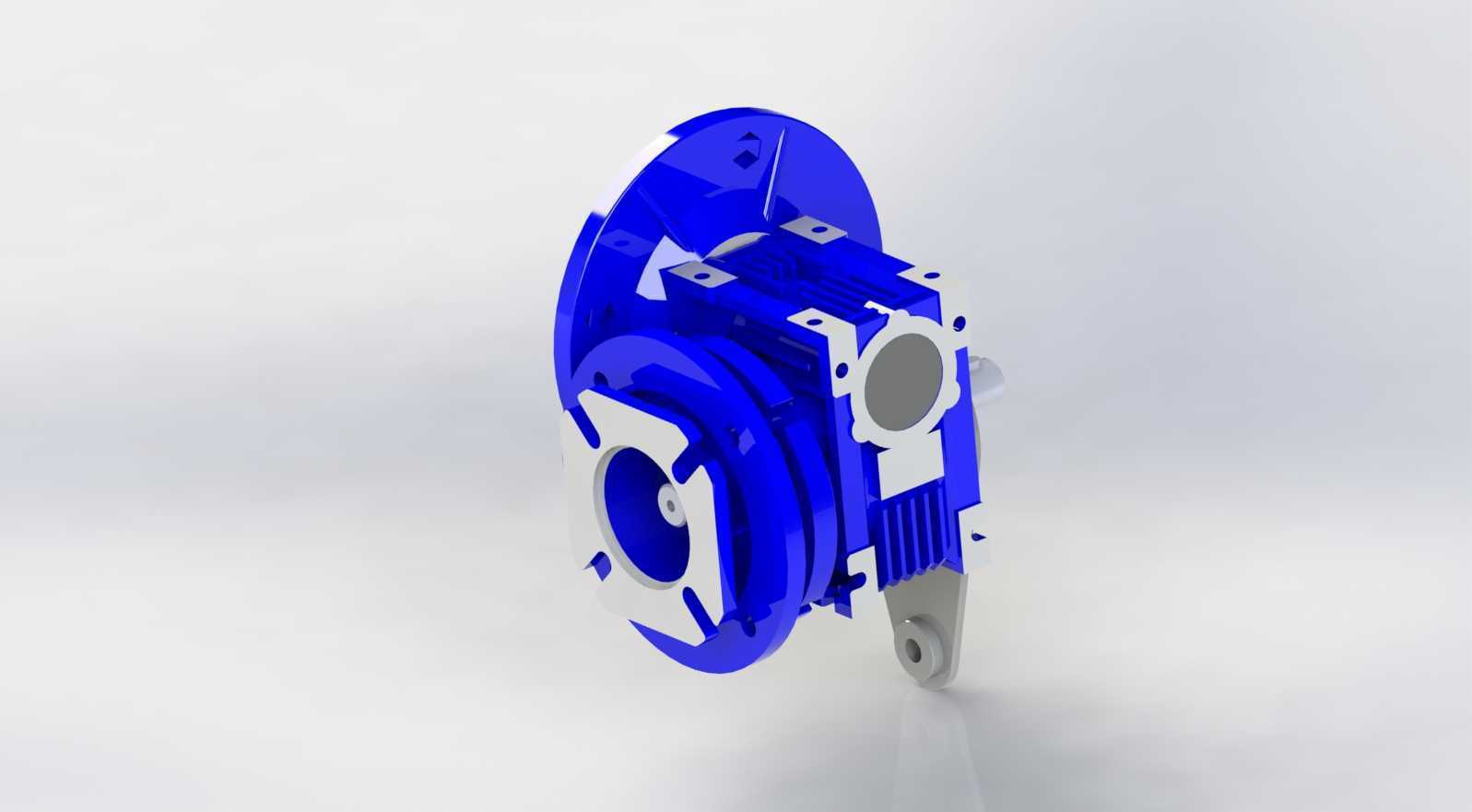

Komet MK40N型蜗轮蜗杆减速装置

　　在轻工包装生产线、小型输送设备、食品加工机械这类对安装空间有严格限制的传动场景里，这类法兰输入侧装的蜗轮蜗杆减速结构一直是选型清单里的高频选项。不同于同轴式行星减速的高刚性高成本，也区别于平行轴齿轮减速的大横向尺寸，这款MK40N的结构从一开始就瞄准了小扭矩、大速比、安装位紧凑的应用需求。

　　从结构布局来看，输入端采用圆形法兰对接驱动电机，法兰端面上的定位止口做了公差带收紧处理，能保证电机输出轴与蜗杆轴的同轴度控制在0.02mm以内，避免装配后出现偏载磨损的问题。蜗杆部分采用单头渐开线蜗杆设计，啮合齿数多，传动平稳性更好，运行时的啮合噪音能控制在60分贝以内，适合对车间噪音有要求的民用配套设备场景。蜗轮部分采用锡青铜材质镶嵌铸铁轮毂的结构，既保证了齿面的耐磨性能，又控制了整体材料成本，轮毂上的键槽采用标准平键规格，能适配常规直径的输出轴连接需求。

　　安装边界上，这款减速装置的主体外壳采用压铸铝合金一体成型，外壳表面做了散热筋条设计，筋条沿着蜗杆轴向排布，能在设备运行时通过自然对流带走啮合产生的热量，不需要额外加装散热风扇就能满足连续运行的热平衡要求。侧面的安装支脚带沉头固定孔，既可以采用法兰端直接对接设备立板安装，也可以通过侧支脚固定在设备机架的水平安装面上，两种安装方式的定位基准都做了统一的平面度处理，装配时不需要额外做基准修配。输出端的轴伸采用空心轴带锁紧臂的结构，不需要额外加工联轴器，直接套入被驱动设备的输入轴后，通过侧面的锁紧螺钉抱紧即可，配套的防转臂能抵消输出扭矩产生的反作用力，避免设备运行时减速装置出现跟转的问题。

　　设计过程中，对内部腔体的密封结构做了双重优化，输入端法兰与壳体的结合面采用O型圈密封，输出轴端采用骨架油封加防尘挡圈的组合结构，既能防止内部润滑脂泄漏，又能阻挡车间环境里的粉尘、水汽进入腔体内部，适合多粉尘、有少量喷淋的生产车间环境。内部轴承采用深沟球轴承支撑蜗杆与蜗轮轴，轴承的预紧量通过壳体端盖的垫片组调整，装配时可以根据实际啮合间隙调整垫片厚度，保证蜗轮蜗杆的啮合侧隙控制在合理范围内，既不会因为侧隙过小出现卡滞发热，也不会因为侧隙过大导致传动反向间隙超标。

　　在实际选型匹配时，这类减速装置通常适配功率在0.12kW到0.75kW之间的四极异步电机或者伺服电机，输出转速根据速比不同可以覆盖每分钟几转到几十转的区间，能满足小型皮带输送机、自动上料机构、包装设备的送膜机构、小型翻转工作台的驱动需求。不同于重型工业减速机的重载设计，这款结构的所有加强筋都做了壁厚优化，在保证壳体刚性满足额定扭矩输出的前提下，整体重量控制在较低水平，单人即可完成装配作业，不需要额外的吊装辅助。外壳的安装孔位都做了沉头处理，固定螺栓安装后不会突出壳体表面，能避免设备运行时螺栓剐蹭周边管线或者操作人员的风险。

　　从传动特性来看，蜗轮蜗杆结构自带反向自锁特性，当输出端受到外力负载时，不会带动输入端反转，这一特性在提升类小型机构、倾斜输送的场景里非常实用，不需要额外加装制动装置就能防止负载下坠，简化了整体设备的结构设计，降低了整套传动系统的成本。在三维建模过程中，所有齿面的啮合关系都按照实际加工参数做了干涉检查，装配状态下的齿面接触斑点位置符合设计要求，能保证模型导入工程软件后直接做运动仿真，不需要额外调整啮合参数。壳体上的油塞位置做了角度优化，无论是水平安装还是法兰垂直安装，都能方便地完成润滑脂的加注与更换，日常维护不需要拆解设备主体，降低了后期运维的工作量。
