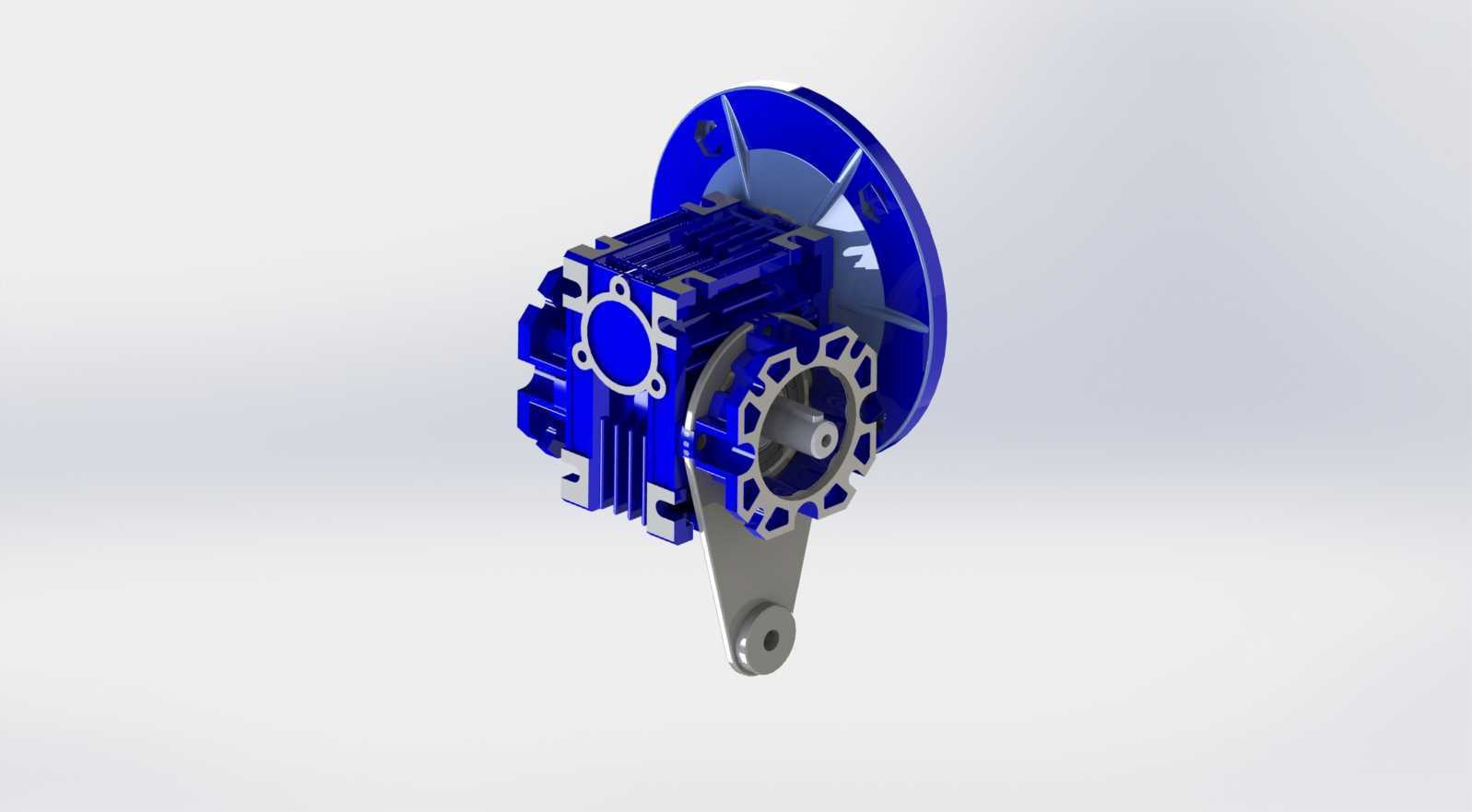

Komet MK30蜗轮蜗杆减速装置结构

　　这款Komet MK30减速装置属于蜗轮蜗杆传动结构，在轻载自动化输送、小型包装设备辅机、食品加工流水线的动力匹配环节有着广泛适配性，这类小规格减速单元常被用在需要大传动比、安装空间受限的动力输出场景，比如小型皮带线的驱动端、工位转盘的分度传动、轻型升降机构的动力减速环节，能在单级传动下实现较高的减速比，匹配常规小功率异步电机或者伺服电机的输出转速，将电机端的高转速低扭矩转化为作业端需要的低转速大扭矩输出。

　　从结构设计来看，该装置采用经典的蜗轮蜗杆侧置布局，输入端法兰直接适配标准B5/B14安装规格的电机，无需额外加装连接联轴器，输入端的法兰盘做了加厚筋条设计，能抵消电机运行时的径向跳动，避免蜗杆轴承受额外的偏载力。箱体采用一体化压铸铝壳体，散热筋沿箱体轴向均匀分布，在连续运行工况下能通过壳体表面快速散出蜗轮蜗杆啮合产生的热量，避免润滑脂温度过高导致的润滑失效。输出端采用空心轴带扭力臂的安装形式，扭力臂的铰接孔位可以直接固定在设备机架的预留安装座上，抵消输出轴转动时产生的反扭矩，不需要额外制作复杂的安装支架，能大幅缩减设备端的安装设计工作量。

　　设计过程中，蜗杆采用渐开线圆柱蜗杆齿形，加工时可以通过通用蜗杆磨床实现高精度齿面加工，齿面做了淬火处理提升耐磨性能，蜗轮采用锡青铜材质镶嵌在铸铁轮毂上，既保证了啮合副的耐磨减摩特性，又控制了整体材料成本。箱体的合箱面采用止口定位加密封胶密封的结构，能避免运行过程中润滑脂泄漏，同时防止外部粉尘、水汽进入箱体内部侵蚀啮合齿面，适配多粉尘、轻度潮湿的车间作业环境。轴承位的设计预留了合理的公差配合区间，两端采用骨架油封做动密封，输出轴的轴伸端做了防锈镀层处理，避免长期暴露在车间环境下出现锈蚀导致的拆装困难。

　　从安装边界来看，该减速装置的输入端法兰安装孔位遵循通用小功率电机的安装尺寸规范，中心高、法兰止口直径、安装孔分布圆直径都和常规0.18-0.75kW功率段的4极电机完全匹配，设备设计人员选型时不需要额外核对电机安装尺寸，直接套用标准电机的安装参数即可完成布局。输出端空心轴的孔径适配常规直径的实心输出轴，键槽尺寸遵循国标普通平键规范，扭力臂的安装孔距、孔径都做了通用化设计，能适配多数同规格减速装置的替换安装，在老旧设备的备件替换场景下，不需要对原有设备的安装位做二次加工就能完成换装。整体外形的径向尺寸控制紧凑，轴向长度较短，在安装空间狭窄的设备内部，比如小型自动化设备的机架夹层、输送线的侧边安装位，都能顺利完成布置，不会和周边的管线、其他结构件产生干涉。

　　在实际运行特性上，该结构具备反向自锁的特性，当设备停机时，输出端无法被外力反向驱动，能避免倾斜布置的输送线、升降工位在停机时出现溜车、下坠的风险，不需要额外加装制动装置就能满足部分场景的安全要求。啮合过程中蜗轮蜗杆的接触齿数多，运行噪音低于同功率段的齿轮减速结构，适合用在对作业环境噪音有要求的生产场景，比如办公区域配套的小型自动化设备、食品加工车间的近距离操作工位。润滑方式采用脂润滑，出厂时预注足够的润滑脂，日常维护不需要频繁更换润滑剂，仅需要在额定运行周期后补充润滑脂即可，维护工作量远低于油润滑的减速结构，也不会出现润滑油渗漏污染生产物料的问题，适配食品、医药等对生产环境洁净度有要求的行业。

　　结构建模过程中，所有配合面都预留了合理的装配间隙，轴承安装位、油封位的尺寸公差按照机械设计手册的推荐值设定，蜗轮和蜗杆的中心距公差控制在合理范围内，既保证啮合齿面的接触面积符合传动效率要求，又避免间隙过小导致的运行卡滞、齿面异常磨损。箱体上的安装孔、连接螺纹孔都做了沉头设计，安装螺栓拧紧后不会突出箱体表面，避免突出的螺栓头和周边部件产生刮碰，外观上也更加规整。
