红色嵌入式钣金安装盒结构设计

　　这类嵌入式钣金安装盒，多应用在工业控制柜、设备操作面板、商用终端柜体的内嵌安装场景，作为电气元件、小型控制模块、接线端子排的承载防护结构，在自动化生产线的工位操作箱、商超自助设备的内嵌功能舱、餐饮门店后厨设备的控制单元安装位都能见到这类结构的身影。从实际使用场景来看，这类壳体需要嵌入预先开好对应尺寸开孔的安装面板内，外露面与安装面板保持齐平，既保证外观整洁，也能避免外部磕碰损伤内部安装的元器件，同时侧边的卡扣结构可以在嵌入后直接卡紧在面板背面，无需额外打螺丝固定，大幅提升现场装配的效率，减少面板外侧的螺丝外露影响美观度。

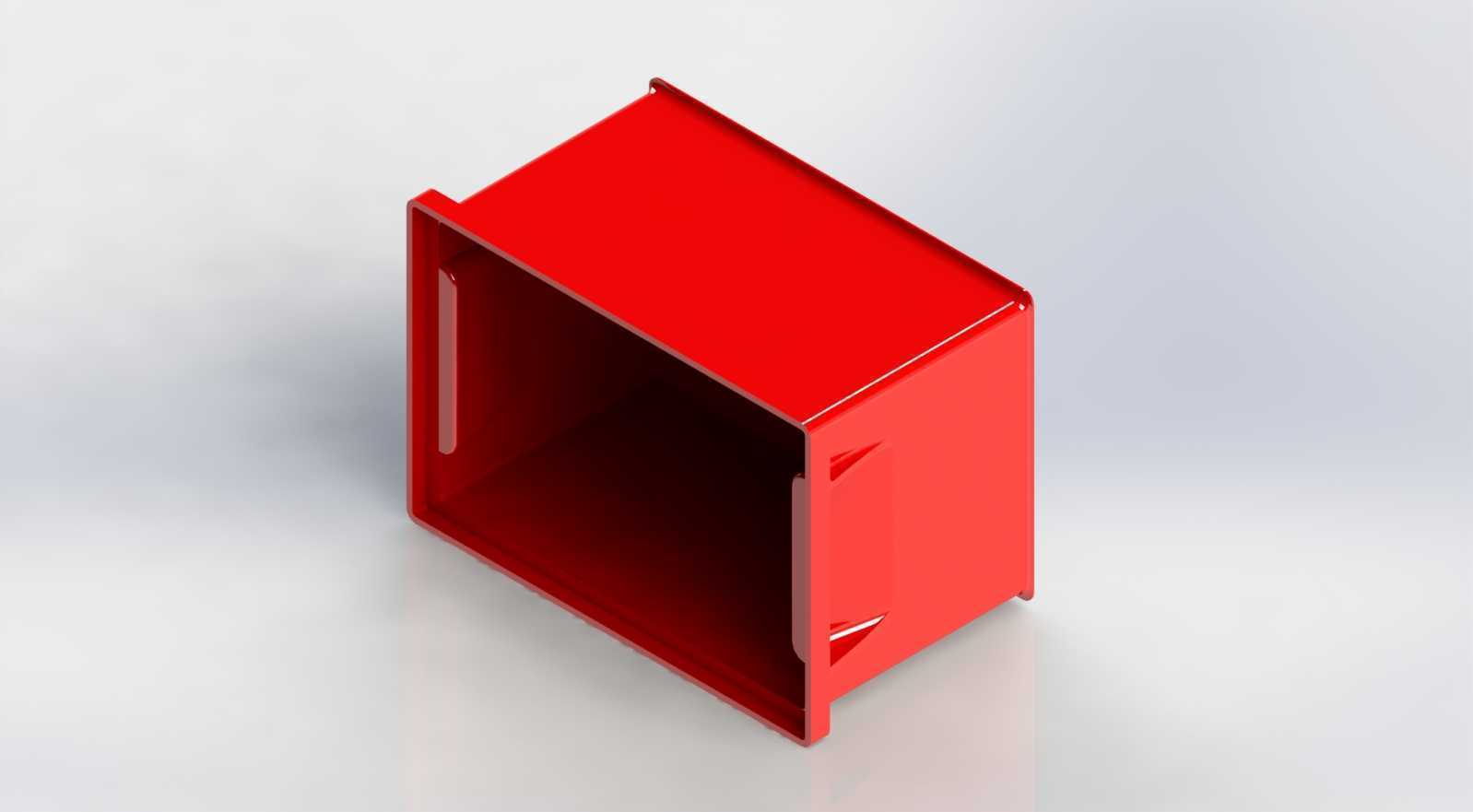

　　从结构设计思路来看，整体采用一体折弯成型的钣金工艺，盒体主体为单开口的矩形腔体结构，开口侧的边缘做了外翻的折边处理，这个折边就是嵌入安装时的限位止口，当盒体推入安装开孔后，折边会抵在安装面板的外侧表面，控制盒体的嵌入深度，避免盒体整体掉入开孔内部。盒体两侧内壁设计的凸起卡扣结构，是在折弯成型后通过冲压一体做出的弹性卡舌，卡舌带有向外的倾斜导向面，推入安装孔时，卡舌会被开孔边缘挤压向内弹性变形，当盒体推到位、折边贴紧面板表面时，卡舌刚好越过开孔边缘，在自身钣金弹性作用下向外弹出，卡紧在安装面板的背面，配合外侧的折边形成双向限位，不需要额外紧固件就能完成壳体的固定，后期需要拆卸维护时，只需要从背面按压两侧卡舌就能把盒体从开孔中推出，维护操作十分便捷。

　　在尺寸与安装边界的设计上，这类壳体的外形尺寸需要严格匹配安装面板的开孔公差，盒体主体的外部长宽尺寸要比安装开孔的尺寸小0.2-0.5mm，保证推入过程中不会出现卡滞，同时间隙不会过大导致安装后出现晃动；外侧折边的长宽尺寸要比安装开孔大8-12mm，保证有足够的接触面积抵在面板表面，避免折边受力变形滑入开孔内部。盒体的内部深度需要根据内部安装的元器件高度来确定，要预留出接线的弯曲空间，同时盒体底部可以预留对应的安装孔位，用来固定PCB板、端子排等内部元件，孔位的位置要避开内部走线的空间，避免螺丝端头磨损导线绝缘层。盒体的边角位置做了小半径的圆角处理，既可以避免钣金锐边在装配时划伤操作人员，也能减少折弯时的应力集中，提升壳体整体的结构强度，避免边角位置受外力撞击出现变形。

　　从功能特性来看，这类钣金壳体本身具备一定的防护能力，封闭的侧壁和底部可以阻挡日常使用中的灰尘、水渍溅入内部，保护内部的电气元件，钣金材质的结构强度远高于塑料壳体，在工业场景下使用时，能承受一定的外力冲击，不会因为轻微磕碰就出现开裂损坏。表面的红色涂装一方面是做防锈处理，提升钣金壳体的耐腐蚀能力，适配后厨、车间等存在油污、湿气的使用环境，另一方面红色的标识性较强，在设备面板上可以快速定位到这个功能盒的位置，方便操作人员快速识别操作。在实际选型应用时，需要根据内部安装元件的总重量来选择对应厚度的钣金板材，元件重量较轻时可以选用0.8-1.2mm厚度的冷轧钢板，重量较大时可以选用1.5mm厚度的板材，保证卡舌的弹性和整体结构的刚性，避免长期使用后卡舌弹性下降导致壳体松动脱落。另外在设计时还要注意盒体开口边缘的折边要做平整处理，保证和安装面板贴合时没有明显缝隙，避免灰尘从缝隙位置进入盒体内部，影响内部元件的使用寿命。
