船型翘板式按键开关结构设计

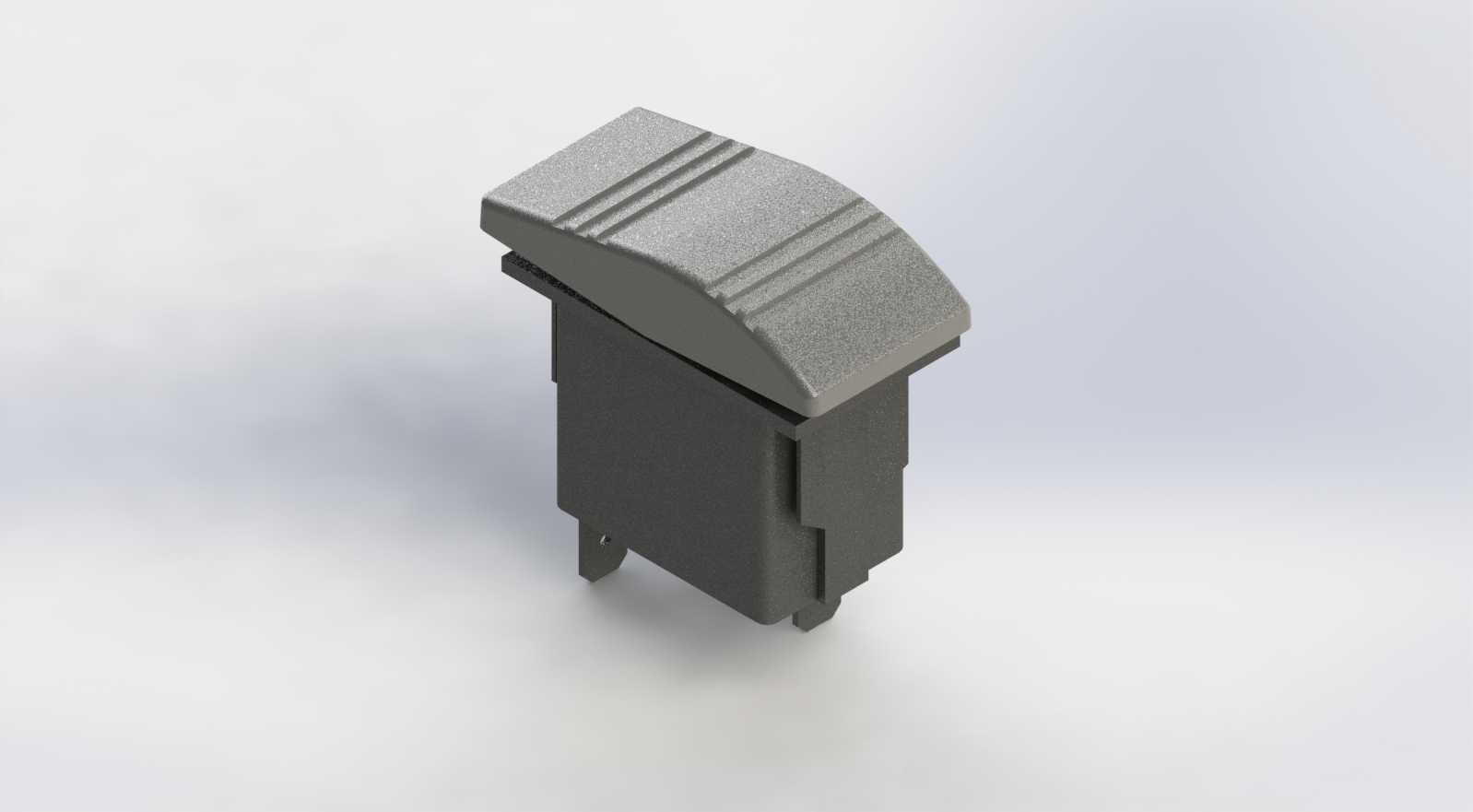

　　这类翘板结构的按键开关，日常在各类民用电器、工业控制机柜、小型机电设备的操作面板上都能见到，属于低压控制回路里最常用的通断执行元件之一，主要承担小功率负载的电源通断、功能档位切换的作用，相比旋钮式开关操作更直观，按压反馈清晰，相比轻触按键又有更明确的档位保持力，不会因为轻微误碰就触发状态切换。从结构设计逻辑来看，这款开关采用了嵌入式面板安装的结构，下部的壳体带有定位卡扣，安装时只需要在面板上开出对应尺寸的矩形安装孔，将开关本体从面板正面推入，卡扣就会自动卡在面板背面完成固定，不需要额外的螺丝紧固，装配效率很高，适合批量生产的整机装配场景。按键帽的顶面做了三道平行的防滑凸筋，手指按压的时候能增加接触摩擦力，即便手上有少量汗液或者油污，

　　也不会出现打滑的情况，按键帽的曲面弧度贴合手指指腹的按压角度，长期操作也不会有明显的硌手感。开关内部的翘板传动结构，在按压按键一端的时候，会带动内部的导电翘板翻转，实现触点的闭合与断开，触点部分采用了耐电弧的合金材质，能够承受常规小功率负载通断时产生的瞬时电弧，延长开关的使用寿命，避免触点过早氧化烧蚀导致接触不良。安装边界方面，这类开关的面板外露部分尺寸略大于安装孔，推入后外露边缘会贴合在面板表面，遮盖安装孔的加工毛刺，对面板开孔的公差容忍度较高，一般开孔尺寸控制在壳体安装段的长宽尺寸正公差0.1到0.2毫米即可顺利装配，不会出现卡滞或者松动晃荡的情况。下部的接线引脚采用直插式设计，既可以配合PCB板做波峰焊直接焊接在电路板上，

　　也可以搭配快速接线端子做线束压接连接，适配不同的整机布线方案，引脚的间距符合通用低压电器的安全爬电距离要求，在额定工作电压下不会出现极间打火的问题。在实际选型应用的时候，需要根据回路的额定电压、额定电流参数匹配对应负载等级的开关，这款结构的开关一般多用于交流250V以内、电流10A以下的控制回路，比如台式设备的电源开关、小型控制柜的功能切换开关、家用电器的档位控制开关等场景，设计建模的时候需要重点关注按键的摆动行程与内部翘板的转动角度匹配，避免出现按键按到底但触点没有完全闭合，或者按键回弹不到位导致触点虚接的问题，同时壳体的卡扣强度需要做对应的结构校核，保证多次拆装之后卡扣不会出现断裂，安装后开关与面板之间的贴合缝隙均匀，

　　不会出现一侧翘起的情况。按键帽与壳体之间的配合间隙需要控制在合理范围，间隙过大会导致按键晃动，间隙过小则容易在温度变化出现热胀冷缩的时候出现按键卡滞，无法正常按压操作，同时缝隙尺寸也要满足基础的防尘要求，避免日常使用中的灰尘从缝隙进入开关内部，堆积在触点位置影响接触可靠性。
