工业控制用带锁止结构波顿开关

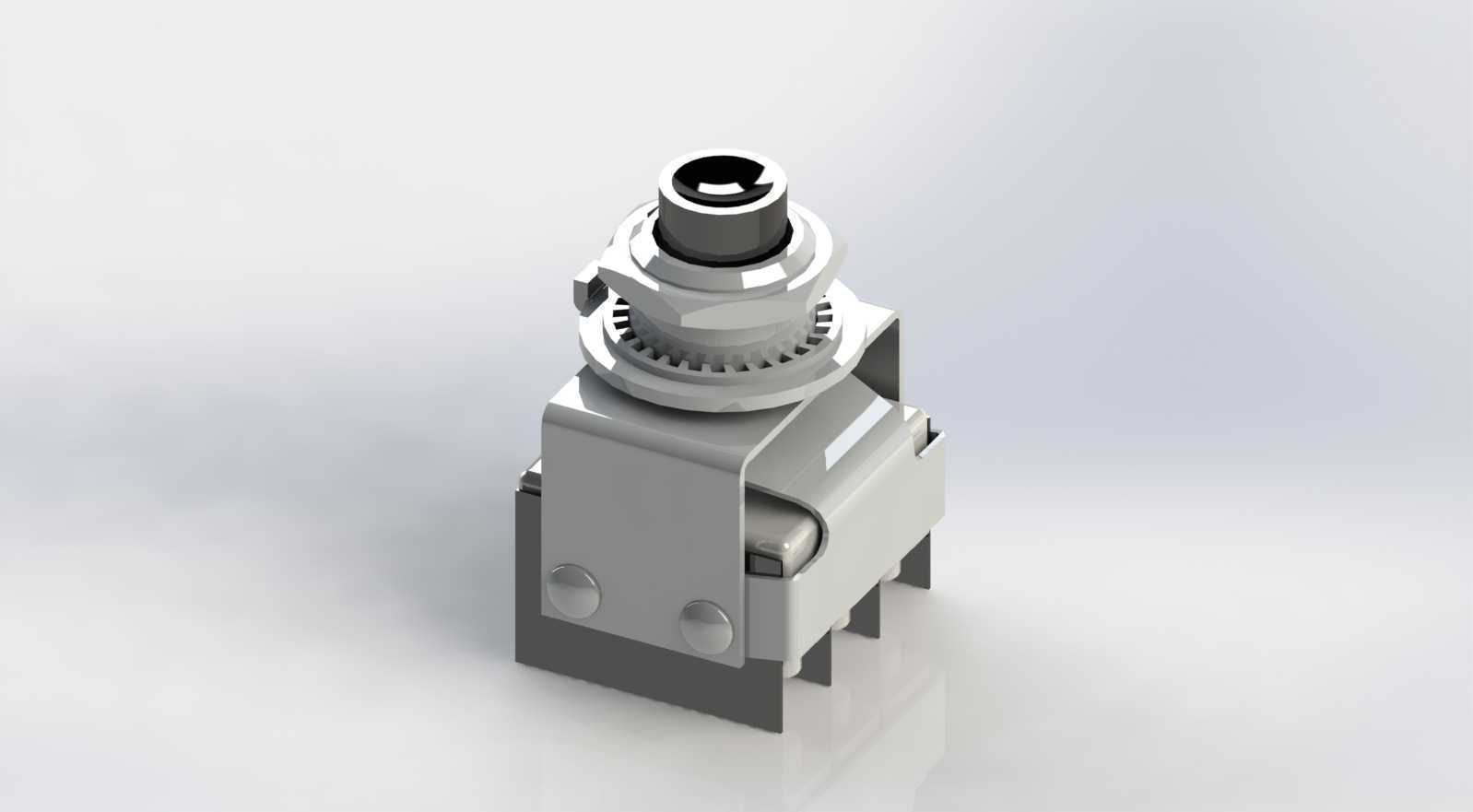

　　在工业控制回路、小型电子设备操作面板、测试仪器操控区域这类场景里，这类带锁止结构的波顿开关是很常见的操作执行元件，和普通无锁轻触开关不同，它的核心作用是在触发后保持接通或断开的状态，避免设备运行过程中因为误碰、振动导致的信号误触发，很多需要保持档位的操作位都会优先选用这类结构的开关。从实际使用的角度看，这类开关常被布置在设备操作面板的预留安装孔位上，顶部的操作头突出面板表面3到5毫米，既方便操作人员用指尖按压触发，又不会因为突出过多被周边工件、线缆勾挂造成误动作，顶部的滚花调节圈是用来调整操作行程和锁止力度的，安装时可以根据面板的厚度调整锁紧螺母的位置，适配1到6毫米厚度的各类面板，不管是金属钣金面板还是塑料绝缘面板都能可靠固定，

　　不会因为长期按压出现松动移位。开关下部的插针是标准的2.54毫米间距直插结构，既可以直接焊接在PCB电路板上做板载安装，也可以搭配对应的接插件做线束连接，适配不同的设备布线需求，插针的长度设计为6毫米，焊接时不会因为焊锡浸润过多导致相邻引脚短路，插针根部做了凸台限位，插入PCB时可以保证露出板面的高度一致，波峰焊或者手工焊接都能保证焊接质量。从结构设计的思路来看，这款开关的外壳采用了卡扣加铆点的双重固定方式，上部的金属安装座和下部的塑料基座之间通过两个对称的金属铆点压合固定，侧面的金属卡扣既可以增强壳体的结构强度，也能在安装到面板时提供额外的防转阻力，避免拧紧锁紧螺母时整个开关跟着转动扯断内部接线。内部的接触件采用了银合金触点，

　　相比普通铜触点，它的接触电阻更小，长期通断工作时不容易出现氧化烧蚀的问题，额定负载下可以满足上万次的通断操作寿命，锁止结构采用了棘轮加弹簧顶珠的设计，每次按压时棘轮转动一个齿位，实现通断状态的切换，顶珠后面的弹簧压力经过调校，操作时的按压力度在2到3牛之间，既不会因为力度太轻容易误触，也不会因为力度太大导致操作疲劳。开关的整体外形尺寸控制得比较紧凑，主体部分的长宽都在12毫米以内，安装后的总高度不到20毫米，对于内部空间局促的小型手持设备、紧凑型控制盒来说，这样的尺寸可以大幅节省内部安装空间，不需要为开关预留过多的避让位置，周边布置其他电子元件时只需要留出2毫米的安全间隙即可，不会和周边的电容、电阻、接线端子产生干涉。

　　在实际选型替换时，只要确认安装孔径是标准的8毫米，引脚间距和功能逻辑匹配，就可以直接替换同类型的波顿开关，不需要重新修改面板开孔或者PCB布线，它的防护等级可以达到IP40，日常使用中可以阻挡直径大于1毫米的异物进入开关内部，适合在普通室内工业环境下使用，如果是有淋水、多粉尘的特殊场景，还可以在开关外部加装配套的防水帽来提升防护能力。建模过程中对各个零件的配合公差做了还原，比如安装座和基座之间的配合间隙控制在0.05毫米以内，棘轮和顶珠的配合面做了对应的倒角处理，保证动作顺畅不会出现卡滞，锁紧螺母和安装座的螺纹采用了标准的M8*0.75细牙螺纹，和市面上通用的面板安装螺母完全通用，按压头和安装座之间的配合间隙做了均匀的0.1毫米间隙，按压动作时不会出现偏斜卡涩的问题，内部弹簧的线径、节距、自由长度都按照实际样品的参数做了还原，仿真按压时的行程和反馈力度和实物保持一致，不管是做设备的整机装配干涉检查，还是做操作面板的人机工程验证，这个模型都可以直接调用，不需要再做额外的结构修正。
