小型钮子式拨动中断开关结构设计

项目分类:通用五金配件 发布时间:2022-01-29 ID:521892
  • 小型钮子式拨动中断开关结构设计

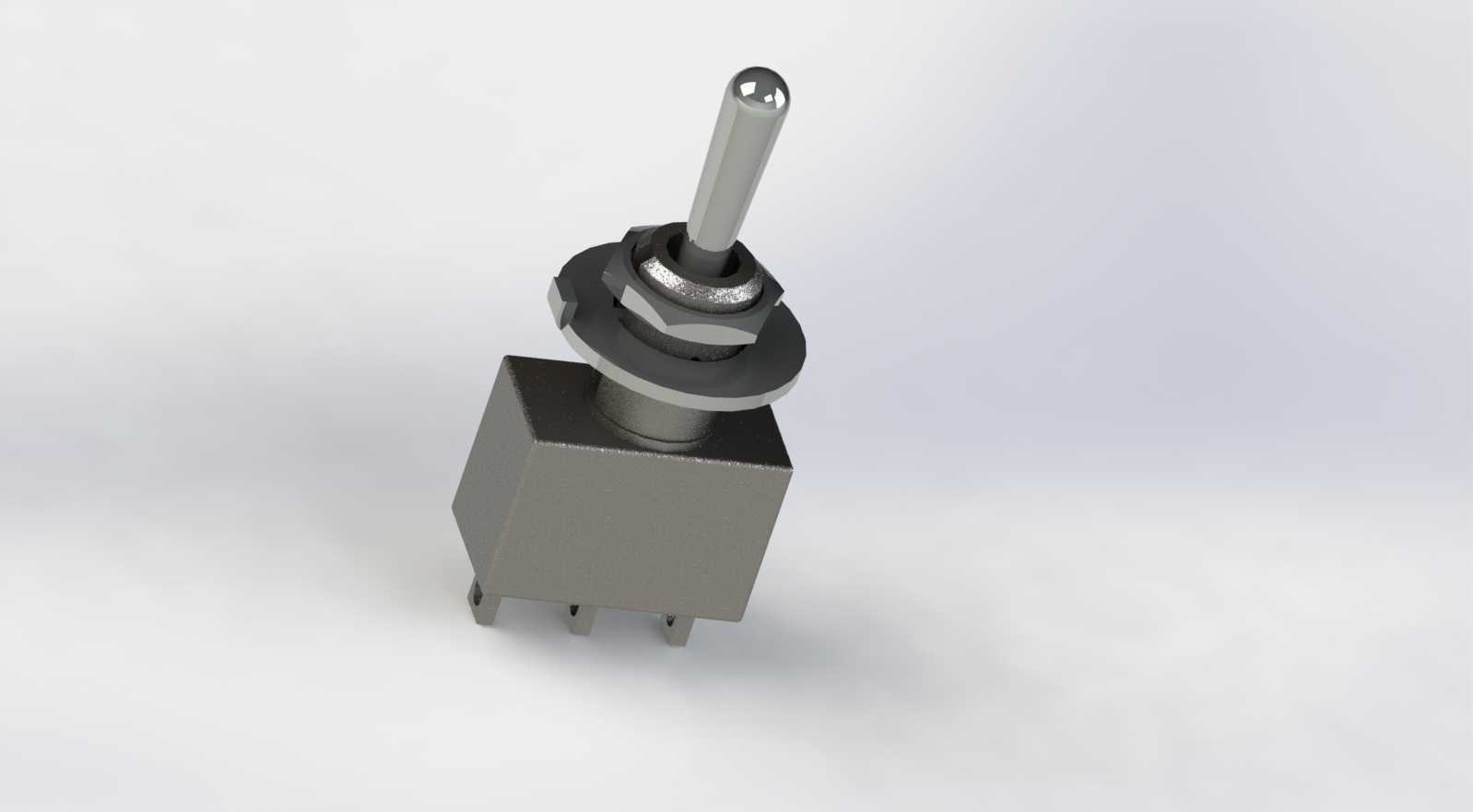

  这类小型拨动式中断开关,常被应用在低压电控回路的通断控制场景中,不管是小型实验台的电源分路控制、手持电动工具的档位切换,还是老旧机电设备的辅助回路启闭,都能见到这类结构的身影。它的核心功能是通过拨杆的摆动行程,带动内部触点完成闭合与断开的动作,实现回路电流的通断控制,相比按压式开关,它的档位反馈更清晰,操作人员仅凭手部触感就能判断开关所处状态,在视线受限的设备操作场景中优势十分明显。从结构设计逻辑来看,这款开关采用了方形基座加螺纹安装柱的组合结构,基座部分采用绝缘工程材质注塑成型,内部预留触点安装腔与拨杆传动的活动空间,拨杆与基座之间设置了多层密封垫圈与锁紧螺母,既可以固定安装位置,也能阻挡日常使用中的灰尘、少量溅液进入开关内部,

  避免触点氧化接触不良。安装边界上,螺纹柱的外径适配常规面板的标准安装开孔,安装时只需要在设备面板上开出对应尺寸的圆孔,将开关主体从面板正面穿入,在背面套上配套的六角锁紧螺母拧紧即可完成固定,不需要额外设计复杂的安装支架,对设备面板的厚度适配范围较宽,从薄金属板到厚塑料面板都能可靠固定。外形尺寸上,方形基座的边长控制得十分紧凑,不会占用电控盒内部过多的布线空间,拨杆的长度经过优化,既保证了拨动时的力臂长度让操作手感适中,也不会因为拨杆过长容易被外物误碰触发状态切换。底部的插脚采用直插式设计,适配常规的线路板焊接或者导线压接接线方式,插脚的间距符合通用电气接插件的间距标准,不管是直接焊接在PCB板上作为板载控制元件,

  还是通过接插件连接导线做面板式安装都能适配。在实际选型使用中,这类开关的触点负载能力适配低压小电流回路,不能直接用在主动力回路的大电流通断场景中,更多是作为控制信号回路的通断元件,配合继电器、接触器完成主回路的间接控制。设计建模过程中,需要重点关注拨杆摆动的行程限位结构,要保证拨杆在两个档位的停留位置准确,内部触点的接触压力足够,避免出现接触电阻过大发热的问题;同时安装螺纹的公差要控制在合理范围,保证锁紧螺母可以顺畅拧入,不会因为螺纹公差过大导致安装后出现松动歪斜的情况。基座与上部金属固定件的配合间隙也要做严格控制,间隙过大会导致拨杆晃动量过大,操作手感松散,间隙过小则会出现拨杆卡滞,无法顺畅切换档位的问题。

  另外拨杆顶端的球形圆滑处理,也是从人机操作角度做的细节设计,长时间频繁拨动操作时,不会对操作人员的指尖造成硌压感,提升长时间操作的舒适度。这类开关的结构可靠性直接影响设备控制回路的稳定性,建模时所有配合面的公差设定、零件的壁厚选择都要匹配实际注塑、冲压加工的工艺要求,比如金属锁紧螺母的六角对边尺寸要符合标准紧固件的尺寸规范,绝缘基座的壁厚要均匀,避免注塑成型时出现缩痕、变形,影响最终的装配精度。
