帕兰卡拨动式中断器结构设计方案

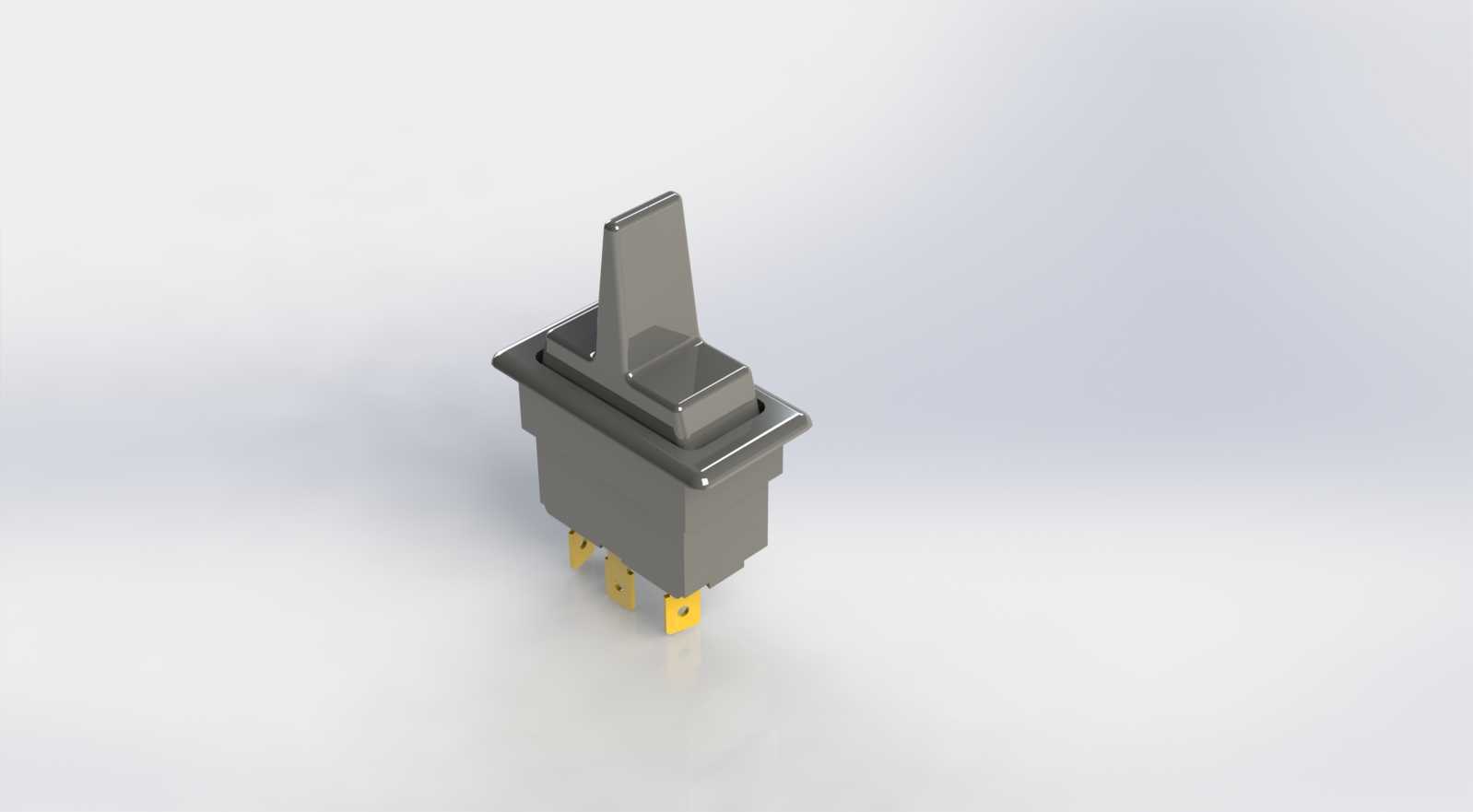

　　这类拨动式中断器常被应用在低压控制回路的通断切换场景中，小到手持测试设备、工控操作面板的手动控制支路，大到小型机电设备的电源分断支路，都能见到同结构元件的身影，核心作用是通过手动拨杆的位置切换，实现回路的导通与断开状态切换，相比按压式开关，它的拨杆行程更长，操作反馈清晰，操作人员无需目视就能通过触感判断当前通断状态，在需要盲操作的设备面板场景中适配性更强。从结构设计逻辑来看，整个元件分为操作拨杆、基座壳体、内部动触片、底部插装引脚四个核心部分，拨杆采用带防滑棱的梯形截面设计，操作时手指接触的受力面做了微小的弧度处理，长期拨动不会产生硌手的触感，拨杆与基座的配合位置预留了0.12mm的活动间隙，既不会因为间隙过大出现拨杆晃动的旷量，

　　也不会因为间隙过小导致低温环境下壳体收缩出现卡滞问题。基座部分采用阻燃工程塑料一体注塑成型，侧壁厚度均匀控制在1.5mm，既保证了插装时的结构强度，不会因为焊接引脚时的外力导致基座开裂，也能在回路出现短时过载发热时起到绝缘阻燃的防护作用，基座的安装法兰边做了0.3mm的倒角处理，适配面板开孔安装时的导向需求，不需要额外修磨开孔边缘就能顺利将元件卡入安装位。内部的动触片采用铍青铜材质冲压成型，接触位置做了镀银处理，降低长期通断过程中的接触电阻，避免大电流通过时出现触点发热氧化的问题，动触片的弹性行程经过反复调校，拨杆拨动到两个极限位置时，触片的接触压力保持在0.8N左右，既能保证接触的可靠性，不会因为设备运行的振动出现触点瞬断的问题，

　　也不会因为接触压力过大导致拨杆操作手感过硬，增加操作人员的操作负荷。底部的三个插装引脚采用黄铜基材镀锡处理，引脚伸出基座的长度统一为4.2mm，引脚间距严格按照2.54mm的标准接插件间距设计，既可以直接插装在印制电路板上进行波峰焊焊接，也可以搭配接插件进行导线压接后组装，引脚与基座的结合位置做了防脱滚花结构，焊接后引脚能和基座牢牢结合，承受50N的轴向拉力不会出现松脱移位的问题。在安装边界设计上，整个元件的主体外形为长方体结构，安装法兰边的外形尺寸为12.8mm×10.2mm，适配的面板开孔尺寸为12.5mm×9.8mm，元件插装到电路板后，基座底部距离电路板表面的高度为1.2mm，预留了足够的焊锡堆积空间，

　　不会出现焊锡挤压基座导致元件翘起的问题，拨杆处于垂直向上的中位时，整体高度为21.5mm，拨杆向两侧拨动的最大摆角为30度，摆动过程中不会和周边高度低于18mm的元件产生干涉，在做电路板布局设计时，只需要在元件周边预留2mm的安全间隙，就能满足拨杆全行程摆动的空间需求。这类中断器的设计没有冗余的复杂结构，所有尺寸公差都围绕批量生产的装配便利性做了优化，基座的注塑模具进胶点设置在法兰边的隐蔽位置，成型后不需要额外修剪进胶口就能直接进入装配工序，内部触片的冲压模具采用连续模设计，冲压成型后可以通过自动装配设备直接卡入基座的定位槽中，不需要人工调整位置，能有效控制批量生产的装配成本，同时每个装配环节的尺寸公差都做了防呆设计，零件装反时无法顺利卡入定位槽，从生产端就避免了错装导致的产品失效问题。在实际选型应用中，这类结构的中断器额定通断电流通常在3A以内，适配交流250V以下或者直流30V以下的控制回路，不能作为主回路的大电流分断元件使用，设计选型时需要根据回路的实际工作电流匹配对应的触点参数，避免长期过载使用导致触点熔接失效，同时在有防水防尘要求的户外设备场景中使用时，需要在拨杆与基座的配合位置额外加装防水硅胶套，避免水汽或者粉尘进入基座内部导致触点接触不良。
