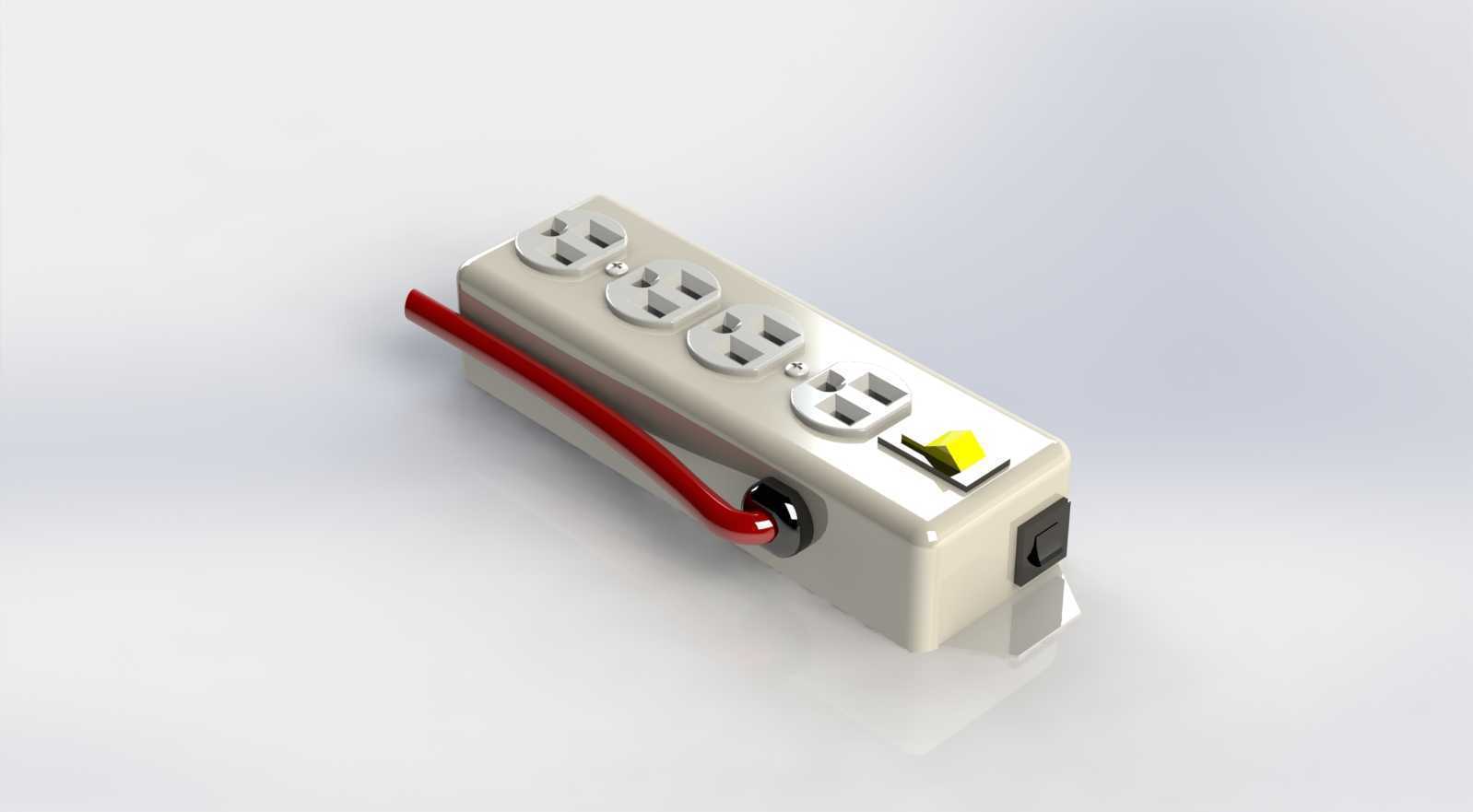

带过载保护的四位美标接线排插结构

　　日常民用与小型工位配电场景里，这类带独立开关与过载脱扣的四位美标插排，是桌面设备、临时作业工位取电的常用接插部件，区别于普通无保护的简易拖线板，这款结构在进线端集成了可复位过载保护结构，当后端接入负载总电流超过额定阈值时，保护结构会自动脱扣切断进线回路，避免线路过载发热引发绝缘老化甚至起火风险，同时端部设置的独立船型开关，可在不拔下进线插头的情况下直接控制整个插排的通断，减少频繁插拔插头带来的接插件磨损。从结构设计逻辑来看，整个插排的壳体采用上下扣合式阻燃工程塑料结构，上盖直接预留四个美标三孔插座的安装位，每个插座的铜件嵌装在壳体内的定位卡槽中，无需额外螺丝固定即可保证铜件的位置精度，避免插拔插头时铜件移位导致的接触不良问题；

　　进线端的线缆从壳体尾部的护线套位置穿入，护线套采用带防拉脱卡扣的橡胶结构，可承受一定数值的线缆轴向拉力，避免外力拉扯线缆时将内部接线端子拉脱，提升使用过程中的结构可靠性。内部铜件采用一体化冲压折弯的铜带结构，而非传统的单插座独立接线方式，这种设计可减少内部接线节点数量，降低节点接触电阻过大带来的发热隐患，同时铜带的载流截面经过核算，可满足额定电流下的长期载流需求，不会出现满负载时铜带过热的问题；过载保护模块直接串联在进线火线上，模块的动作电流与插排的额定载流值匹配，当后端负载短路或者总功率超标时，模块内部的双金属片受热变形触发脱扣机构，直接切断火线通路，排除故障后按下模块上的复位按钮即可恢复供电，无需更换保险丝，日常维护操作更简便。

　　从安装与使用边界来看，这款插排属于桌面明装使用类型，无需嵌入安装，壳体底部可加装防滑胶垫，放置在光滑桌面时不会轻易滑动，整体外形为长条状矩形结构，长度方向可同时容纳四个美标插头的插拔空间，相邻插座之间的间距经过优化，即使插入尺寸较大的电源适配器也不会出现互相干涉的情况，避免浪费插座位；进线线缆的长度可根据实际使用场景选配，常规配置下线缆的线径与额定载流值匹配，可满足15A以内的长期载流需求，适配北美地区民用120V供电场景下的中小功率设备取电需求，比如台式电脑、桌面测试仪器、小型电动工具等设备的临时供电。在结构细节处理上，插座的保护门结构集成在每个插孔位内部，未插入插头时保护门处于闭合状态，

　　可避免异物或者儿童手指误插入插孔引发触电风险，保护门的触发力度经过调校，只有当插头的零火插脚同时以对应角度插入时，才能顶开保护门接触内部铜件，单极插入无法推开保护门，提升使用过程中的安全性能；船型开关的安装位在壳体端部的侧方，操作时不会被插入的插头挡住，手指可直接按压操作，开关的按键采用防滑纹理设计，即使手部有少量汗液也能顺利操作，不会出现打滑的情况。整个结构的装配逻辑简单，上下壳体通过四颗自攻螺丝固定，拆开后即可看到内部所有铜件与保护模块，后期如果出现触点氧化等小故障，可直接拆开进行维护，无需整体报废，降低长期使用成本；壳体的边角位置全部做了圆角过渡处理，没有尖锐的棱角，日常搬运或者使用过程中不会划伤手部，壳体表面采用细磨砂纹理处理，不易残留指纹与划痕，长期使用后仍能保持较好的外观状态。
