双联美式电源插座安装结构三维设计

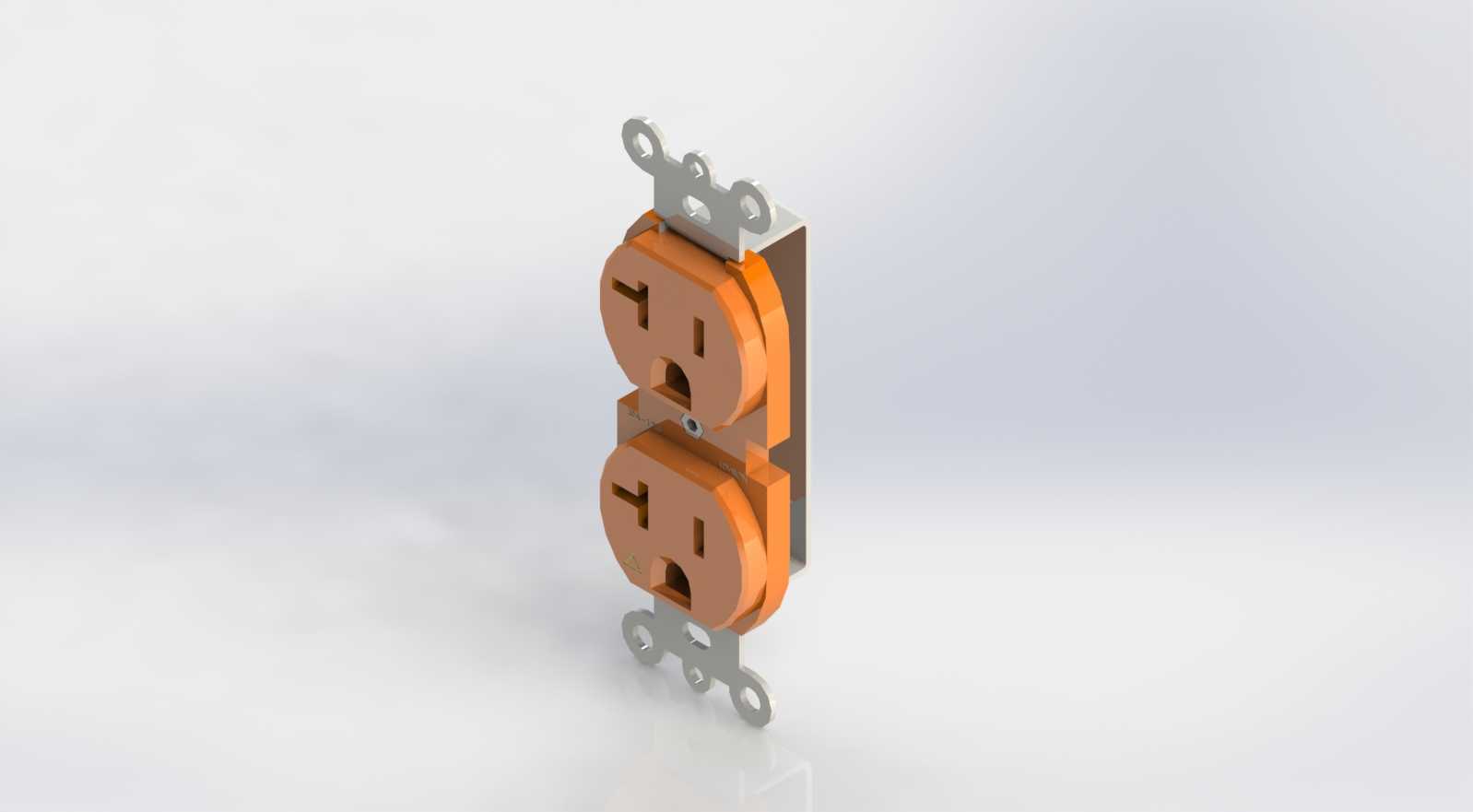

　　在民用建筑配电、工业工位供电、实验室终端取电等场景中，墙装式双联电源插座是覆盖范围最广的终端取电部件，本次呈现的双联美式插座结构，完全遵循北美NEMA 5-15R接插标准设计，适配15A/125VAC的常规供电回路，可同时为两个美式插头的用电设备提供取电接口，相比单联插座能在同等墙面开孔尺寸下提升一倍的接口密度，减少墙面开槽数量，降低装修施工的布线与开孔成本。从结构设计逻辑来看，该插座采用上下堆叠的双联布局，核心载流部件内嵌于橙色绝缘基座内，绝缘基座选用阻燃热固性塑料材质，具备足够的介电强度与耐温性能，可避免载流部件外露引发的触电风险，同时能在长期带载发热的工况下维持结构稳定性，不会出现形变软化导致的接插松脱问题。

　　基座上下两端延伸出带安装孔的金属固定耳，固定耳采用镀锌钢板冲压成型，表面做钝化防锈处理，安装孔位的间距严格匹配美式标准暗装底盒的固定螺柱位置，安装时无需额外打孔适配，直接通过机牙螺丝即可将整个插座组件固定在暗装底盒上，固定耳上还设计了微调长圆孔，允许安装时根据墙面饰面的平整度做小范围的位置调整，保证插座面板安装后与墙面贴合无间隙。接插模块的内部设计上，每个插座单元都设置了独立的火线、零线、地线接插夹片，夹片采用高弹性锡磷青铜冲压成型，夹片的接触部位做了圆弧过渡处理，插头插入时能形成足够的接触正压力，降低接触电阻，避免长期使用后因接触不良引发的发热打火问题，夹片与进线端的连接采用压铆结构，无需焊接即可实现可靠的电气连接，

　　适合批量自动化装配。两个插座单元之间设置了绝缘隔离筋，可避免两个接插单元之间发生电弧窜扰，提升极端工况下的用电安全性。从安装边界尺寸来看，该双联插座的整体宽度适配标准单联暗装底盒的宽度尺寸，整体高度为两个单联插座堆叠后的尺寸，嵌入墙面后的深度控制在常规暗装底盒的容纳深度范围内，不会出现底盒深度不足导致的面板无法贴合的问题，外露的面板边缘做了小圆弧倒角处理，安装后不会出现尖锐边角划伤使用者的情况。在实际工程选型中，该结构的插座可直接替换同规格的老旧双联美式插座，无需改动原有底盒与布线，维修替换效率较高，其金属固定耳的结构强度经过验证，多次拆装后不会出现断裂变形，适合在出租屋、办公工位、厂房操作间等需要频繁插拔设备的场景下长期使用。

　　建模过程中对所有配合间隙做了精准控制，绝缘基座与金属固定耳之间采用卡扣加定位柱的配合方式，装配后无松动异响，接插夹片的开口尺寸经过反复校核，既保证插头插入时的手感顺畅，又能避免插头插入后出现松脱掉落的问题，同时兼顾了不同公差等级插头的适配性，不会出现部分插头过紧无法插入或者过松接触不良的情况。
