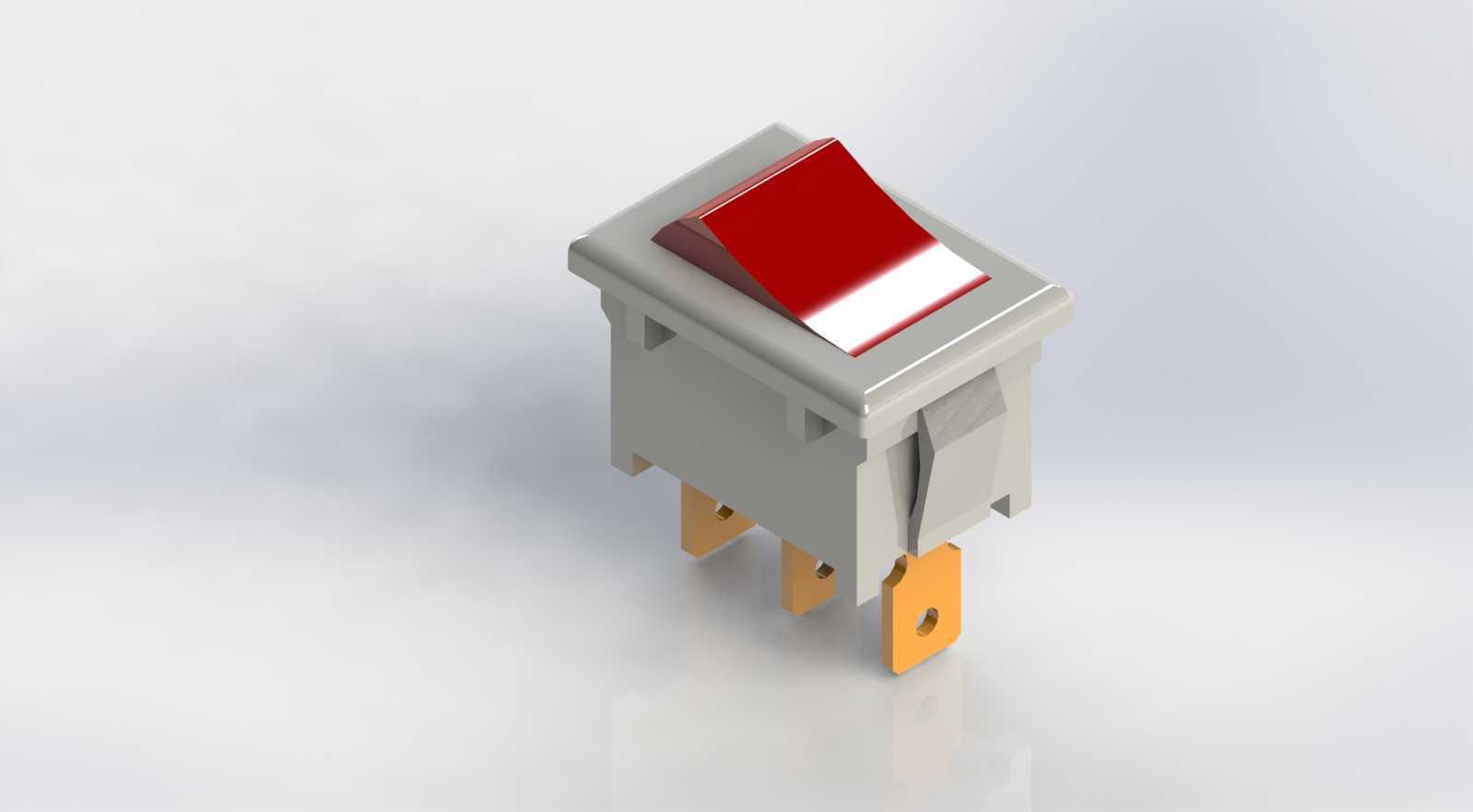

船型翘板电源通断控制开关结构

　　这类翘板结构的电源开关，是低压电气控制回路里最常见的手动通断元件之一，日常在小型家电、工控终端设备、测试仪器、桌面型电动工具的面板上都能见到它的身影，相比旋钮式、按压式的同规格开关，它的操作辨识度更高，拨杆的翘起状态能直观反馈回路通断状态，操作人员不用额外查看指示灯就能快速判断设备供电状态，在需要频繁手动启停的小功率回路里适配性极强。从结构设计逻辑来看，这款开关采用嵌入式面板安装的结构思路，外壳主体选用阻燃级工程塑料注塑成型，兼顾绝缘性能与装配结构强度，顶部的翘板操作件做了弧形贴合指腹的曲面设计，操作时的按压反馈清晰，不会出现打滑或者行程虚位的问题，翘板表面的双色标识区域直接对应通断两个工位，

　　不需要额外印刷标识就能让使用者快速识别操作方向。底部的插片式接线端采用镀锡铜材冲压成型，插片的厚度与间距完全适配行业通用的6.3mm快速接线端子，装配时不需要焊接，直接把配套的母端端子压接在导线上后插合即可，能大幅提升整机组装的接线效率，插片根部做了止退凸台结构，插合后能承受规定范围内的拉拔力，不会因为设备运输或者长期使用中的震动出现接线松脱的问题。安装边界上，这款开关采用标准的面板卡装结构，外壳两侧自带弹性卡扣，安装时只需要在设备面板上开出对应尺寸的矩形安装孔，将开关从面板正面推入即可完成固定，不需要额外加装螺丝或者固定压片，卡扣的压缩量适配常规1-2mm厚度的金属、塑料面板，装配后开关与面板的贴合缝隙均匀，

　　不会出现松动歪斜的问题。开关的内部触点采用银合金材质，能承受额定范围内的电流冲击，翘板的操作行程控制在合理区间，操作力度经过调校，既不会因为力度过轻容易被误触碰触发，也不会因为力度过重导致操作手感生涩，长期反复操作后也不会出现触点接触不良或者翘板卡滞的问题。在实际选型适配时，需要根据被控回路的额定电压、额定电流参数匹配对应规格的开关，同时要确认安装孔位的尺寸与这款开关的安装边界匹配，接线时要注意插片的极性对应，避免接错线导致设备控制逻辑异常，在有防尘防水要求的使用场景下，还可以在开关外侧加装配套的防水硅胶帽，提升恶劣工况下的使用可靠性。这类开关的三维结构建模过程中，需要重点关注卡扣的弹性变形量、翘板的转动行程间隙、插片的位置度公差，

　　这些参数直接影响开关的装配可行性与实际操作手感，建模时要预留合理的装配公差，避免各个运动部件之间出现干涉，同时外壳的分型面位置要符合注塑工艺的要求，避免出现倒扣结构导致模具无法正常脱模，接线插片的固定结构要做防转设计，保证插片在插拔接线端子时不会跟着转动，导致内部触点移位失效。
