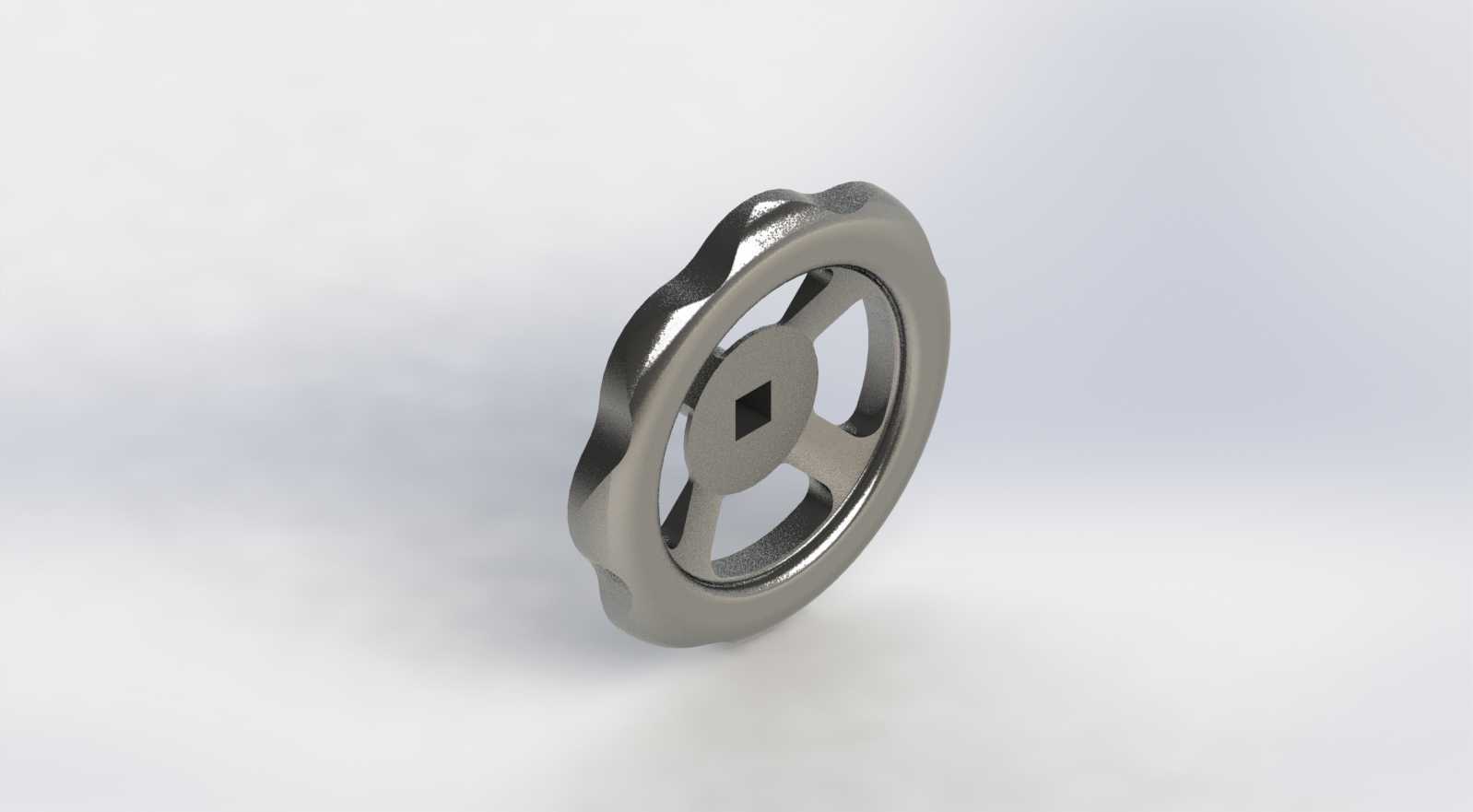

Elesa款100mm直径冲压钢卷边手轮

　　这款卷边结构的冲压钢手轮，是工业设备操作端十分常见的手动调节部件，日常在各类通用机床、轻工输送设备、工装夹具调节工位、小型压力设备的进给调节端都能见到同结构产品的应用，主要承担人工手动输入调节扭矩、带动阀杆或调节丝杆完成位置调整、行程锁定、参数微调的功能，相比实心铸造手轮，冲压成型的结构在保证操作强度的前提下大幅降低了自身重量，安装后不会给调节轴端带来额外的偏载负荷，长时间使用也不会因为自身重量导致轴端密封件偏磨。从结构设计逻辑来看，这款手轮采用钢板整体冲压成型工艺，外缘做了卷边处理，首先是为了消除冲压裁切产生的锐边毛刺，避免操作人员转动手轮时被割伤，同时卷边形成的环形加强筋结构，能大幅提升薄钢板轮缘的抗形变能力，

　　即便操作人员施加较大的周向扳动力，轮缘也不会出现局部凹陷变形，相比平边冲压手轮，抗扭截面系数提升近40%，完全能满足手动操作的强度需求。手轮外缘设计的波浪形凹凸轮廓，是贴合人手握持操作的人机工程设计，手指搭在轮缘的凹陷位置时，能获得足够的周向摩擦力，即便手上沾有少量切削液或润滑油脂，转动手轮时也不会出现打滑脱手的情况，不需要额外加装防滑橡胶套，在多油污的加工车间场景下，金属表面的油污可以直接用清洗剂擦拭，不会出现橡胶件老化发胀的问题。手轮中心的方孔安装结构，是这类操作手轮的经典连接形式，方孔与对应规格的方轴配合时，不需要额外加工键槽，就能实现无间隙的扭矩传递，安装时只需要将手轮套入方轴，端部加装轴端挡圈即可完成固定，

　　装配工序十分简便，后期维护更换时也不需要复杂的拆卸工具，能大幅降低设备的运维成本。从安装边界尺寸来看，这款手轮的外径为100mm，属于小规格调节手轮范畴，适合安装在操作空间有限、调节行程较短、所需操作扭矩不超过15N·m的调节工位，比如小型台钻的深度调节轴、输送带的张紧调节端、小型工装的夹紧丝杆端、低压管路的截止阀操作端都能适配。手轮的轮辐采用三辐条镂空设计，在保证轮体整体刚性的前提下，尽可能减少了材料用量，同时镂空的结构不会积存切屑、灰尘等杂物，日常清洁十分方便，在木工加工、粉体输送这类粉尘较多的场景下使用，也不会因为杂物卡滞影响操作手感。手轮的中心轮毂部分做了翻边加强处理，提升了方孔位置的接触长度，与方轴配合时的接触面积更大，

　　不会因为局部应力集中导致轮毂位置开裂，即便频繁进行正反向调节操作，连接位置也不会出现磨损松旷的问题。从实际选型的角度来看，这类冲压钢手轮相比铸铁手轮的抗冲击性能更好，在设备运输或者操作过程中如果受到意外碰撞，不会像铸铁件那样出现碎裂崩飞的情况，安全性能更优，同时钢板冲压件的表面处理可以根据使用场景选择镀锌、镀铬或者喷塑，在普通车间环境下采用镀锌处理即可满足防锈需求，在有腐蚀性介质的化工场景下，可以选择镀铬或者304不锈钢冲压的同结构产品，适配不同的工况需求。在三维建模过程中，这类手轮的建模重点在于卷边轮廓的准确还原，以及波浪形轮缘的曲率连续性处理，需要保证轮缘的波浪形曲面顺滑过渡，避免出现棱角导致握持时硌手，同时中心方孔的尺寸公差需要按照对应方轴的配合公差设置，保证装配时的间隙在合理范围内，既不会因为间隙过大出现松旷，也不会因为间隙过小导致装配困难。轮辐与轮毂、轮缘的连接位置需要做合理的圆角过渡，还原冲压工艺的圆角特征，避免出现直角结构，符合实际冲压加工的工艺特性，建模完成后可以直接用于设备的整机装配干涉检查，验证手轮安装后与周边防护罩、其他操作部件的安全距离，避免实际装配后出现手轮转动时与周边部件刮碰的问题。
