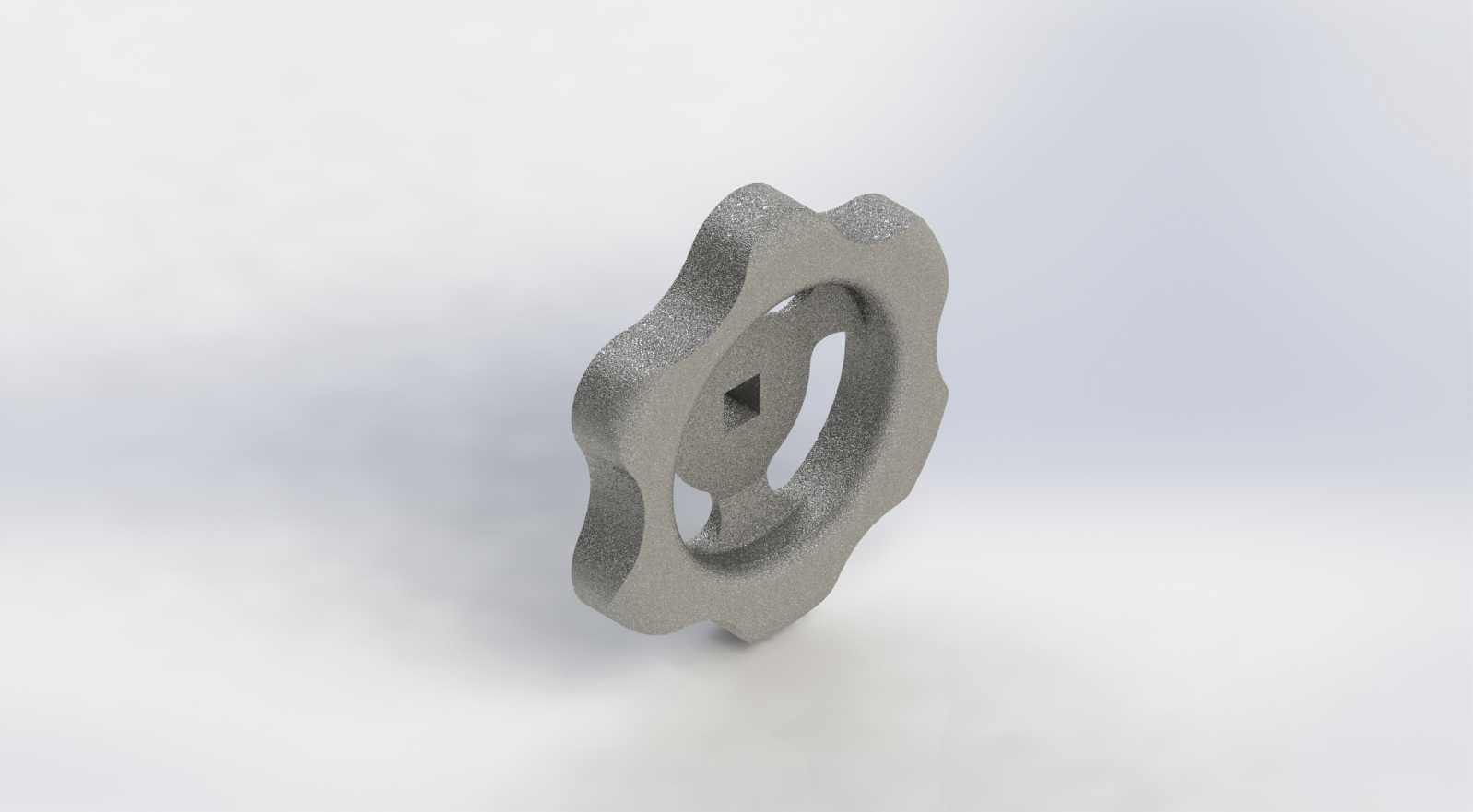

Elesa款GN227直径80冲压钢手轮结构

　　这款冲压成型的星形手轮，是工业设备操作端极为常见的手动调节部件，直径80mm的规格属于中小型操作件范畴，适配多数需要手动微调、锁紧、位移调节的设备工位。从实际应用场景来看，这类手轮广泛覆盖机床进给调节、工装夹具锁紧、输送设备张紧度调整、检测设备平台位移控制、包装机械辊轴位置微调等场景，凡是需要操作人员手动施加扭矩完成机构调节，且操作空间不算特别局促的工位，都能见到同结构手轮的身影。

　　从功能特性上看，冲压钢材质的本体相比铸铁手轮拥有更好的抗冲击韧性，在车间日常操作中如果发生磕碰、工具坠落砸碰，不会像铸铁件那样出现崩边、碎裂的问题，表面的喷塑或喷砂处理也能在常规车间环境下抵御轻度油污、水汽的侵蚀，长期使用不会出现明显锈迹，握持边缘的波浪形星形轮廓完全贴合人手握持施力的形态，不需要额外加装握柄就能让操作人员顺畅施加扭矩，即使佩戴劳保手套操作也不会出现打滑脱手的情况。中心的方孔安装结构是这类手轮的典型连接形式，方孔与阀杆、调节轴的方头配合，不需要额外的键连接就能传递足够的扭矩，避免转动时出现空程，安装时只需要在轴端加装轴向挡圈或者锁紧螺钉就能完成轴向固定，装配工序非常简便，适合批量设备的组装作业。

　　设计思路上，这款手轮采用钢板冲压成型工艺，相比传统铸造手轮省去了浇铸、清砂、多道机加工的工序，生产效率更高，成本控制更优，同时冲压件的壁厚均匀，整体重量比同尺寸铸铁手轮轻30%以上，安装在设备轴端不会给调节轴带来额外的偏重负载，长时间使用也不会因为自重导致轴端偏磨。手轮中部的镂空结构一方面进一步减轻了自身重量，另一方面在操作时如果手上沾有切削液、油污，镂空位置可以让液体及时漏下，不会积在手轮握持面造成打滑，同时镂空结构也方便操作人员在快速转动手轮时穿过手指施力，提升粗调阶段的操作效率。手轮外缘的每个凸起弧面都做了圆角过渡处理，没有尖锐的冲压毛边，即使操作人员快速转动手轮也不会刮伤手套或者手部，符合工业操作件的安全设计要求。

　　从安装边界来看，80mm的外径决定了它的操作回转半径为40mm，在设备布局时只需要在手轮安装位置预留出半径45mm的无遮挡操作空间，就能满足全角度转动的操作需求，中心安装方孔的尺寸适配常规的标准调节轴方头，不需要对轴端做额外的定制加工，手轮的轴向厚度控制在合理范围，不会过多占用设备外侧的安装空间，即使是安装在设备护板外侧、操作面板旁，也不会突出过多造成磕碰隐患。实际选型时，这个尺寸的手轮可承受的手动操作扭矩完全覆盖常规调节工位的需求，不需要担心施加正常操作力时出现结构变形，冲压钢的本体强度足以应对操作人员的常规施力，即使是需要较大锁紧力的夹具工位，配合加长力臂的操作也不会出现手轮断裂、变形的问题。

　　在日常设备维护中，这类手轮几乎不需要额外的保养，表面沾附的油污、切削液用车间常规的清洗剂擦拭即可清理，不会破坏表面的防护层，即使长期在有轻度腐蚀性的切削液环境下使用，也能保持数年的使用寿命，相比塑料手轮，它的抗老化性能更强，不会因为长期接触油污、紫外线照射出现脆化开裂的问题，在工业车间的复杂工况下适配性更强。很多设备原厂配套的手轮损坏后，同规格的这款冲压钢手轮可以直接替换安装，不需要修改安装轴的结构，维修替换的成本极低，是设备运维中常备的通用操作配件。
