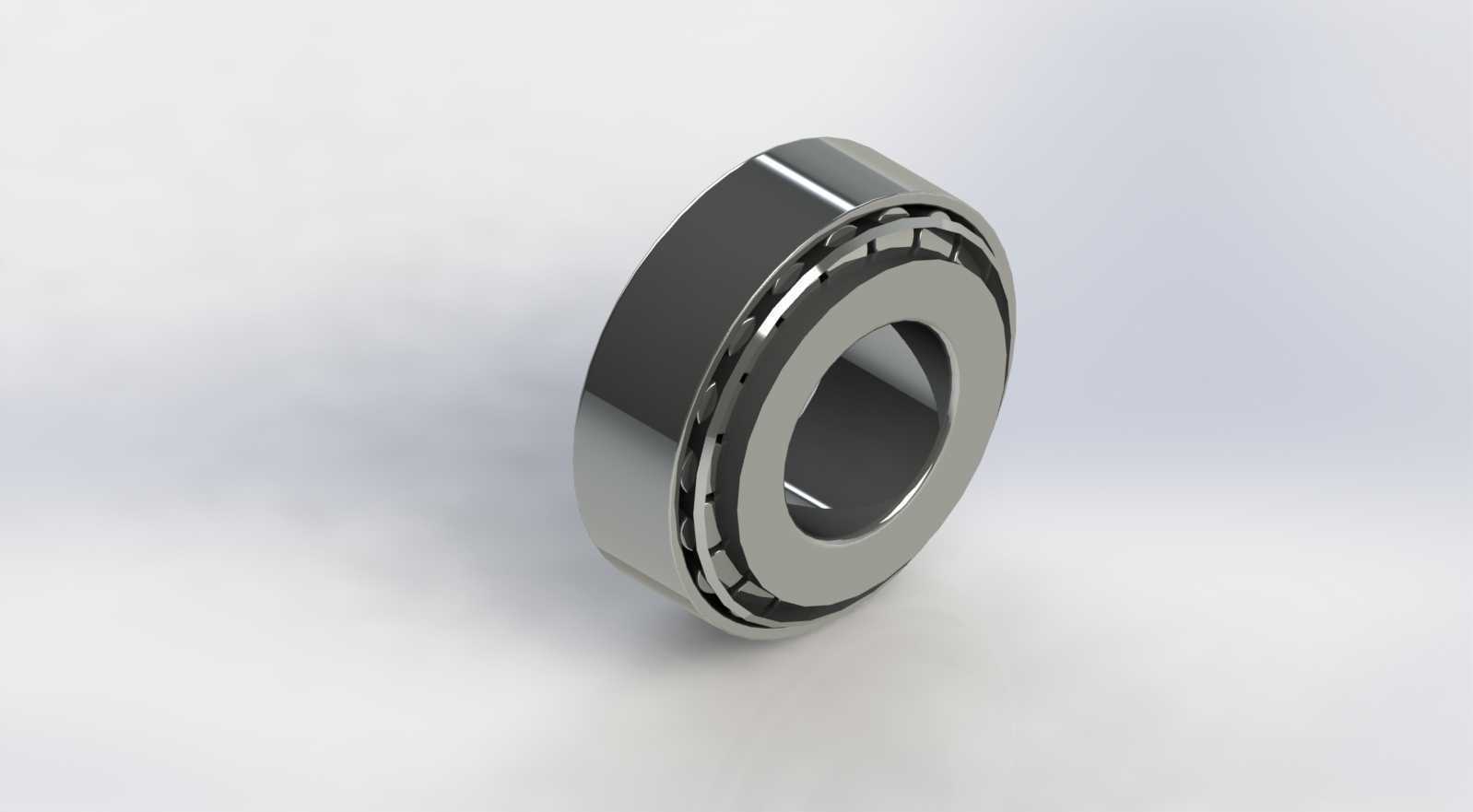

圆锥滚子轴承高精度三维结构设计

　　做了十几年机械结构设计，经手的轴承选型和建模项目少说有上百个，这次的圆锥滚子轴承结构，是针对重载径向与轴向复合载荷工况做的参数化建模，整个建模过程完全参照实际加工装配的公差逻辑来做，没有为了视觉效果做脱离生产实际的曲面简化。先从实际应用场景说，这类轴承最常出现在汽车驱动桥主减速器、机床主轴重载支承端、重型输送机托辊组、工程机械行走机构的轮边支承位置，和普通深沟球轴承不同，它能同时承受大径向载荷和单向轴向载荷，要是成对背对背或者面对面安装，还能承受双向轴向载荷，这也是为什么重载传动部位几乎都优先选这类结构，而不是纯径向承载的球轴承。

　　建模的时候最先敲定的是安装边界尺寸，内圈大挡边的高度、外圈的锥面配合角度、滚动体的锥角是三个核心参数，这三个值不是随便定的：滚动体的锥面母线延长线必须和轴承轴线交于同一点，这是保证滚动体在滚道里做纯滚动、避免滑动摩擦造成早期点蚀的核心设计逻辑，很多新手建模的时候容易忽略这个点，做出来的模型滚动体和滚道是线接触但锥度不匹配，实际转起来会有滑动磨损，根本没法用在实际设备里。然后是保持架的结构，这次做的是冲压钢保持架，窗孔的位置刚好兜住每一个圆锥滚子，窗孔的边缘做了微小的倒角，对应实际生产里的去毛刺工序，避免装配的时候刮伤滚动体表面，保持架和内圈挡边之间预留了合理的轴向间隙，这个间隙是给热膨胀留的余量，设备高速运转的时候轴承温升会达到三四十度，金属件热胀冷缩要是没留间隙，很容易出现保持架卡滞、抱轴的故障。

　　外形尺寸上，内圈的内径是和轴做过盈配合的基准面，建模的时候特意把配合面的圆柱度公差在模型里做了隐含标注逻辑，方便后续出工程图的时候直接调用形位公差；外圈的外径是和轴承座孔配合的面，考虑到实际装配的时候外圈有时候需要做轴向游动来补偿轴的热伸长，配合公差比内圈稍松，模型里外圈的安装倒角、内圈的装配引导倒角都做了符合安装规范的尺寸，不会出现倒角太小装配时啃伤配合面、倒角太大降低配合有效长度的问题。

　　再说说实际使用里的设计考量，很多设备维修的时候容易把这类轴承装反，其实从结构上就能看出来，内圈带大挡边的一侧是承受轴向载荷的受力侧，建模的时候特意把挡边的受力面做了符合接触应力要求的曲率，不是简单的直角平面，这样滚动体端面和挡边接触的时候是面接触而非线接触，能大幅降低挡边的接触应力，延长轴承的使用寿命。滚动体的数量是根据额定动载荷计算出来的，在保证保持架强度的前提下尽可能多排布滚动体，提升整体承载能力，相邻滚动体之间的间隙刚好够润滑脂通过，运转的时候润滑脂能顺着保持架的间隙流到滚道接触面上，形成稳定的油膜，避免干摩擦。

　　整个模型的装配逻辑完全和实际装配流程一致：先把圆锥滚子依次装入保持架的窗孔，再把内圈从保持架的小端压入，让滚动体内锥面和内圈滚道完全贴合，最后压入外圈，整个装配过程没有过定义的配合，所有配合面都是实际生产中存在的接触关系，没有额外添加辅助配合面，导入到装配体里做运动仿真的时候，可以直接添加旋转配合，模拟实际运转时的滚动体自转加公转的运动状态，不会出现配合报错、运动干涉的问题。对于做设备选型的工程师来说，这个模型可以直接调入传动系统装配体里做干涉检查，核对轴承座孔、轴肩的尺寸是否匹配，不用再重新建模核对安装空间；对于做三维建模的学习者来说，可以通过拆解这个模型，理解圆锥滚子轴承的承载逻辑、装配关系，掌握这类重载支承部件的设计要点，避免在实际设计里出现选型错误、结构干涉的低级问题。
