地铁用数显压力检测装置结构设计

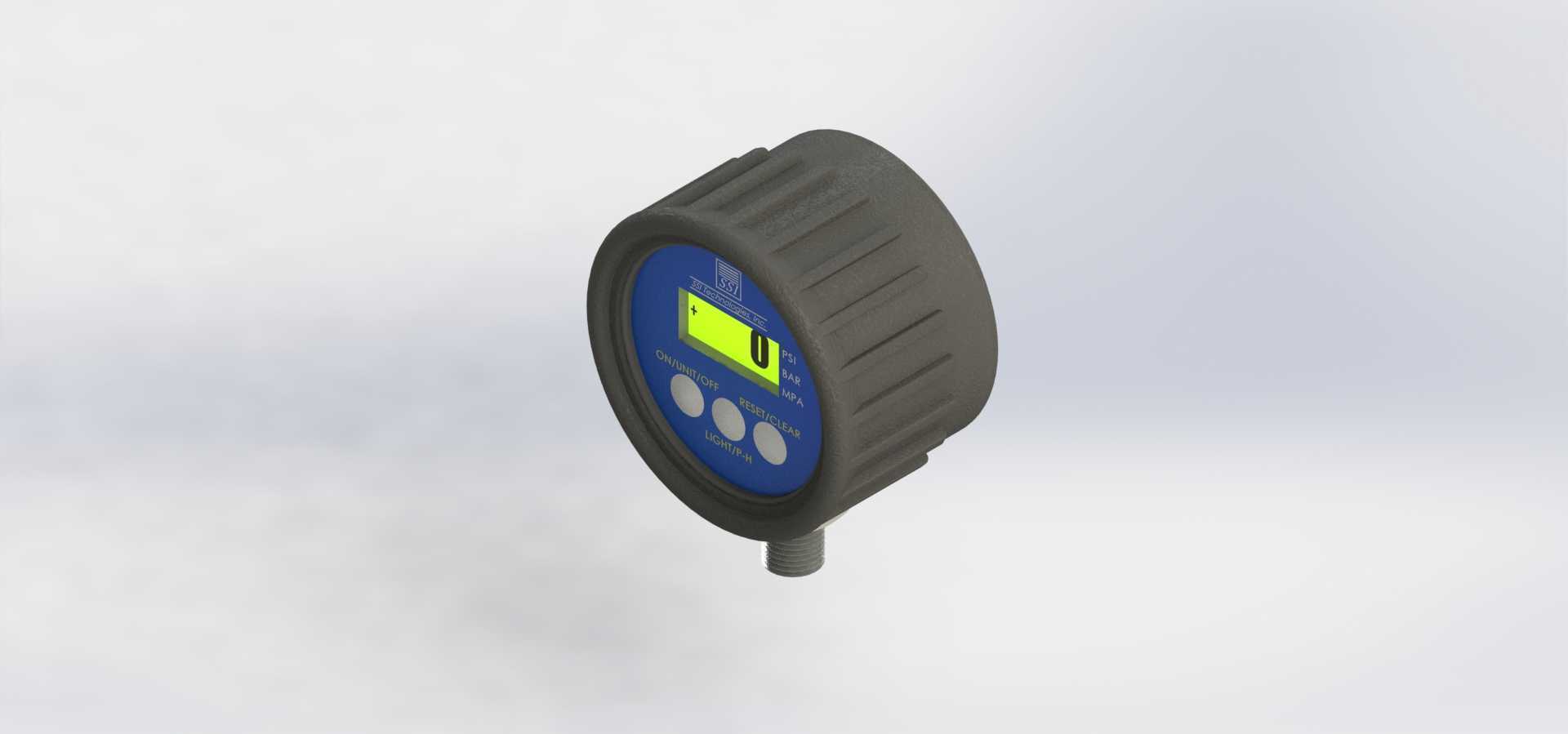

　　这款数显压力检测装置主要面向地铁车辆气路系统、站台气动管路的压力监测场景设计，日常运维中，这类仪表需要长期稳定采集压缩空气管路的实时压力值，为车辆制动系统、站台屏蔽门气动驱动单元的压力状态提供可视化数据支撑，避免压力异常引发的设备故障或安全隐患。从实际使用需求出发，设计时首先考虑了地铁场景的复杂工况：设备周边存在持续振动、温湿度波动范围大，部分安装位置还会接触到管路凝露、少量油污，因此外壳采用带防滑筋的硬质工程塑料材质，圆周方向的防滑筋既方便运维人员徒手拧紧安装，也能在拆装时增加摩擦力，避免戴劳保手套操作时打滑，同时外壳壁厚做了均匀加厚处理，抗冲击性能可满足日常运维中的磕碰需求，不会因轻微碰撞出现壳体开裂的情况。

　　显示区域采用嵌入式安装的液晶数显屏，屏幕做了下沉式设计，周边的蓝色面板边框高出屏幕表面1.2mm，即使面板正面受到剐蹭，也不会直接刮花屏幕表层，屏幕背光选用高对比度黄绿色，在地铁隧道内的弱光环境、站台照明的强光反射下都能清晰读取数值，避免传统指针表在光线不佳时读数误差大的问题。屏幕下方设置三个实体操作按键，按键采用凸起的圆形软胶材质，戴薄劳保手套也能准确按压，不会出现触控失灵的情况，按键功能分别对应单位切换、峰值清零、报警阈值设置，满足日常运维中的参数调整需求，不需要额外连接调试设备即可完成现场参数配置。设备底部的外螺纹连接接头采用标准管螺纹设计，适配地铁气路系统通用的管路接口规格，安装时不需要额外加工转接头，

　　直接拧入管路预留的检测端口即可完成安装，接头根部做了密封面预留，安装时缠绕生料带或加装密封圈即可实现可靠密封，不会出现压力泄漏的问题。整体外形为短圆柱结构，轴向尺寸控制在合理范围，安装后突出管路表面的长度不会超出地铁设备舱的安装间隙，避免周边管线布置时与仪表发生干涉，径向圆周的最大直径也适配常规仪表安装支架的尺寸，既可以直接螺纹安装在管路上，也可以通过支架固定在设备舱壁面上，适配不同的安装位置需求。内部结构设计上，压力传感模块与显示电路板做了分体式减震连接，传感模块直接与接头部位的压力腔连通，减少压力传递过程中的误差，电路板与外壳之间预留了减震缓冲间隙，填充软性导热硅胶，既可以传递电路板工作产生的热量，也能过滤车辆运行、

　　设备工作带来的持续振动，避免长期振动导致电路板元器件虚接，延长设备的无故障运行时间。面板与外壳的接缝处做了凹凸卡扣配合结构，装配后接缝均匀，配合内部的密封胶圈，可以阻挡日常环境中的水汽、灰尘进入壳体内部，满足常规工业现场的防护要求，不需要额外做防水处理即可适应地铁设备舱的使用环境。在建模过程中，所有配合尺寸都按照实际加工公差做了预留，外壳的脱模斜度、加强筋的厚度都符合注塑加工的工艺要求，不会出现壁厚不均导致的注塑缩痕问题，按键与面板开孔的配合间隙控制在合理范围，既不会出现按键卡滞，也不会因间隙过大进入灰尘。数显屏的安装位置做了定位柱设计，装配时可以直接卡入定位，不需要反复调整屏幕角度，提升装配效率，接头部位的螺纹参数严格遵循通用管螺纹标准，和现有市面常用的同规格压力表安装尺寸完全兼容，可以直接替换原有老旧的指针式压力表，不需要改动原有管路结构，降低设备升级改造成本。
