带操作手柄圆盘式工业调节手轮结构

　　在各类工业生产设备的操作端，手动调节部件的可靠性直接决定了设备调试、参数微调环节的操作效率与精度，这款带直立操作手柄的圆盘式手轮，就是面向设备手动调节场景设计的操作构件。从实际应用场景来看，这类手轮常见于中小型加工设备的进给调节端、流体管路阀门的手动控制端、工装夹具的位置锁紧调节端，以及各类试验台架的参数微调机构上，相比无手柄的光面手轮，直立式的操作手柄能让操作人员在戴劳保手套的工况下依然获得足够的施力点，避免操作打滑的问题。

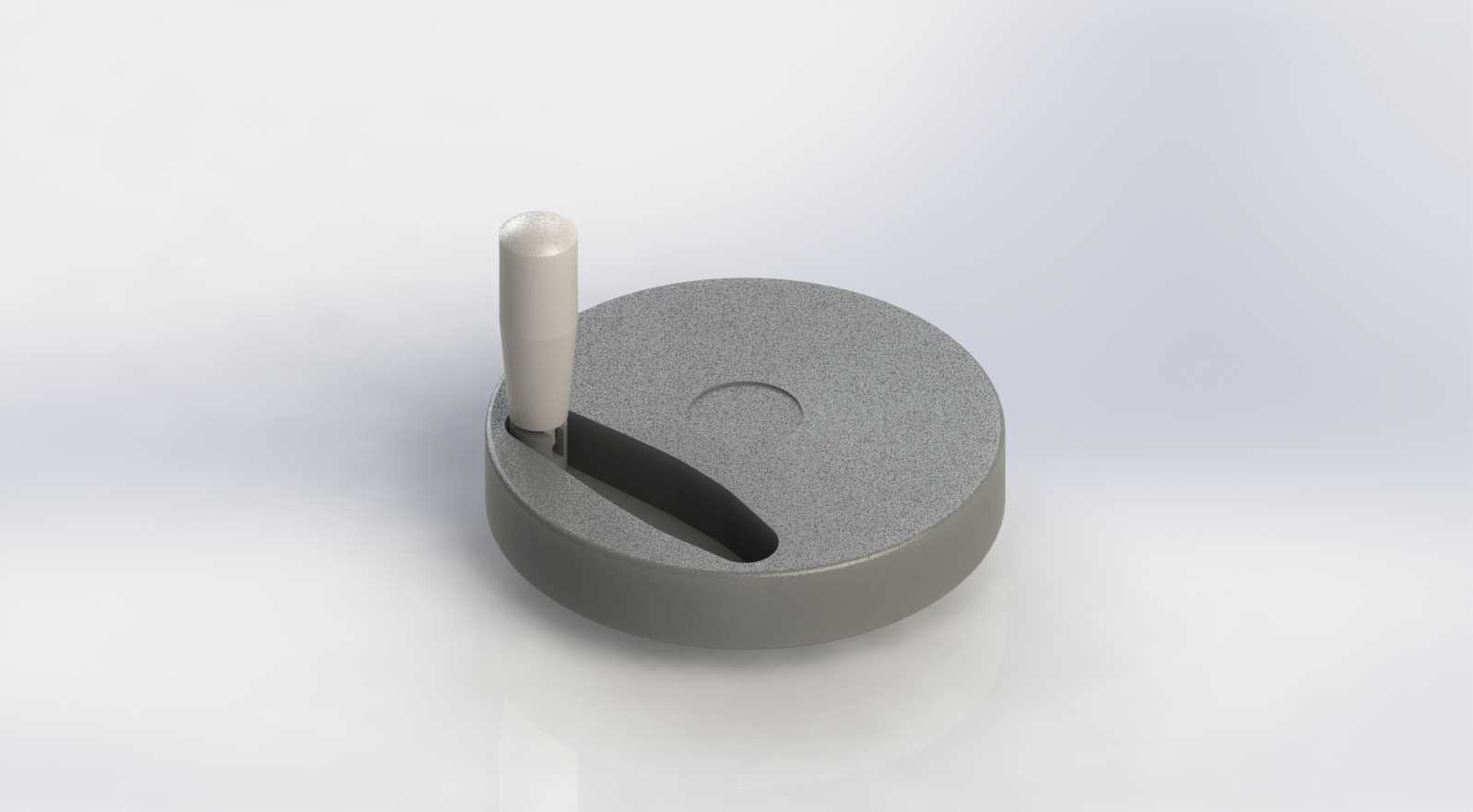

　　从功能特性上看，这款手轮采用圆盘主体加偏心直立手柄的组合结构，圆盘主体的平面上预留了内凹的安装定位槽，能够直接与设备端的调节轴端配合，通过轴键或者顶丝完成周向固定，转动手轮时即可带动调节轴同步旋转，实现直线进给或者角度调节的动作。手柄与圆盘主体采用嵌入式的安装结构，手柄根部嵌入圆盘的偏心槽内，既保证了手柄与圆盘连接的结构强度，避免长期施力转动后手柄出现松脱晃动，也让手柄与圆盘的衔接处没有突出的棱角，减少操作过程中剐蹭操作人员衣物或者周边管线的风险。手轮的圆盘边缘做了小弧度的圆角过渡，没有尖锐的加工棱边，即使操作人员快速转动手轮时误碰到盘体边缘，也不会造成划伤类的工伤，符合工业操作件的安全设计要求。

　　在设计思路上，这款手轮没有采用传统手轮的整圈轮辐加外圈握柄的结构，而是采用实心圆盘加单一直立手柄的布局，一方面实心圆盘的结构刚性更好，在需要较大锁紧力矩的工况下，不会出现轮辐变形导致的调节虚位，另一方面单手柄的设计让手轮的整体结构更紧凑，不需要预留整圈握柄的操作空间，在设备安装空间局促的调节点位，依然可以顺利完成安装和操作。手柄的柱面做了细微的防滑纹理处理，表面没有过于突兀的防滑纹路，既保证了施力时的摩擦力，也不会在长期操作后硌伤操作人员的手掌，适合需要频繁微调的操作场景。圆盘主体上的中心定位凹台，在安装时可以直接套在设备轴端的定位轴颈上，保证手轮的旋转中心与调节轴的轴线完全重合，避免安装偏心导致的转动卡滞、调节力矩不均的问题。

　　从外形尺寸与安装边界来看，这款手轮的圆盘主体直径为175mm，这个尺寸属于中小型操作手轮的常用规格，既不会因为直径过小导致调节时需要施加过大的操作力，也不会因为直径过大占用过多的设备外部空间。直立手柄的高度经过匹配设计，操作人员握持手柄时，手掌与圆盘平面之间留有足够的间隙，不会出现转动时手指被夹在圆盘与设备安装面之间的问题。安装时需要注意，手轮安装面与设备端面板之间需要预留至少5mm的间隙，避免手轮转动时与设备面板或者周边的紧固件发生摩擦，手柄的旋转轨迹范围内不能布置刚性管线或者突出的结构件，防止转动手柄时出现碰撞干涉。手轮的整体厚度控制在合理范围内，安装后突出设备面板的尺寸不会过大，避免车间内物料转运时误碰手轮导致设备参数被意外改动。

　　在实际选型适配时，这类手轮适合调节力矩在15N·m以内的手动调节场景，过大的锁紧力矩会超出手柄与圆盘连接结构的承载上限，长期过载使用可能导致手柄根部断裂。手轮的材质选用高强度工程聚合物，相比传统的铸铁手轮重量更轻，转动时的惯性更小，微调时的控制精度更高，同时工程材质具备不错的耐油污、耐切削液腐蚀的特性，在机加工车间、装配生产线这类存在油污飞溅的场景下使用，不会出现锈蚀掉漆的问题，日常维护只需要定期擦拭表面油污即可，不需要额外做防锈处理。手轮的偏心槽结构除了容纳手柄根部之外，还可以作为调节位置的视觉标识，操作人员可以通过偏心槽的指向位置，快速判断当前调节轴的旋转角度，在需要重复定位的调节场景下，能够大幅提升调试效率，不需要每次调节都反复核对刻度位置。
