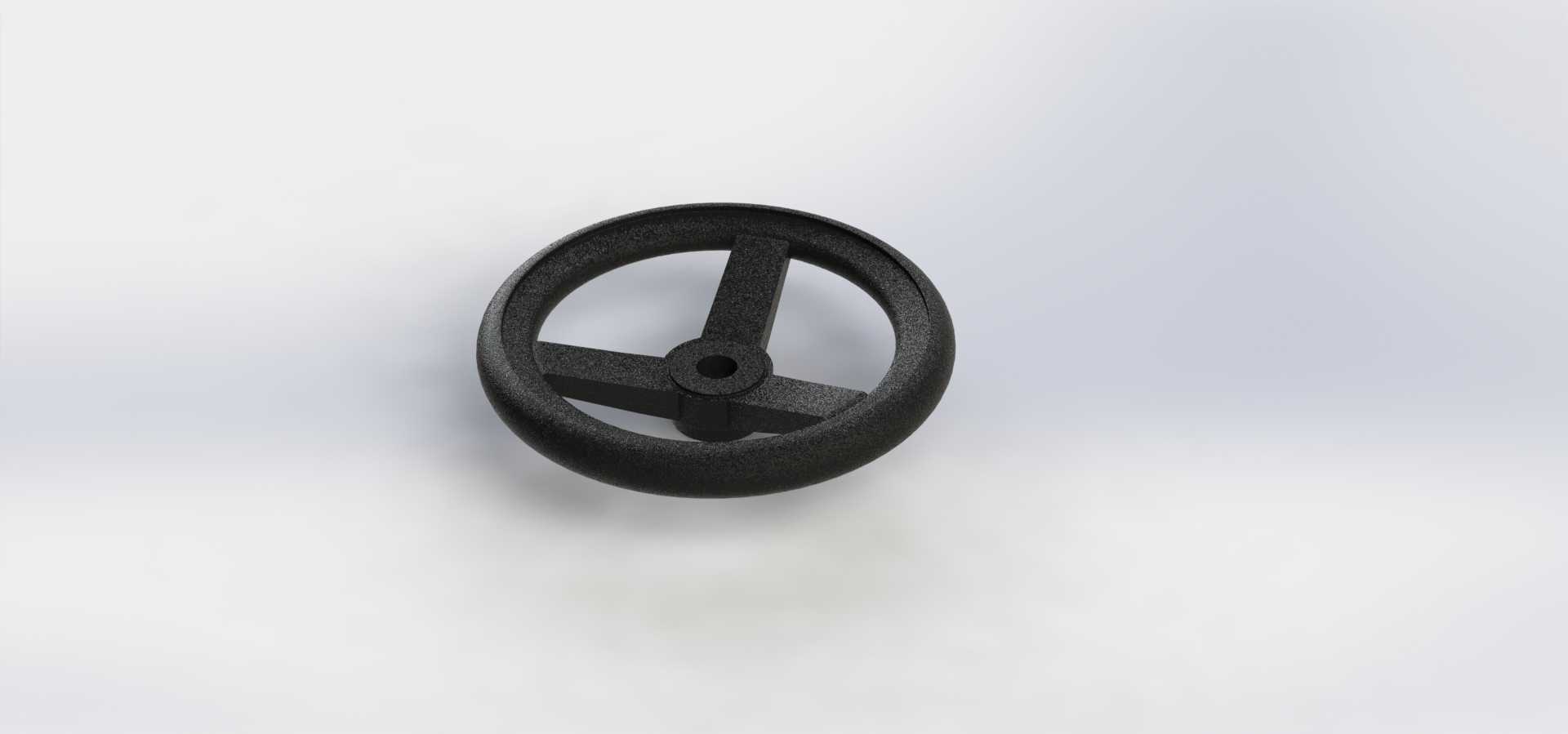

三辐式圆轮缘手动操作手轮结构

　　这类三辐式手轮是工业设备上极为常见的手动操作部件，日常在机床进给调节、阀门开度控制、工装夹具锁紧、输送线张紧调整等场景都能见到它的身影，区别于直柄手轮、波纹手轮的结构，三辐条的设计在轮缘握持施力和中心安装座之间形成了稳定的传力路径，既不会像两辐结构那样在特定角度出现施力死角，也比四辐、五辐结构减少了不必要的材料冗余，兼顾操作手感和零件自重的平衡。从实际使用场景来看，这类手轮通常安装在设备的调节轴端，操作人员握持轮缘转动时，中心的安装孔会带动轴件同步旋转，实现直线位移或者角度偏转的调节，轮缘的外圈做了圆滑的过渡处理，没有尖锐棱角，即便操作人员戴劳保手套操作也不会出现勾挂、硌手的问题，辐条和轮缘、中心座的衔接位置都做了圆角过渡，

　　避免应力集中导致长期受力后出现辐条断裂的问题。在设计这类手轮结构的时候，首先要匹配安装轴的直径确定中心安装孔的尺寸，通常中心孔会配套键槽或者顶丝孔，用来和轴件实现周向固定，避免转动时出现打滑空转的情况；轮缘的外径尺寸需要根据操作力矩来确定，需要的操作力矩越大，轮缘外径就做的越大，利用杠杆原理降低操作人员的施力力度，常规小型设备上用的这类手轮外径多在80mm到160mm之间，适配大部分需要精细调节的工位。安装边界上，手轮装配后需要预留足够的握持操作空间，轮缘外侧和设备防护罩、相邻操作件之间至少要留出50mm以上的间隙，避免转动时磕碰操作人员手部或者相邻部件，辐条的厚度根据手轮整体尺寸做匹配，保证在额定操作力矩下辐条不会出现塑性变形，

　　中心安装座的轴向长度要和轴端的伸出长度匹配，保证锁紧后手轮不会出现轴向窜动。从结构细节来看，这类手轮的中心位置通常会预留标识安装位，可以粘贴刻度盘或者方向标识，方便操作人员判断调节的位移量或者转动方向，部分工况下还会在轮缘位置增加可折叠的转动手柄，需要快速转动的时候可以翻出手柄握持，实现更快的转速调节，不需要的时候手柄可以折回贴合轮缘，避免突出的手柄剐蹭周边物件。材质选择上，这类手轮多采用增强尼龙或者铸铁材质，尼龙材质的自重更轻，绝缘性能好，适合用在有绝缘要求、需要频繁拆装的设备上，铸铁材质的手轮刚性更好，耐温性能更强，适合用在重载、高温工况的设备上，表面做喷塑或者发黑处理，提升防锈耐腐能力，适应车间多油污、多粉尘的使用环境。

　　实际选型的时候，除了匹配安装轴径和操作力矩，还要考虑操作频率，如果是需要频繁转动调节的工位，优先选择轮缘做了防滑纹理的款式，提升握持摩擦力，减少施力时的打滑情况，如果是仅在设备调试、检修时才会操作的工位，就可以选择表面光滑的款式，降低加工成本。这类手轮的结构看似简单，但在设计时需要充分考虑人机工程学，轮缘的截面形状要贴合人手握持的弧度，太细的轮缘握持时压强过大，长时间操作容易硌手，太粗的轮缘又会导致握持不牢，转动时发力不畅，通常轮缘的截面直径控制在15mm到25mm之间，适配大部分成年人的握持尺寸。辐条的排布采用120度等分的结构，不管手轮转至哪个角度，至少有一根辐条处于方便施力的位置，操作人员不需要大幅度调整手部位置就能持续转动手轮，提升调节操作的流畅度，中心安装座的端面要做平整处理，和轴肩贴合时没有间隙，保证装配后手轮的端面跳动量控制在允许范围内，避免高速转动时出现晃动感。在三维建模过程中，这类零件的建模逻辑通常是先绘制中心安装座的回转轮廓，通过旋转命令生成基体，再绘制单根辐条的截面轮廓，沿轮缘径向拉伸后通过圆周阵列生成三根辐条，最后绘制轮缘的回转轮廓旋转生成外圈结构，衔接位置做圆角过渡处理，后续如果需要做工程图输出，还要标注清楚安装孔的尺寸公差、键槽的位置尺寸、轮缘的外径公差以及整体的形位公差，保证加工出来的零件能和对应轴件顺利装配，转动时没有卡滞、偏心的问题。
