横河ZR402G工业气体分析仪结构设计

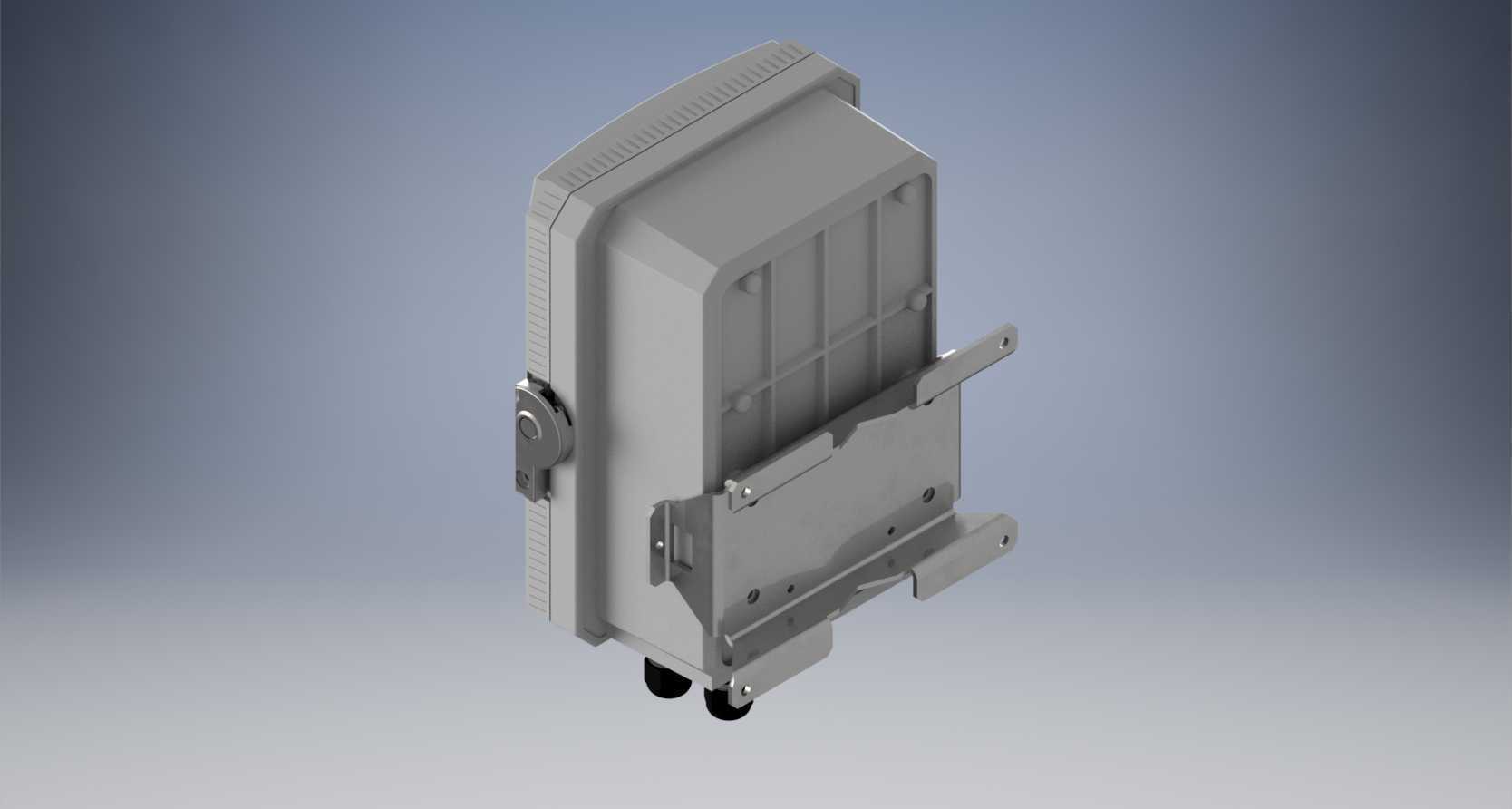

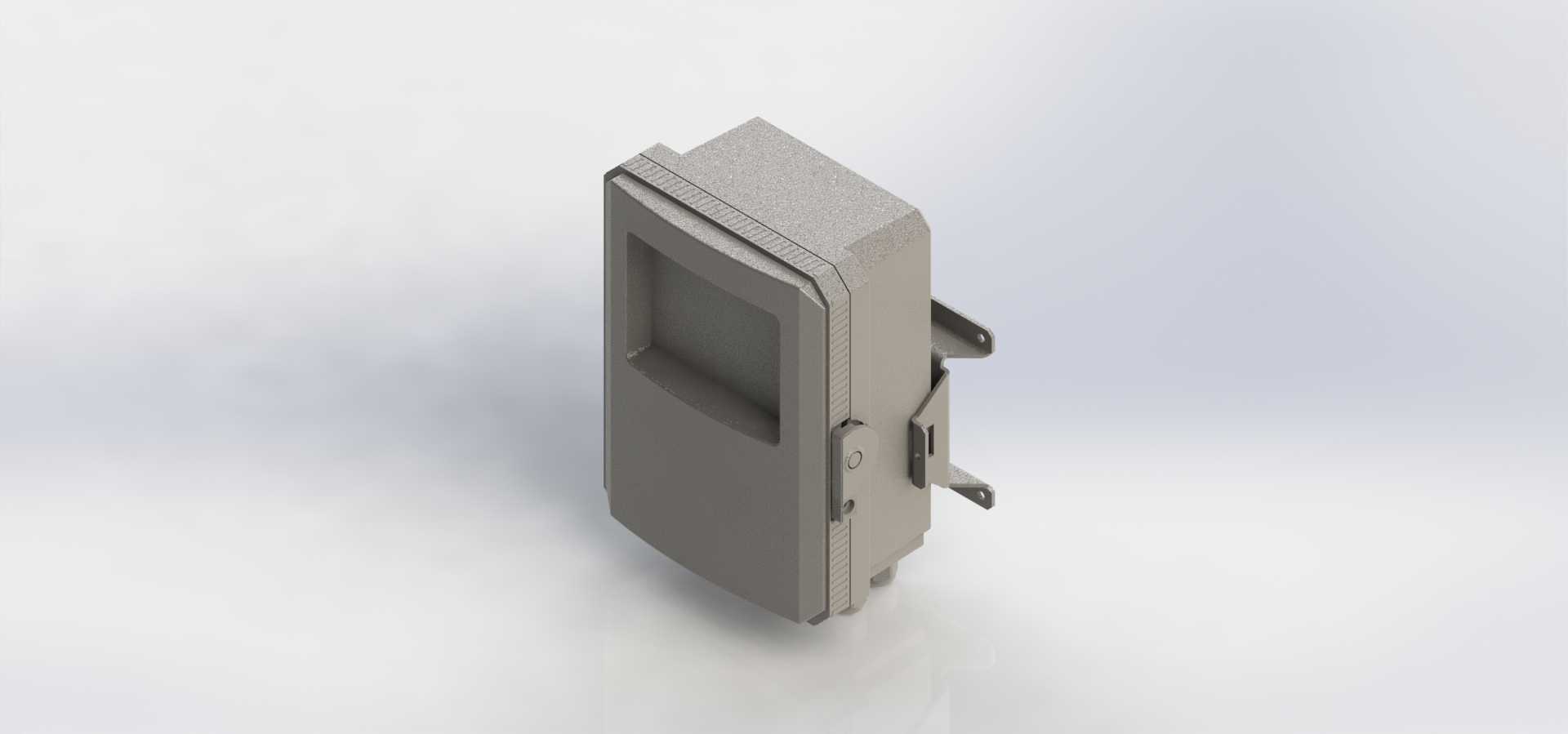

　　在流程工业的在线气体监测场景里，这类壁挂式气体分析设备的结构设计，往往要兼顾现场安装的适配性、恶劣工况下的防护能力，以及内部检测模组的布局合理性。这款横河ZR402G气体分析仪的三维结构，完全贴合现场侧装、壁挂安装的实际使用需求，外壳采用带加强筋的压铸壳体结构，侧边预留的两个带安装孔的固定支耳，是结构设计里重点考量的安装边界部分，支耳的孔位间距、伸出长度都经过现场安装工况的校核，既可以直接固定在工艺管道旁的仪表支架上，也能适配现场的仪表保护箱内壁安装，不需要额外做转接支架，减少现场安装的加工工作量。

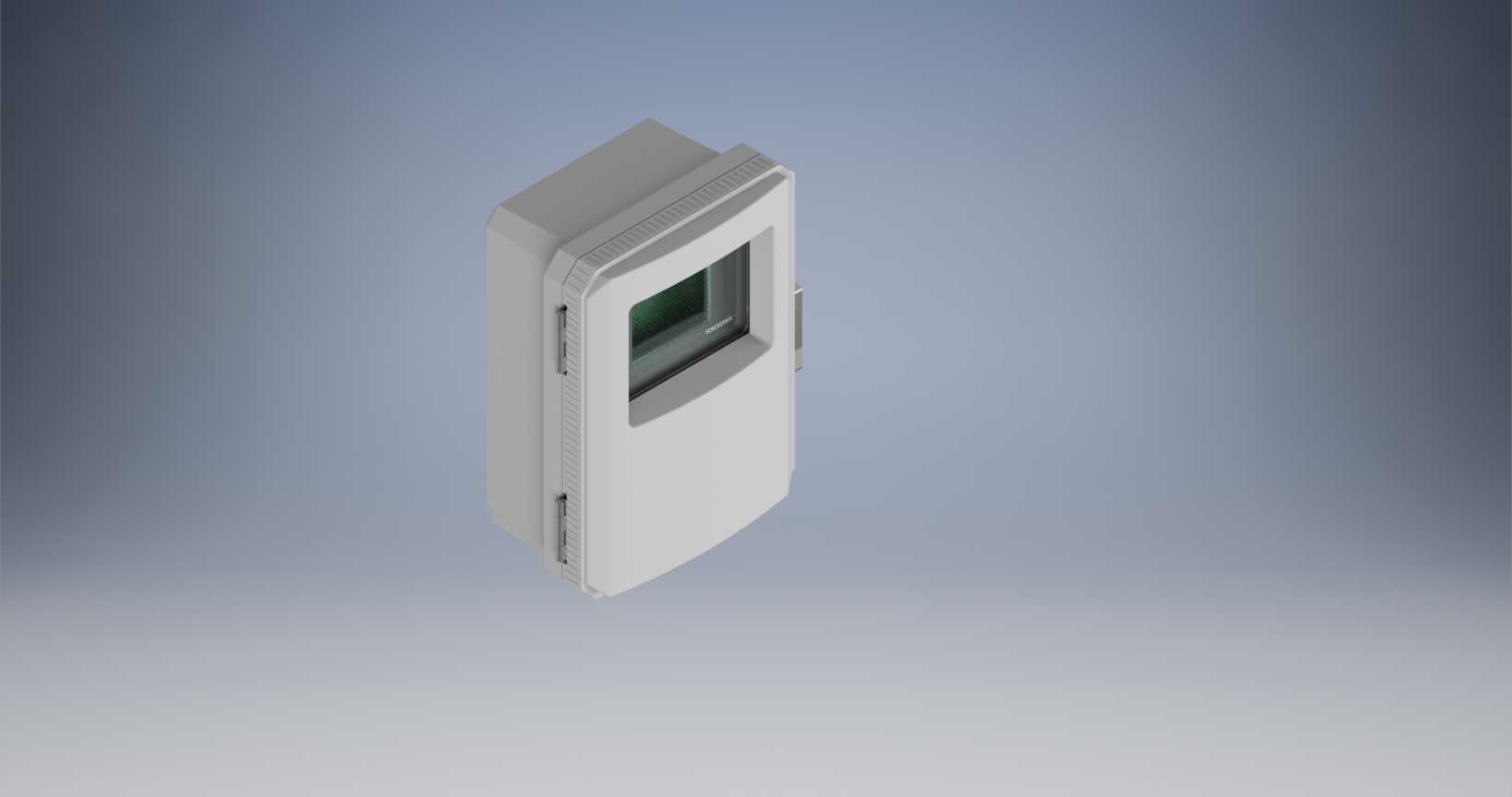

　　从设备实际用途来看，这类在线气体分析仪主要用在石化、冶金、电力行业的烟气排放监测、工艺过程气体组分分析环节，需要长期在有粉尘、温湿度波动的工业现场连续运行，所以外壳的密封结构设计是核心要点。模型里能看到壳体的合缝处做了阶梯式止口结构，配合嵌入式的密封胶条安装槽，能达到工业现场要求的IP65防护等级，避免现场的粉尘、水汽侵入内部损坏检测元件。正面的嵌入式观察窗区域做了内凹的防护结构，既可以保护内部的显示模组不被现场的磕碰损坏，也能避免强光直射显示区域影响运维人员读数，窗沿的倾斜角度也做了优化，站在地面运维的常规视角下刚好能清晰看到屏幕显示的数值，不需要刻意调整站位。

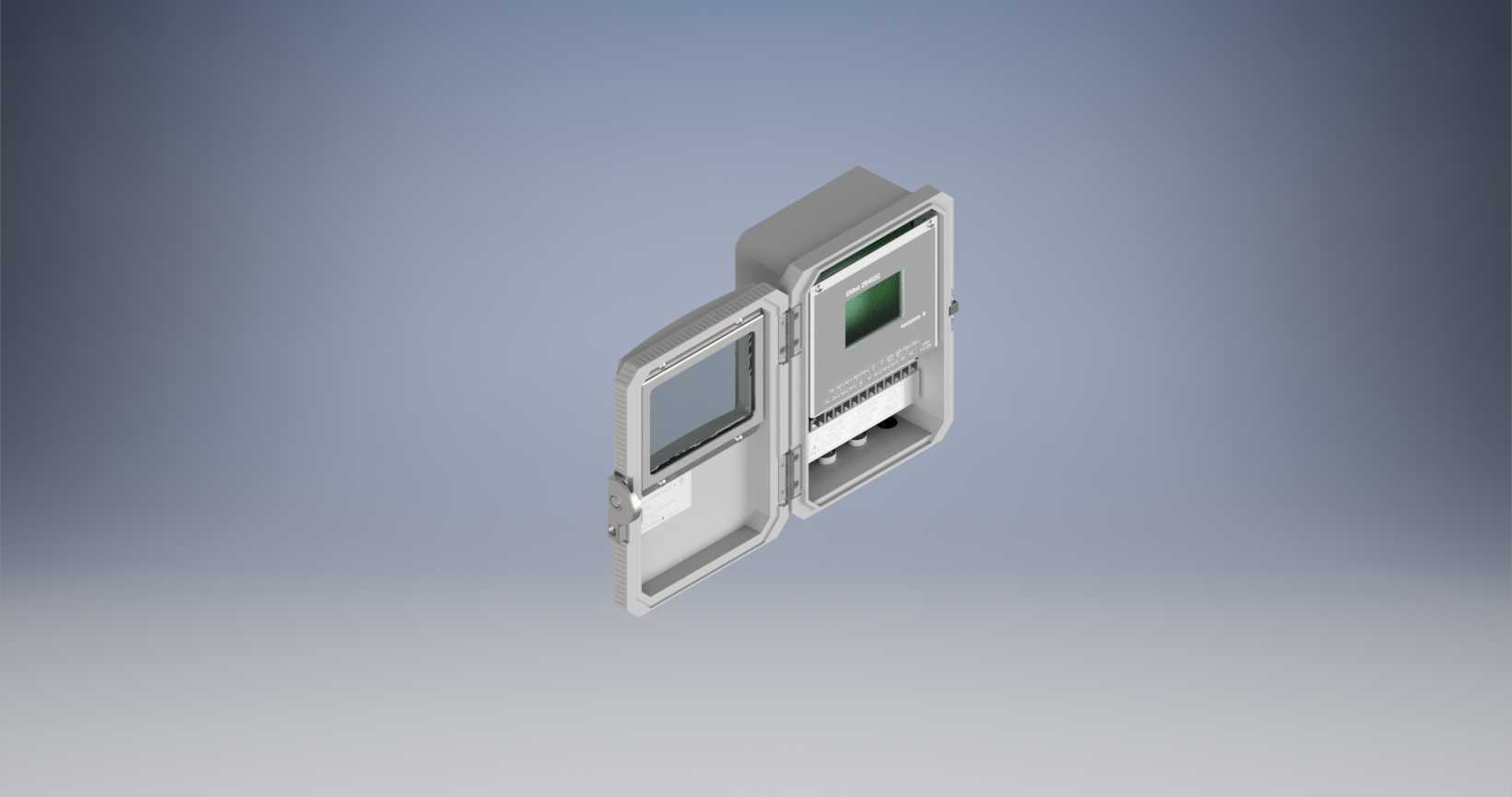

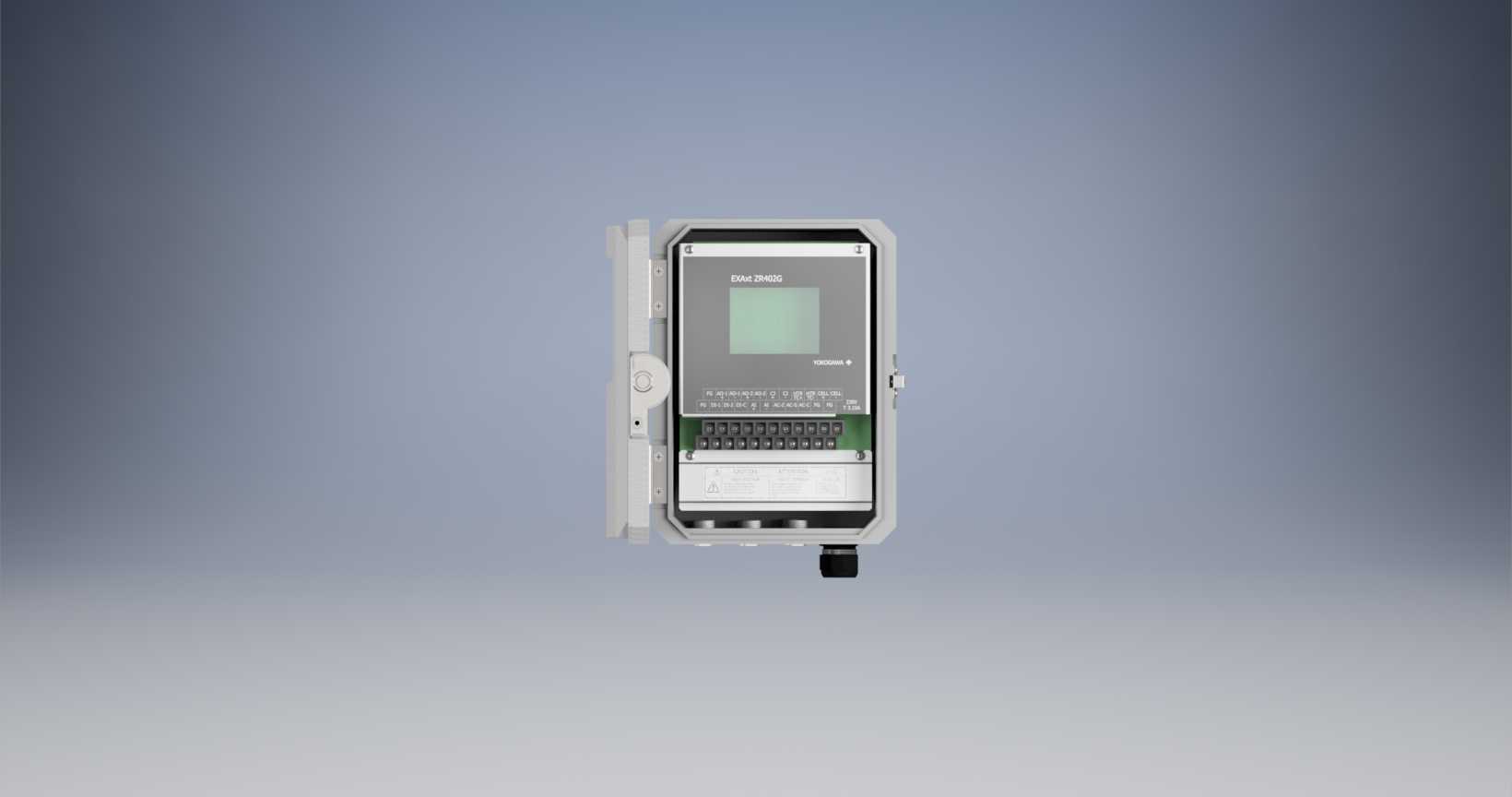

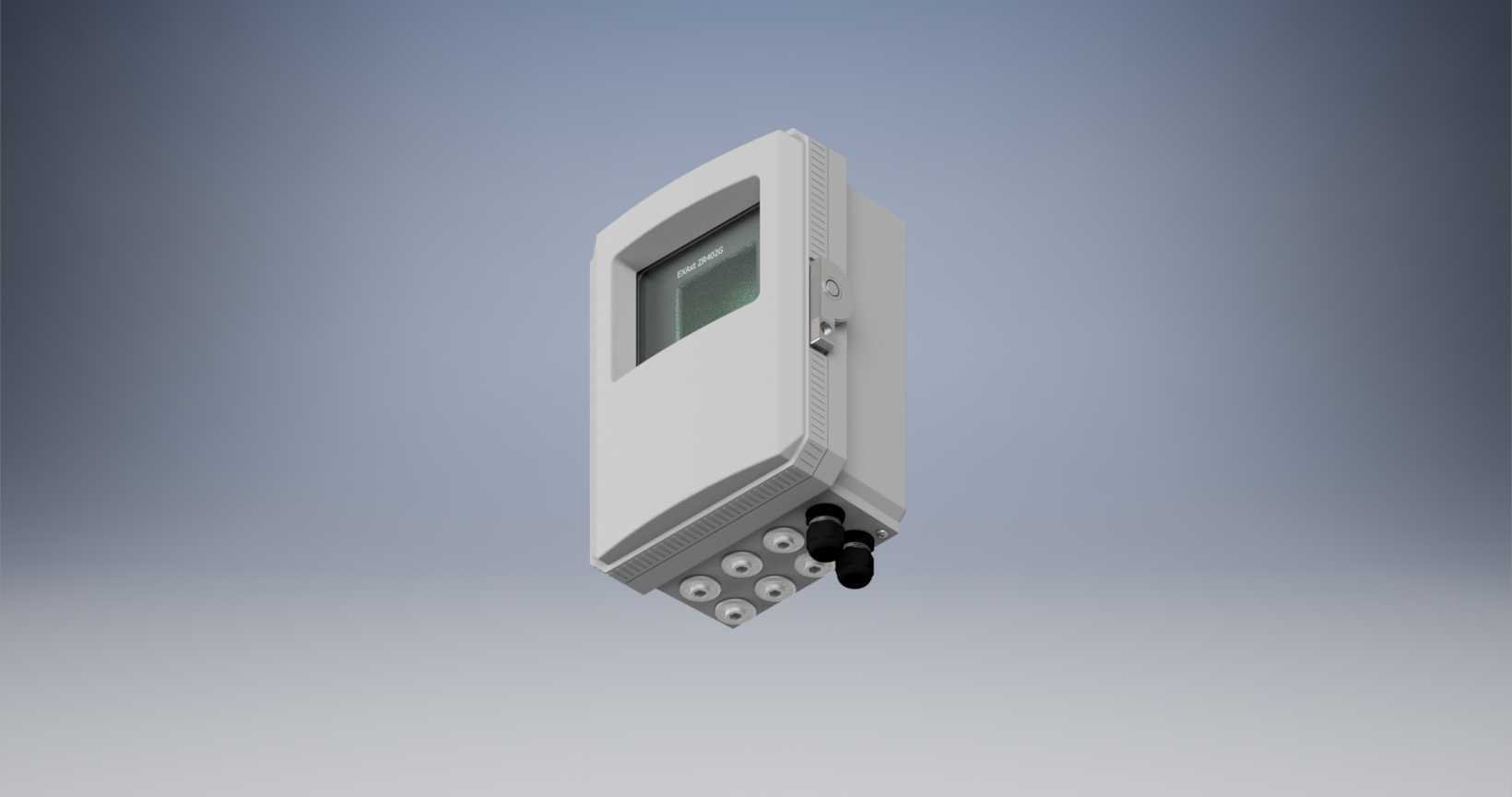

　　产品的功能特性在结构上也有对应的设计体现，侧面的快开锁扣结构，不需要借助专用工具就能打开壳体前盖，方便运维人员定期校准内部的检测传感器、更换过滤元件，锁扣的位置做了防误触的凸起挡边，避免现场巡检时意外碰开锁扣导致壳体敞开。壳体内部的安装柱位布局，是按照横河原厂的检测模组、信号处理板、电源模块的实际尺寸排布的，各个模组之间预留了足够的走线空间，强弱电的走线路径做了物理分隔，避免信号干扰影响检测精度。壳体下方预留的格兰头安装位，位置刚好对应内部模组的接线端子排，现场布线时电缆可以直接从下方穿入接至端子，不需要在内部做多余的走线弯折，减少接线的工作量。

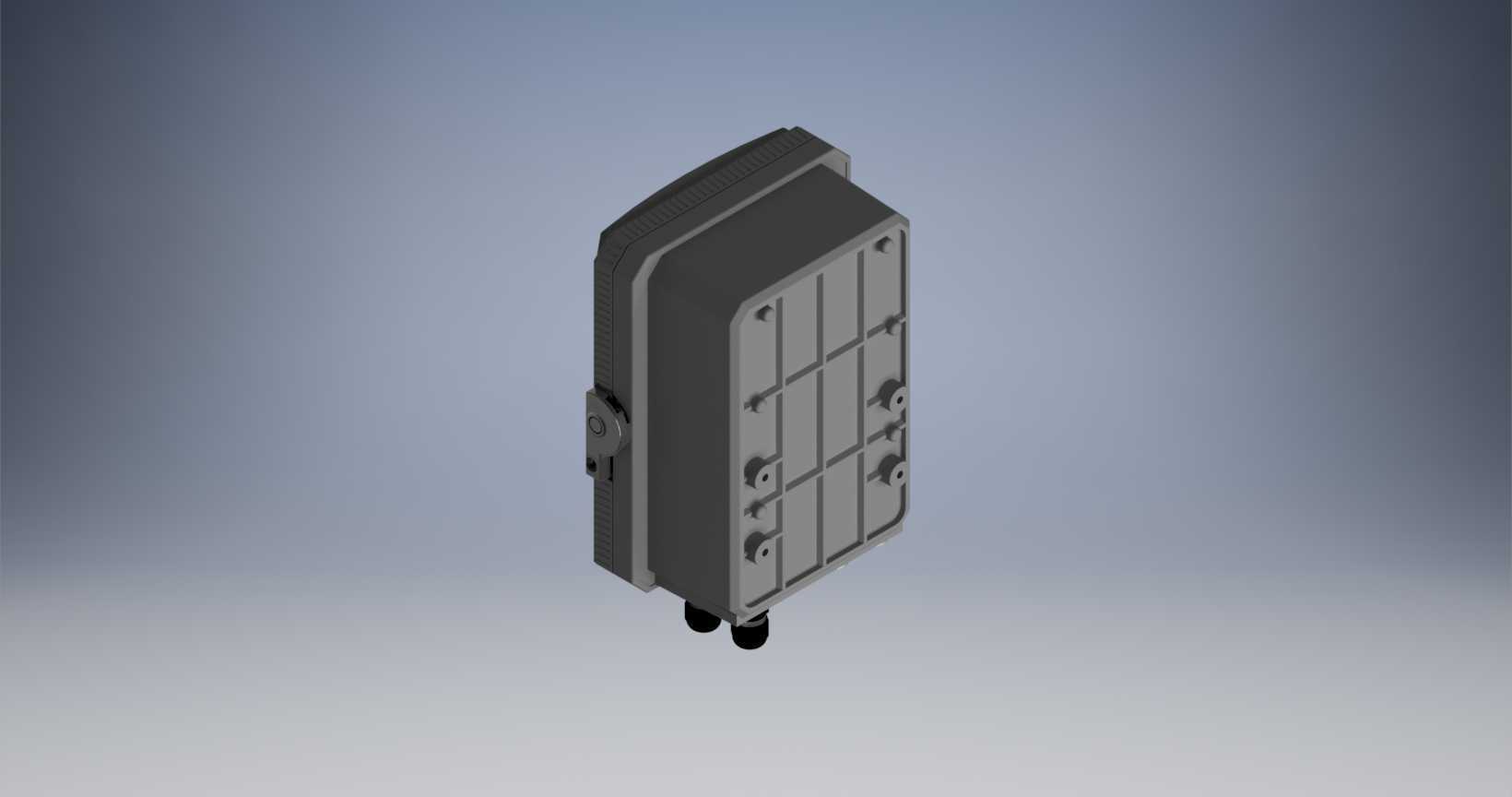

　　从设计思路上来说，这款分析仪的结构没有做多余的异形造型，所有的外形折线、凸起结构都是服务于功能需求：壳体表面的细密筋条，一方面是增加压铸壳体的结构强度，减少薄壳件的形变概率，另一方面也能增加壳体的散热面积，让内部电路、检测模组工作产生的热量能更快散出，避免长期高温运行缩短元件寿命。整体外形的长宽高尺寸控制在紧凑的区间内，不会占用过多的现场安装空间，对于现场仪表安装位置紧张的改造项目来说，这种紧凑尺寸的结构适配性更强。安装支耳的位置做了下沉式的加强结构，即使在有振动的管道旁安装，长期运行也不会出现支耳断裂、壳体移位的问题，支耳上的安装孔做了长圆孔设计，允许现场安装时有几毫米的位置调整量，降低支架加工的精度要求，适配现场安装时的尺寸误差。

　　在细节结构上，前盖的把手位置做了贴合手型的内凹设计，开关前盖时受力更顺手，不会出现打滑的情况。壳体的边角都做了圆角过渡，避免安装运维时尖锐的边角划伤操作人员，也能减少压铸时的应力集中问题，降低壳体生产时的不良率。内部的模组安装位都做了定位凸台，组装时各个元件可以直接卡在凸台上定位，不需要反复调整位置，提升组装效率。从三维建模的角度来看，这个模型完整还原了设备的所有安装接口、结构细节，不管是做现场安装布局的BIM校核，还是做同类分析仪表的结构参考设计，都能直接提取对应的尺寸参数，不需要再额外测绘实物，能大幅缩短设计阶段的测绘、建模时间。对于做工业仪表结构设计的工程师来说，这类成熟量产设备的结构细节，有很多可以借鉴的设计点，比如密封止口的尺寸比例、安装支耳的加强形式、运维操作的人机工程设计，都是经过大量现场应用验证的成熟方案，能避免新设计时踩中现场应用的常见问题。
