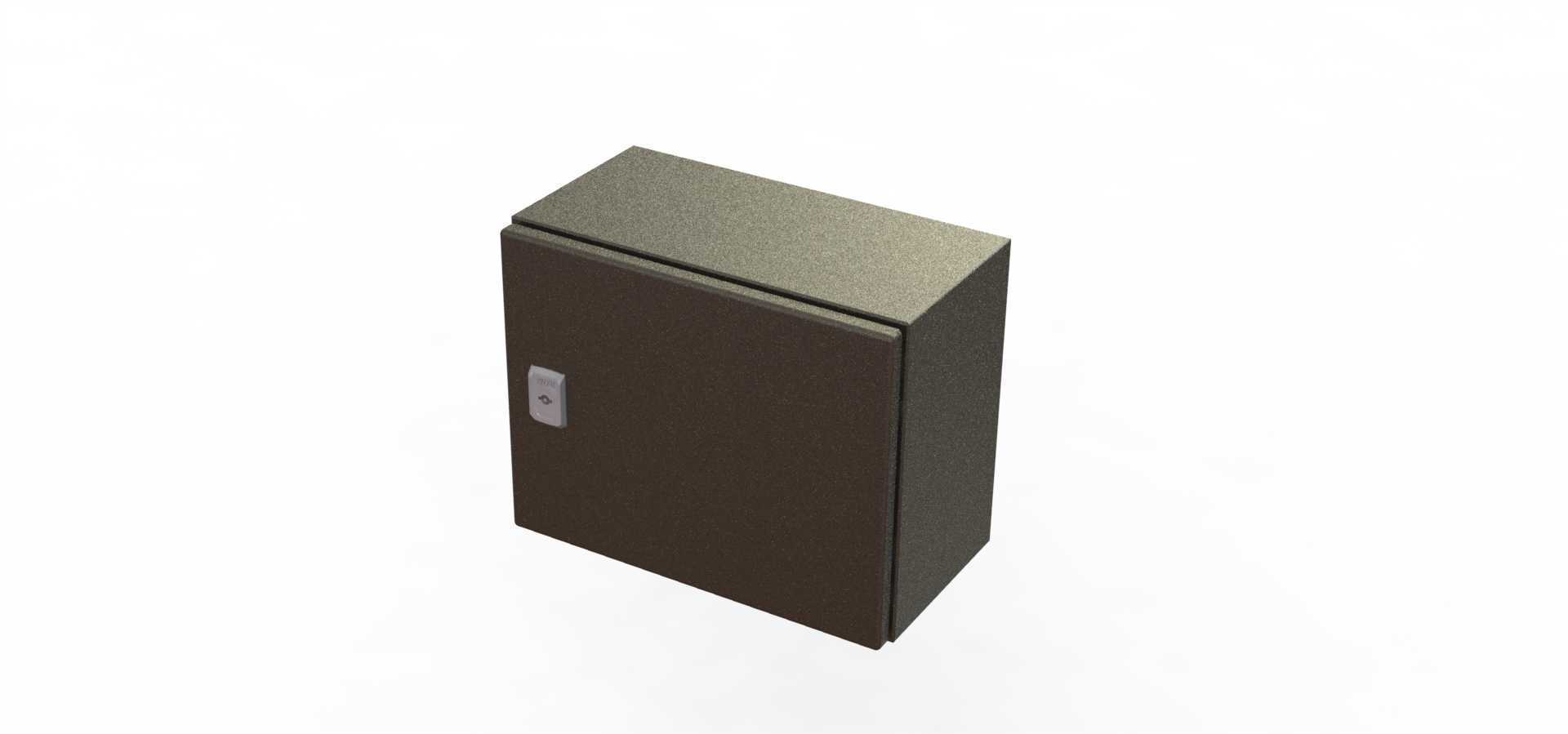

威图款壁挂式工业金属电气控制机柜

　　这款壁挂式金属电气柜体是工业现场配电、控制回路集成的常用承载壳体，日常在车间生产线旁、自动化设备侧装、楼宇配电竖井、户外工况临时电控点都能见到同类型产品的身影，核心作用是为内部安装的断路器、继电器、端子排、小型PLC模块、开关电源这类低压电控元件提供封闭的安装空间，同时隔绝现场粉尘、飞溅切削液、意外触碰带来的安全隐患，避免电控元件受外力损坏或者人员误触带电部件引发安全事故。从设计逻辑上看，这款柜体采用单开门侧开结构，门体与柜体主体的折边做了嵌套式搭接，闭合后能形成连续的密封贴合面，配合门沿的密封胶条安装位，可轻松达到IP54以上的常规防护等级，适配多数干燥少强腐蚀的工业室内场景，若更换耐候密封胶条并调整锁具密封结构，

　　也可拓展用于轻度户外的防雨工况。柜体的外形尺寸为380mm宽、300mm深、200mm高，属于小容量壁挂安装的标准规格，安装边界需要提前在墙面预留至少420mm宽度、340mm高度的平整安装面，柜体背部预设的四个挂装孔位横向间距为300mm、纵向间距为220mm，安装时可直接通过膨胀螺栓固定在混凝土墙面，或者搭配专用壁挂支架固定在设备型材机架上，开门侧需要预留至少350mm的操作空间，保证门体能完全打开至90度以上，方便后期内部元件的接线调试与检修维护。柜体内部两侧预留了通用的安装筋条孔位，孔位间距符合15mm模数的电控安装标准，可以直接固定标准DIN导轨或者元件安装板，安装板可根据内部元件的布局灵活调整前后位置，

　　适配不同深度的元件安装需求，比如厚度较薄的端子排可以将安装板靠后固定，预留更多前部接线空间，若安装小型断路器、开关电源这类厚度稍大的元件，可将安装板适当前移，避免元件与门体内侧发生干涉。门体上配备的通用型转舌锁，可根据现场安全管理需求更换不同锁芯，比如通用钥匙锁、三角锁、防盗锁芯，适配不同权限的管理场景，门体与柜体之间预留了接地端子安装位，安装时必须用黄绿双色接地线将门体与柜体主接地端可靠连接，避免门体带电引发安全隐患。柜体的门板做了整面平整设计，可根据使用需求粘贴回路标识标签、设备状态指示牌，也可在门板上开孔安装按钮、指示灯、小型显示屏这类人机交互元件，开孔时需要注意与内部元件的位置避让，同时在开孔位置加装密封护圈，

　　避免破坏整体防护性能。柜体主体采用冷轧钢板折弯焊接成型，所有焊接位置都做了打磨整平处理，表面经过磷化除锈后做静电喷塑处理，涂层厚度均匀，具备较好的耐刮擦、防氧化能力，在常规工业环境下长期使用不会出现涂层脱落、柜体锈蚀的问题。从建模细节上看，这款模型完整还原了柜体的折边结构、锁具安装位、背部挂装孔、内部安装筋条的所有细节，结构设计完全符合实际钣金加工的工艺要求，没有出现无法落地加工的不合理结构，折弯半径、板材厚度都按照行业常规1.5mm壁厚的电控柜标准设置，可直接用于钣金展开下料的参考，也可用于车间电控布局的三维仿真、设备集成的干涉检查，帮助设计人员在方案阶段就确认柜体的安装空间、元件布局合理性，减少后期现场安装时出现的尺寸不匹配、空间不足等问题。在实际选型应用中，这类小尺寸壁挂柜体多用于单台小型设备的独立控制回路集成，比如小型输送线的控制箱、单机设备的电源分配箱、现场检修回路的配电箱，相比落地式柜体占用空间更小，安装位置灵活，可根据现场走线需求选择左侧或者右侧开门方向，也可根据现场走线方向在柜体顶部、底部或者背部预制敲落孔，方便电缆进出，所有敲落孔位置都预留了密封接头的安装螺纹位，接入电缆后可通过电缆防水接头锁紧密封，保证柜体整体防护性能不受破坏。
