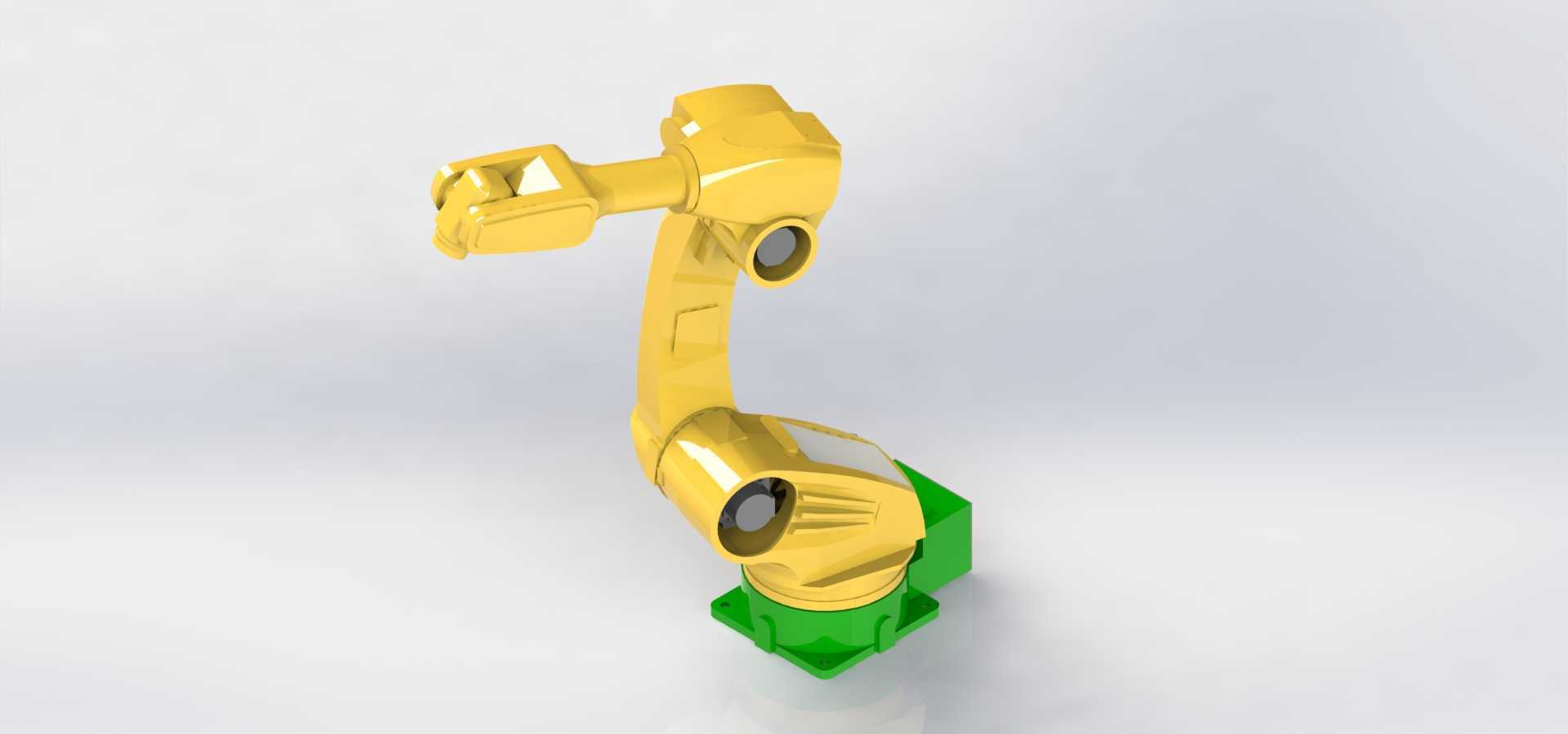

现代HA006型六轴工业机械臂结构设计

　　这款六轴串联式工业机械臂的结构设计，核心面向中轻负载工况的柔性作业需求，在3C电子装配、小型零部件上下料、涂胶点胶、弧焊辅助等场景中适配性较强。从结构布局来看，该机械臂采用经典的六自由度串联构型，基座采用方形安装法兰结构，底部预留的安装孔位可直接适配市面常见的工装台架、地面固定基座或移动AGV搭载平台，安装时需保证基座安装面的平面度公差不超过0.1mm/m，避免长期运行出现关节应力集中导致的精度衰减。

　　关节排布上，第一关节为腰转关节，可实现整臂水平方向的大范围回转，回转支承采用交叉滚子轴承结构，能同时承受轴向、径向载荷与倾覆力矩，满足机械臂大臂伸展时的刚性需求；第二、第三关节为大臂、小臂的摆动关节，关节内置的谐波减速器配合伺服电机的直连结构，在保证传动精度的同时压缩了关节段的外形尺寸，让臂体在狭窄工位内的避障能力得到提升。腕部三个关节采用紧凑的中空走线设计，末端执行器的气管、线缆可从臂体内部穿行至末端法兰，避免外部走线在高速运动时出现勾挂、磨损问题，适配快换夹具、吸盘、焊枪等多种末端执行器的安装需求。

　　从功能特性来看，该机械臂的臂展范围覆盖1.2米至1.5米的作业半径区间，额定负载6kg，重复定位精度可控制在±0.03mm以内，能够满足多数精密装配场景的精度要求。设计过程中对臂体的配重做了优化，大臂、小臂采用轻量化的筋板布局结构，在保证结构刚性的前提下降低了运动部件的自重，既减少了关节电机的负载扭矩，也提升了机械臂高速运动时的动态响应速度，运行时的末端抖动幅度可控制在0.1mm以内。

　　实际应用中，该型机械臂可单独作为作业单元使用，也可多台组网配合流水线完成整线自动化改造，在3C行业的电路板插件、螺丝锁付场景中，可配合视觉系统完成工件的动态定位抓取；在五金加工行业，可搭配机床完成工件的自动上下料，替代人工完成重复性的上下料作业，降低人工操作的安全风险；在轻工行业的包装工位，可配合传送带完成产品的分拣、装箱作业，适配多规格产品的快速换产需求。

　　安装边界方面，机械臂直立安装时的总高度约为1.1米，腰转关节的最大回转半径为0.35米，现场布局时需在臂体最大运动范围外预留不小于0.2米的安全间隙，避免运行过程中与周边护栏、设备发生碰撞。末端法兰采用标准ISO 9409-1-50-4-M6安装接口，可直接适配市面多数标准末端执行器，无需额外制作过渡法兰，降低集成时的加工成本。关节处的密封结构采用IP65防护等级设计，可适配有少量切削液、粉尘的加工车间环境，日常维护时仅需按照周期对关节减速器补充润滑脂即可，维护难度较低。

　　设计阶段对臂体的运动学做了充分仿真验证，通过对各关节的运动范围做限位设置，避免运动过程中出现臂体自身干涉的问题，同时在关节内部预留了传感器安装位，可加装力矩传感器实现碰撞检测功能，在人机协同作业场景下可快速触发停机保护，提升作业安全性。臂体外部的护罩采用流线型设计，减少积尘的同时也便于日常清洁，表面的喷塑处理可耐受车间常见的油污、弱腐蚀介质侵蚀，长期使用不易出现漆面脱落、锈蚀问题。
