3D打印床自动上下料机械手装置

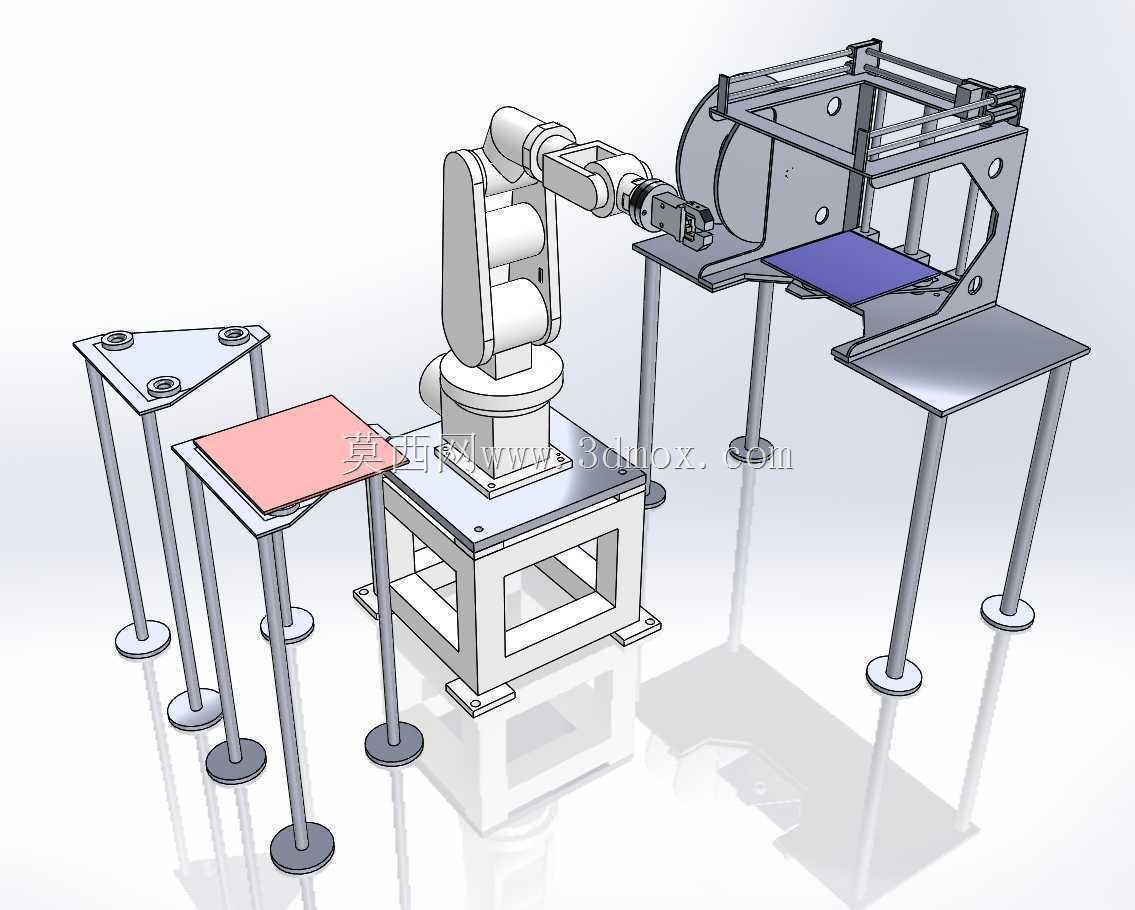

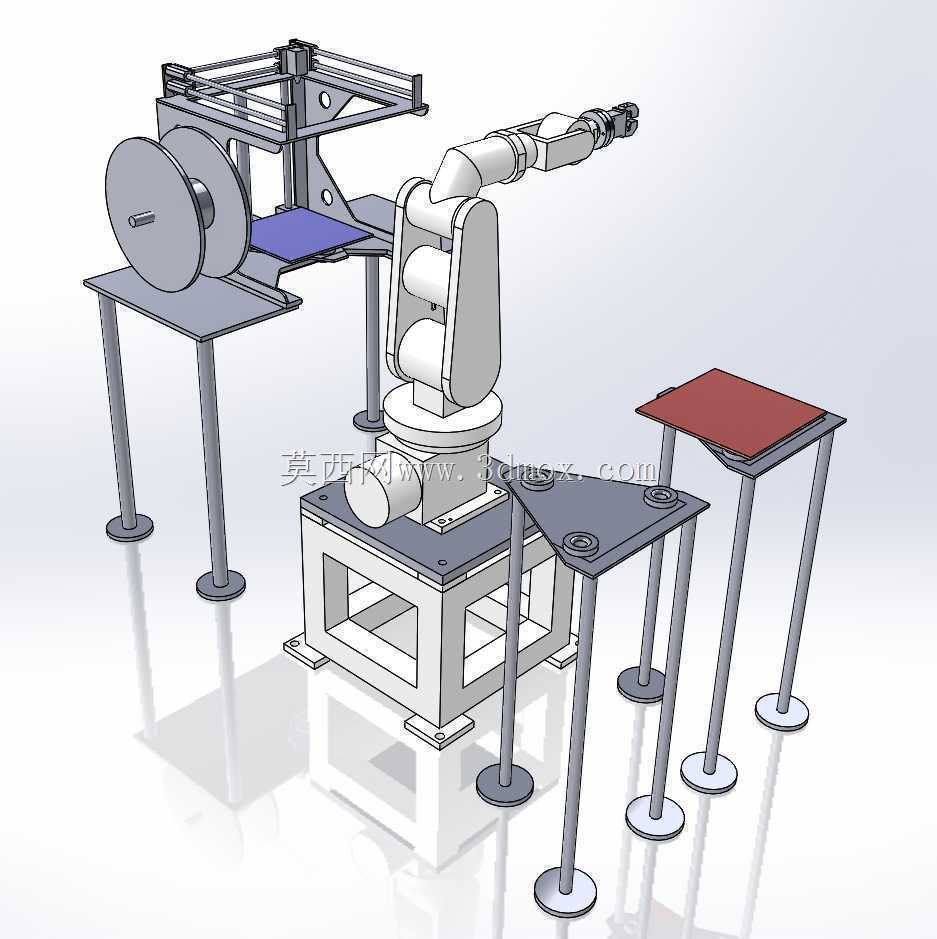

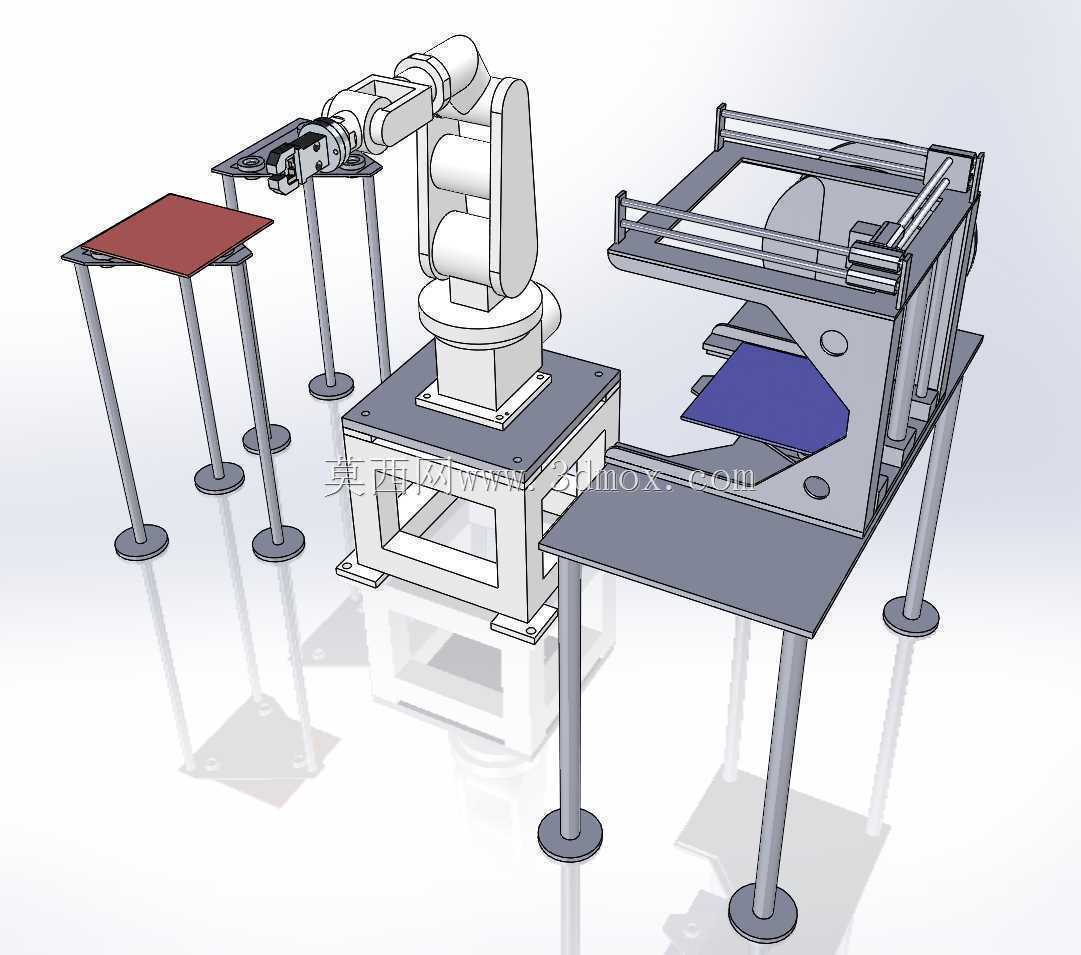

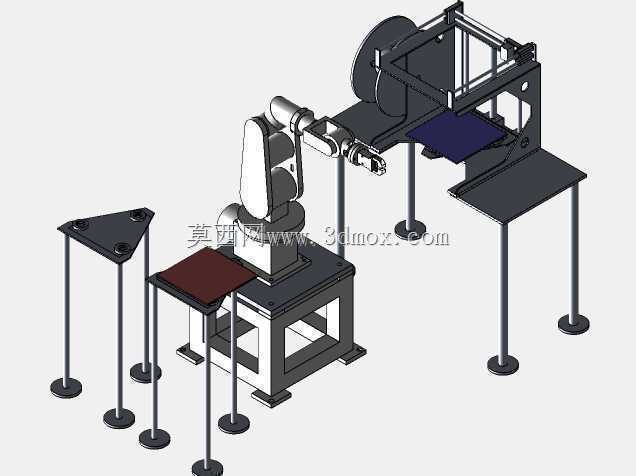

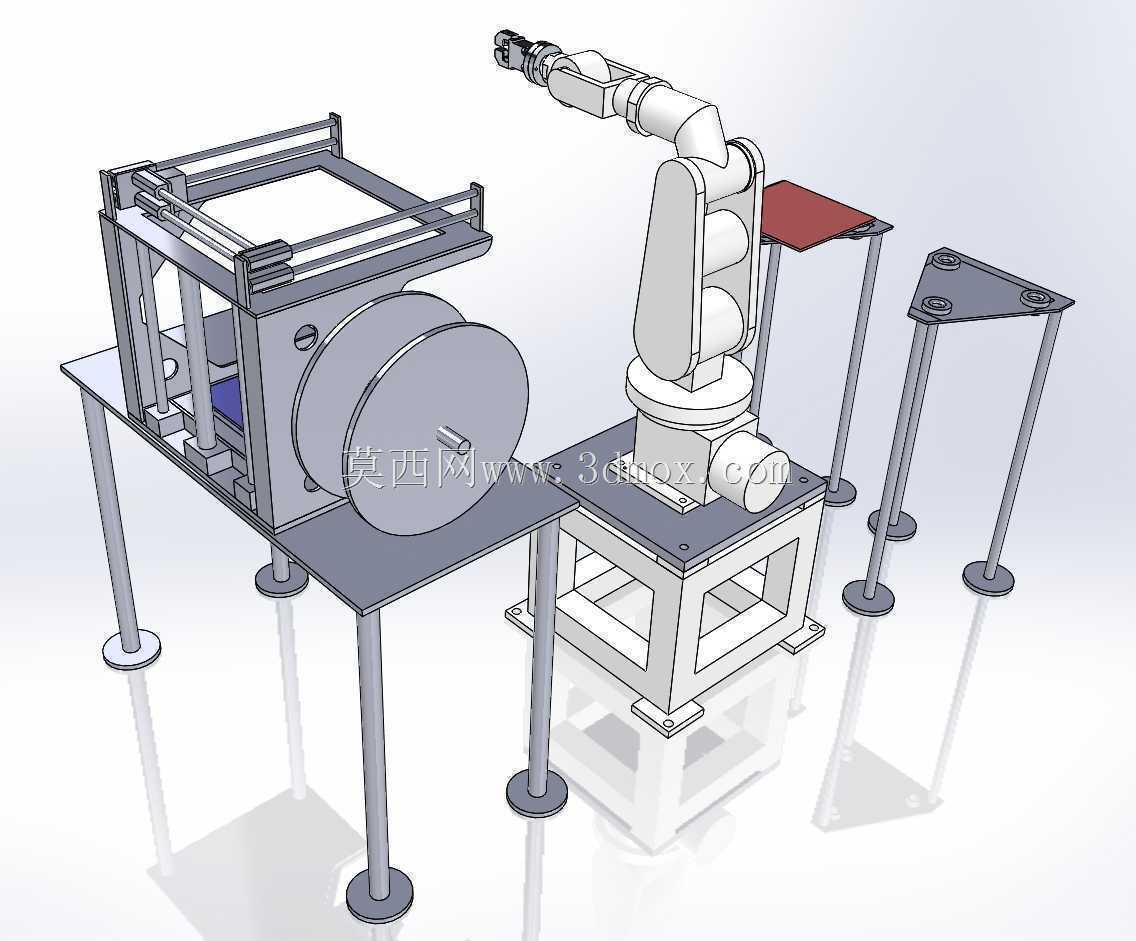

　　这套机构主要面向桌面级及小型工业级FDM、光固化3D打印场景的无人化产线改造，解决多台3D打印机并行作业时，人工取放打印成品、更换打印基板的重复劳动问题，适配打印完成后自动卸除成品打印床、装载全新空白打印床的全流程作业，可对接多台环形排布或直线排布的3D打印设备，实现单台机械手覆盖4-6台打印设备的上下料需求，大幅降低3D打印批量生产场景的人工值守成本。整套装置的核心执行单元采用六轴垂直多关节机械手，末端搭载适配打印床基板的夹持模组，夹持端做了防滑与防刮处理，避免接触打印基板时刮伤平台涂层、蹭坏刚打印完成的工件边缘。机械手安装在一体式焊接方管基座上，基座底部设置可调脚杯与地面固定，可根据现场地面平整度调整安装水平度，

　　抵消地面不平带来的机械手重复定位误差，基座内部预留走线空间，可容纳机械手动力线、IO控制线以及末端夹持机构的气路管线，避免管线外露造成的作业干涉。机构周边设置三个独立的工位平台，分别对应待装载空白打印床存放位、待卸除成品打印床暂存位、打印设备对接工位，三个工位的支撑腿均采用圆形可调脚座，平台台面根据功能不同做了差异化处理：待装料工位台面铺设软质防滑垫，避免空白基板放置时出现磕碰刮花；待卸料工位台面设置定位挡边，可临时放置带成品的打印床，方便后续人工集中收取成品；对接工位与3D打印机的打印平台安装基准做了同轴度匹配，保证机械手送料时打印床的安装位置偏差控制在0.1mm以内，避免基板装偏导致的打印首层失败问题。

　　设计阶段优先考虑了作业半径与干涉规避问题，通过三维建模做了全行程运动仿真，模拟机械手在各个取放料位置的运动轨迹，校核了机械手大臂、小臂与3D打印机框架、周边工位支架的安全间隙，保证全行程运动时最小安全间隙不小于15mm，避免运动过程中出现碰撞剐蹭。针对3D打印作业的环境特性，所有外露结构件均做了阳极氧化或喷塑处理，可耐受打印场景中常见的PLA、ABS耗材挥发的少量腐蚀性气体，长期使用不会出现锈蚀掉漆问题；所有转动关节位置均设置了防尘密封结构，避免打印过程中产生的细微耗材粉尘进入关节轴承，延长机构的维护周期。安装边界方面，整套机构不含外接3D打印机的占地尺寸约为1200mm1000mm，机械手安装基座高度为750mm，

　　作业最大覆盖半径为850mm，可适配打印平台尺寸在300mm300mm以内的主流中小型3D打印设备，现场安装时仅需要将机械手基座与地面做膨胀螺栓固定，对接3D打印机的启动、完成信号IO接口即可投入使用，不需要对原有3D打印机做大规模结构改造，适配性较强。在功能逻辑上，当对接的3D打印机完成打印作业、平台移动到预设取件位置后，机械手会自动运动到打印舱内，夹持住完成打印的基板，解锁打印床的快速固定卡扣后将成品基板取出，放置到待卸料暂存工位，随后从待装料工位抓取全新的空白打印床，送入打印机内部的平台安装位，触发锁紧机构完成基板固定，随后发出信号让打印机启动下一轮打印作业，整个流程无需人工介入，可实现24小时连续无人化作业。
