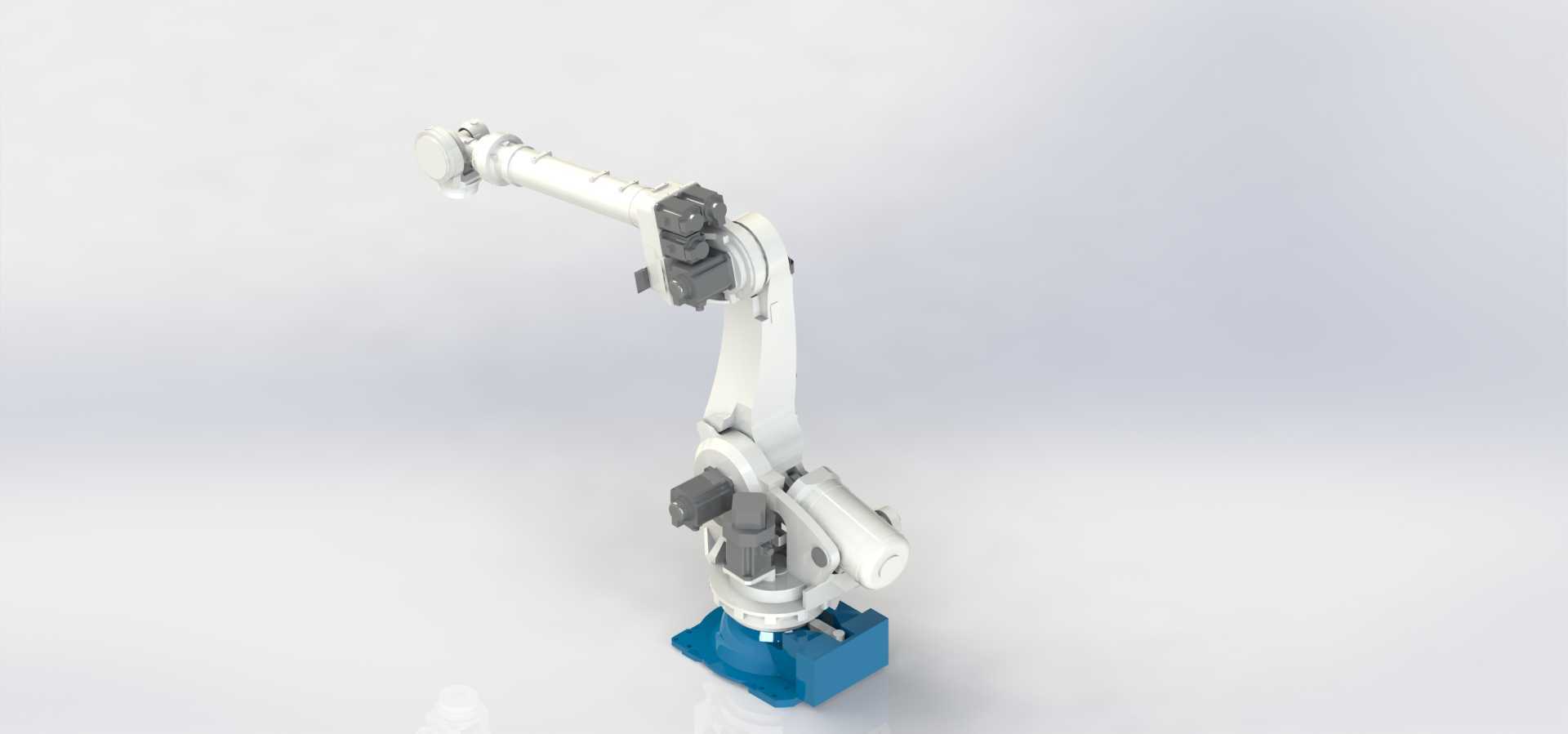

现代HH130L六轴工业机械臂结构

　　在汽车零部件焊装线的工位布局里，这类中负载关节型机械臂常被布置在侧围补焊、地板总成点焊的工位侧方，配合变位机完成多姿态焊缝的连续作业，也可适配端拾器更换系统，在冲压线尾端完成板料的跨工位转运，或是在通用制造车间承担机床上下料、码垛、涂胶等重复性作业，覆盖从金属加工到轻工包装的多场景自动化需求。从结构设计逻辑来看，该机型采用典型的六轴串联关节布局，底座为铸铁材质的安装基座，底部预留整圈螺栓安装孔，可直接固定在车间预埋的地脚板或者钢结构安装平台上，安装面的平面度公差控制在0.2mm以内，避免长期运行出现基座偏移影响重复定位精度。J1轴为腰座回转结构，采用交叉滚子轴承承载上部所有结构的倾覆力矩，内置的伺服电机通过高精度RV减速器输出扭矩，

　　可实现±170度范围的回转动作，满足工位内大范围的作业覆盖需求。J2轴为大臂摆动关节，连接腰座与大臂结构，大臂采用薄壁铸钢材质，内部做了筋条拓扑优化，在保证整体刚性的前提下尽可能降低自身重量，减少关节负载惯量，该关节的摆动范围覆盖从负向低位到正向高位的区间，可配合J3轴小臂的摆动动作，实现不同高度作业面的可达性。J3轴为小臂俯仰关节，小臂结构同样采用轻量化铸造设计，内部预留管线排布通道，将后端的伺服动力线、编码器线、末端气管线缆全部内置，避免外部走线在高速运行时出现剐蹭、缠绕的问题，也能减少车间焊渣、切削液对管线的侵蚀，提升设备长期运行的稳定性。J4、J5、J6轴为手腕部的三个回转关节，集中布置在小臂前端，

　　其中J4轴实现小臂末端的回转动作，J5轴实现手腕的上下摆动，J6轴为末端法兰的回转轴，三个关节配合可实现末端工具任意空间姿态的调整，法兰端面预留标准的安装螺孔与定位销孔，可快速适配焊枪、夹爪、涂胶枪、吸盘等不同类型的末端执行器，无需额外做转接板的定制加工，缩短产线调试的周期。从安装边界来看，该机型的底座安装尺寸适配常规的工业机器人安装基座标准，整机直立状态下的最大回转半径不会超出工位安全围栏的常规预留范围，在做产线布局时，需要在机械臂运动包络线外侧预留不小于300mm的安全距离，避免运行过程中与周边的工装夹具、输送线设备发生干涉。设计过程中对各关节的运动限位做了双重防护，除了伺服系统内置的软限位之外，每个关节都设置了机械硬限位块，

　　在软限位失效的情况下可直接阻挡关节超程运动，避免设备损坏。管线包的排布采用了分段式固定结构，在大臂、小臂的走线位置都设置了专用的管线固定卡扣，将弯曲半径控制在管线允许的最小值以上，避免长期反复弯折出现线缆断裂、气管漏气的故障。末端法兰的负载能力适配中负载作业场景，可承载130kg级别的末端工具与工件重量，重复定位精度可满足绝大多数焊接、搬运作业的精度要求，在做轨迹规划时，各关节的运动速度参数可根据实际作业需求做分段调整，在空行程移动时可设置较高的运行速度缩短节拍时间，在靠近工件作业的位置降低速度保证作业精度与安全性。从维护性设计来看，每个关节的减速器注油口、排油口都设置在便于操作的位置，日常维护时不需要拆解大量结构件即可完成润滑油的更换，各轴的伺服电机也采用了外置式安装结构，出现故障时可快速单独拆解更换，减少设备停机维护的时间。
