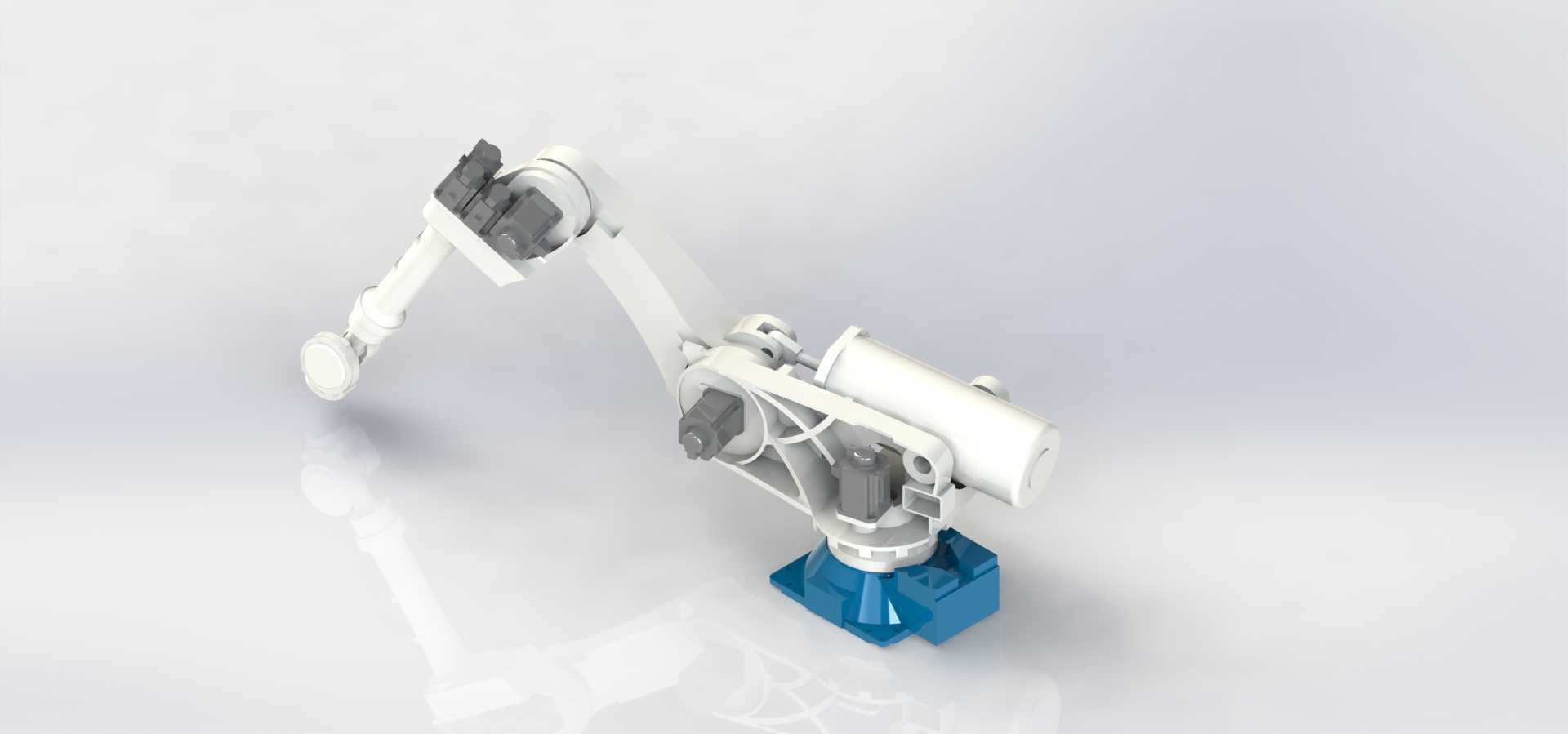

现代HS165S六轴工业机械臂结构设计

　　这款六轴串联式工业机械臂的结构设计，充分考量了汽车零部件焊装、机床上下料、码垛搬运等典型工业场景的作业需求，在关节布局、负载分配、安装适配性上做了针对性的工程优化。从实际应用场景来看，该机械臂可适配150-180kg级的作业负载，覆盖半径可达1.6米以上，能够满足多数离散制造场景中，工件在工位间的转运、焊接姿态调整、装配对位等作业需求，尤其适合在汽车零部件冲压线旁做工件转序，或是在机加工单元内完成毛坯上料、成品下料的重复作业，也可搭配专用末端执行器完成箱体码垛、涂胶轨迹行走等工序。

　　从结构设计思路来看，整机采用经典的六轴串联回转布局，底座为铸铁材质的方形安装结构，预留了标准的地脚螺栓安装孔位，安装时可直接固定在混凝土设备基础或是专用钢结构安装平台上，底座内部集成了一轴的回转驱动单元与线缆走线通道，一轴可实现±180度的大范围回转，覆盖设备周边的环形作业区域。大臂与底座之间通过二轴的俯仰关节连接，二轴关节采用大跨距的轴承支撑结构，可承受大臂伸展时的倾覆力矩，大臂内部采用空腔走线设计，将动力线缆与信号线缆内置在臂体内部，避免作业过程中线缆与周边设备发生剐蹭，同时降低线缆老化速度。三轴关节连接大臂与小臂，同样采用俯仰运动结构，配合二轴的俯仰动作，可实现小臂在垂直平面内的大范围位置调整，小臂末端连接四、五、六轴的手腕单元，三个关节分别实现回转、俯仰、末端回转动作，三个手腕关节的轴线汇交于一点，可实现末端执行器在作业空间内任意姿态的调整，满足复杂曲面焊接、多角度装配等对姿态有严格要求的作业需求。

　　从功能特性来看，各关节均采用伺服电机搭配精密减速机的驱动方案，关节处设置了硬限位与软限位双重保护结构，避免超程运行造成设备损坏，臂体采用高强度铸铝与铸铁混合材质，在保证整体结构刚性的前提下尽可能降低臂体自重，提升运动响应速度，降低驱动单元的负载。整机的外形尺寸充分考虑了车间内的设备布局需求，底座安装边界控制在0.5米见方以内，收缩状态下整机的最大回转半径不超过0.8米，可在紧凑的设备布局空间内完成安装，不会占用过多的车间场地，同时臂体的外轮廓做了圆弧过渡处理，没有突出的尖锐结构，避免作业过程中与周边设备、操作人员发生磕碰。

　　在安装适配性方面，底座的安装孔位采用行业通用的孔距标准，可直接适配多数主流品牌机器人的安装底座，无需额外加工过渡连接板，末端法兰采用标准的ISO安装接口，可快速适配夹爪、焊枪、吸盘、涂胶枪等多种通用末端执行器，减少用户的二次适配工作量。臂体上预留了多组气动管路与信号线缆的快速接口，用户在加装末端执行器时，可直接利用预留的管路与线缆通道，无需额外布设拖链，简化现场安装调试的流程。从运动性能来看，各关节的运动速度经过匹配优化，在满负载状态下可实现稳定的连续路径运动，重复定位精度可满足多数工业场景的作业要求，在搬运作业时可根据工件重量自动调整运动速度曲线，避免启停过程中工件出现晃动，在焊接、涂胶等连续路径作业场景下，可保持匀速稳定的轨迹行走，保证作业质量的一致性。
