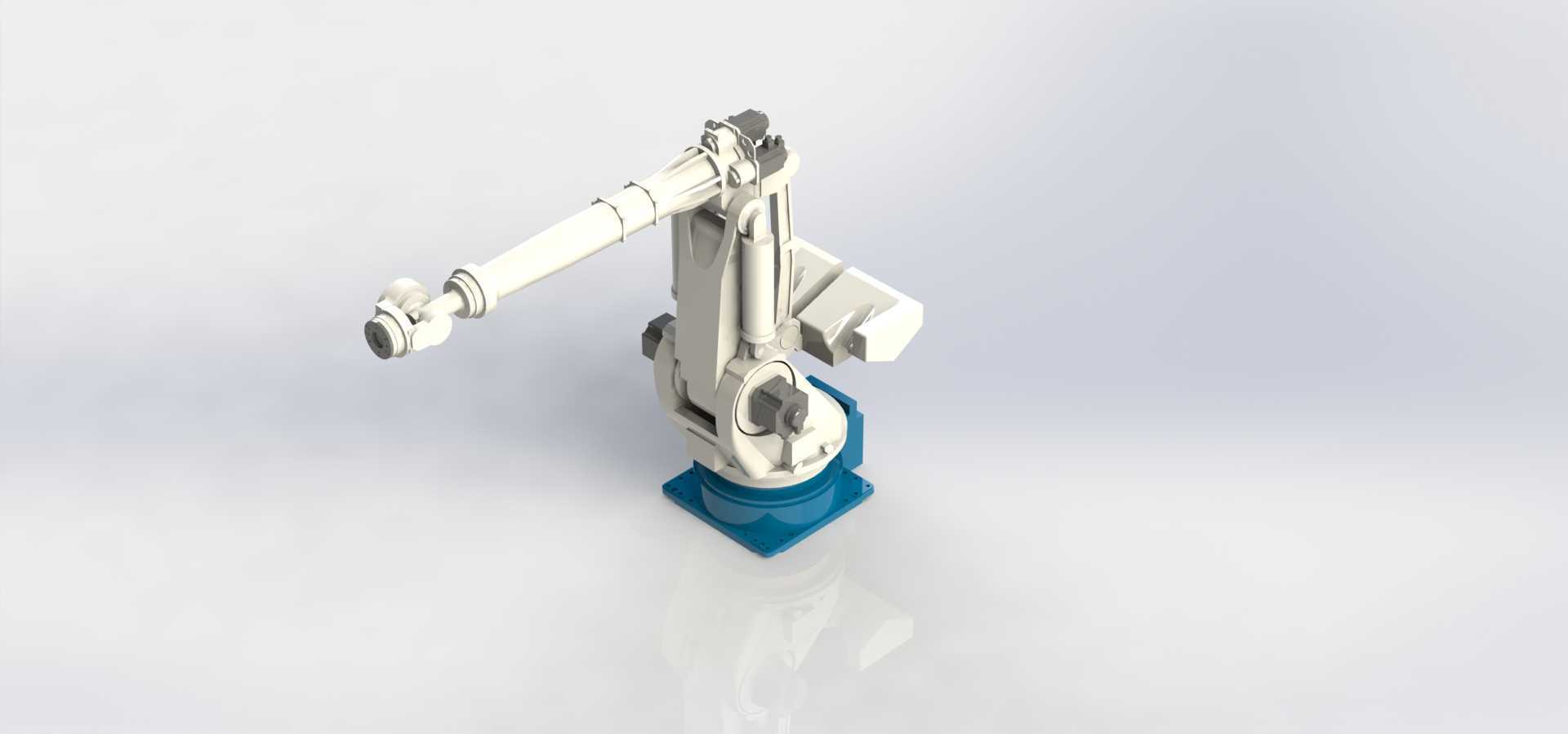

现代HX200L六轴工业机械臂结构设计

　　在汽车零部件焊装线的工位布局中，这类大负载关节型机械臂常被布置在侧围工位的末端，负责完成白车身侧围组件从缓存料架到焊装夹具的转移动作，同时可搭载伺服焊钳完成指定点位的点焊作业，替代传统人工搬运+固定式焊枪的组合方案，单工位可缩减2名操作工人的重复劳动量，同时避免重件搬运过程中的磕碰伤风险。从结构设计逻辑来看，该型机械臂采用关节式串联构型，从底部基座到末端法兰共设置六个旋转自由度，基座部分采用铸铁一体铸造成型，底部预留整圈安装螺栓孔位，安装时需匹配预埋钢板的地脚螺栓位置，基座内部集成J1轴的伺服驱动单元与谐波减速器，回转支撑采用交叉滚子轴承结构，可承受大臂伸展时产生的倾覆力矩，避免长时间重载运行出现的回转间隙过大问题。

　　大臂部分采用箱型薄壁焊接结构，内部走线管与动力线缆全部从臂体内部空腔穿过，避免外部走线在高速回转时出现线缆缠绕、磨损的问题，J2、J3轴的驱动电机布置在大臂与基座的连接关节处，通过配重平衡设计抵消小臂、腕部以及末端负载产生的重力矩，降低伺服电机的持续输出扭矩，提升运行时的动态响应速度。小臂部分的长度设计兼顾作业半径与末端定位精度，腕部三个关节采用正交布置结构，J4、J5、J6轴的驱动电机通过同步带与传动轴传递动力到腕部末端，末端法兰预留标准的安装螺孔与定位销孔，可快速适配夹爪、焊钳、吸盘、打磨头等不同类型的末端执行器，满足不同工序的作业需求。

　　从安装边界来看，该型机械臂的基座安装面需保证水平度误差不超过0.2mm/m，周边预留的安全防护距离需满足臂体全伸展时的回转半径要求，避免运行过程中与周边的护栏、料架、其他工位设备发生干涉，地面承载能力需满足设备总重加上最大负载时的压强要求，避免长期运行出现基础沉降影响定位精度。在3C行业的大型壳体搬运工位，该型机械臂可搭载真空吸盘组完成大尺寸电视背板、冰箱侧板的上下料作业，相比桁架式机械手，其作业覆盖范围更灵活，可在一个工位内完成多个料架的取放料动作，无需额外增加直线行走轴即可覆盖直径近4米的作业区域。在重型机械零部件的打磨工位，该型机械臂可搭载恒力打磨主轴，配合离线编程软件完成复杂曲面铸件的打磨去毛刺作业，通过力控传感器实时调整打磨压力，避免人工打磨时出现的过磨、漏磨问题，打磨一致性远高于手工作业。

　　设计过程中对各关节的运动范围做了硬限位与软限位双重保护，硬限位采用机械挡块结构，在关节运动到极限位置时触发物理限位，软限位则在控制系统中设置各轴的运动角度阈值，提前触发减速停止信号，避免关节超程造成内部线缆拉断、减速器损坏的问题。臂体的外表面采用喷塑处理，可适配车间内的焊接飞溅、切削液飞溅等恶劣工况，关节处的密封结构采用双唇形密封圈，可有效阻挡粉尘、水汽进入关节内部，延长减速器与轴承的使用寿命。在物流仓储的重型码垛场景中，该型机械臂可适配定制的夹爪完成整箱货物的码垛作业，相比传统的码垛专用机，其动作灵活性更高，可适配不同尺寸、不同摆放要求的码垛模式，在多品种小批量的生产场景中适配性更强。建模过程中对各关节的运动配合间隙做了合理预留，装配时可直接参考模型中的配合关系完成实际设备的组装调试，各部分的安装孔位、走线槽位置都按照实际生产工艺做了还原，可直接用于生产线的布局仿真、干涉检查以及离线编程的基础模型使用，无需再对模型结构做大幅调整即可导入仿真软件中完成工位节拍验证、动作路径规划等工作。
