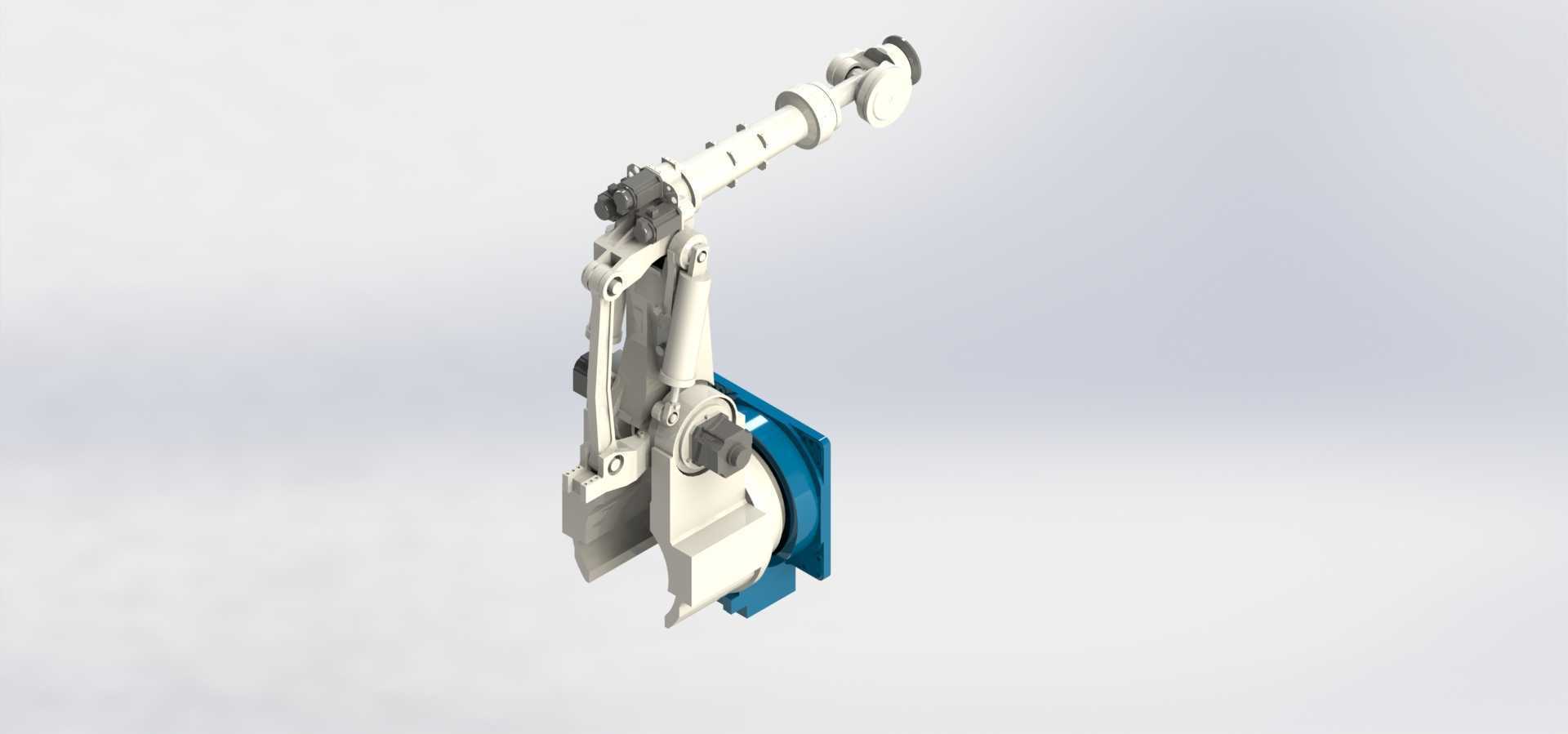

现代HX400S六轴工业机械臂结构设计

　　这款六轴串联式工业机械臂的结构设计，首先要匹配汽车零部件焊装、重型工件码垛、机床上下料这类中重载作业场景的实际需求，在关节布局上采用了经典的六自由度串联构型，从底座安装面开始，依次设置腰转关节、大臂俯仰关节、小臂俯仰关节、腕部三个旋转关节，所有关节的回转轴线在设计阶段就做了干涉校验，确保在全行程运动范围内，臂体结构件之间、臂体与末端工装之间不会出现运动碰撞。底座部分采用了带加强筋的铸铁安装基座，安装法兰面预留了圆周均布的螺栓孔位，适配常见的地面固定式安装、龙门倒挂式安装两种主流部署方式，安装基准面的平面度设计公差控制在0.05mm以内，保证臂体在高速启停时的基础刚性，不会因为底座形变影响末端定位精度。

　　大臂与小臂的结构件采用了箱型薄壁加内部加强筋的设计思路，在保证整体结构抗弯扭强度的前提下，尽可能降低臂体自身重量，减少关节伺服电机的负载惯量，提升动态响应速度，臂体内部预留了走线腔，所有动力线缆、信号线缆都从臂体内部穿过，避免外部走线在运动过程中出现剐蹭、拉扯，提升设备长期运行的可靠性。关节传动部分，腰转、大臂、小臂这三个承载较大的关节，采用了伺服电机搭配RV减速器的传动方案，减速器输出端直接与臂体结构件连接，消除传动间隙带来的回程误差，腕部三个关节因为负载相对较小，采用了谐波减速器搭配同步带传动的结构，在保证传动精度的同时，压缩腕部的结构尺寸，让末端可以进入更狭窄的作业空间。末端法兰采用了标准的工业机械臂接口尺寸，适配主流的焊枪、

　　夹爪、吸盘等末端执行器，法兰端面预留了气路、电路接口的安装位，不需要额外外挂走线支架就能完成末端工装的配套安装。在运动边界设计上，腰转关节的回转角度可以覆盖正负180度的作业范围，大臂俯仰角度覆盖负60度到正75度，小臂俯仰角度覆盖负70度到正90度，腕部三个关节的回转角度都能满足正负360度旋转的作业需求，整体工作半径可以覆盖4米左右的作业球面范围，额定负载能力达到400公斤级别，完全满足中重载工业场景的搬运、焊接、装配作业需求。设计过程中对每个关节的极限位置都设置了机械硬限位与软件限位的双重保护结构，机械硬限位采用高强度合金钢限位块，在软件限位失效的情况下可以直接阻挡臂体超程运动，避免设备损坏。臂体的外表面做了喷塑处理，

　　适配车间多粉尘、少量切削液飞溅的作业环境，所有关节的密封结构都采用了双唇形密封圈，防护等级达到IP65级别，可以在常见的工业生产环境下长期稳定运行，不需要频繁做密封件的维护更换。从建模细节来看，所有连接螺栓的孔位、定位销孔都做了精确的还原，臂体上的减重孔、工艺孔也完全按照实际加工工艺要求设计，没有出现无法加工的封闭腔体结构，所有配合面的尺寸公差都按照实际装配要求做了预留，不管是用来做设备选型的方案演示，还是做后续的结构优化、运动仿真，都可以直接复用模型的装配关系与尺寸参数，不需要再做大量的结构修正。在做运动仿真验证的时候，这个模型的关节运动副设置完全匹配实际设备的运动逻辑，可以直接导入仿真软件做轨迹规划、节拍验证，计算不同负载下的臂体形变情况，给后续的现场部署提供数据参考。
