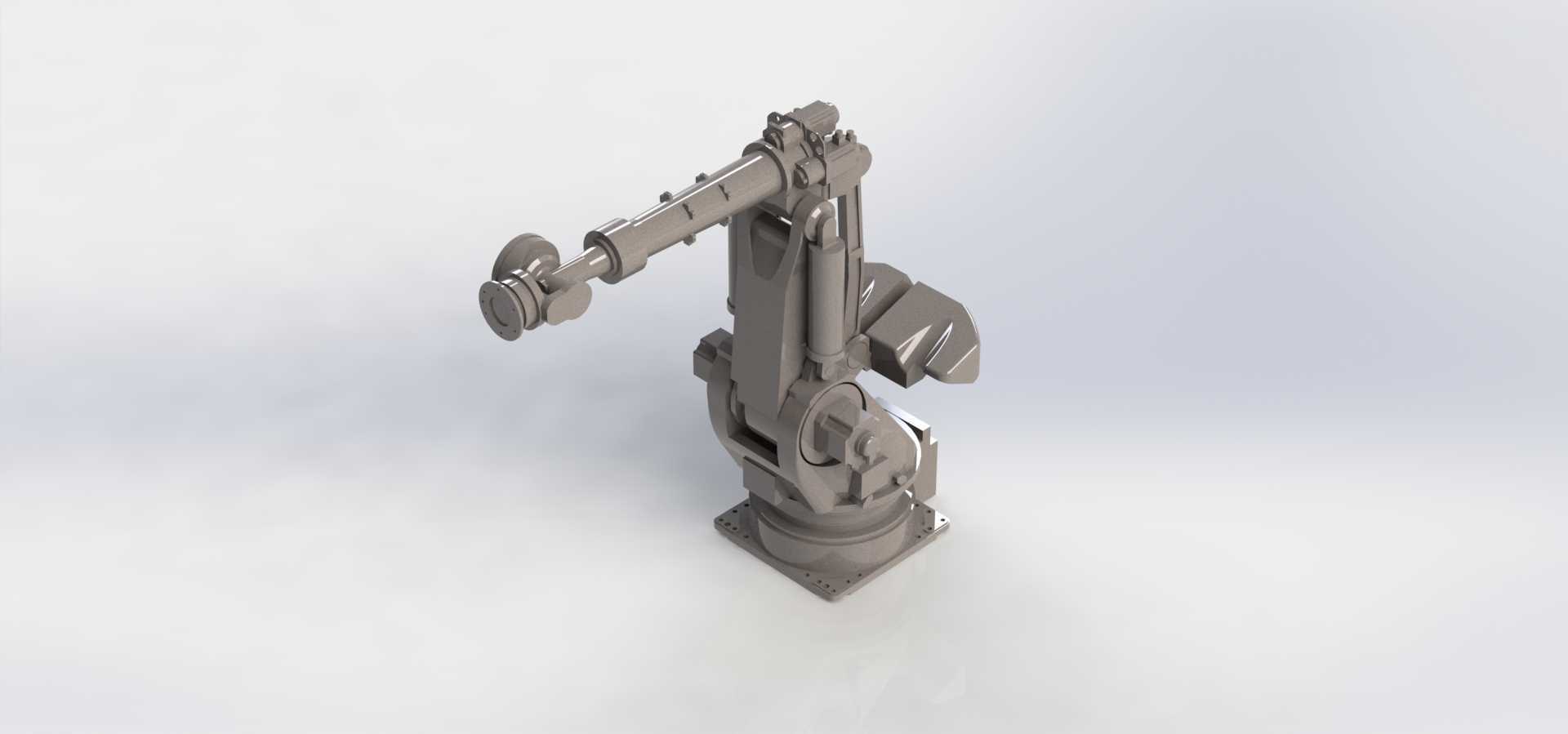

现代HX400重载工业机械臂结构设计

　　这款重载六轴机械臂的结构设计，核心面向大负载搬运、重型工件焊接、大型铸件打磨、整车焊装线工位作业这类对负载能力、重复定位精度、刚性表现有严苛要求的工业场景，在重型装备制造、商用车生产、大型钢结构加工、重型物流码垛的产线环节中，可替代人工完成高负荷、高重复度、存在作业风险的工位操作，适配多品种小批量的柔性生产需求，也能融入全自动化产线完成固定节拍的连续作业。从整机结构布局来看，该机械臂采用经典的垂直多关节串联构型，底座通过地脚螺栓与安装基础刚性连接，安装面预留的定位销孔可保证设备安装时的位置精度，避免长期重载作业下的基座偏移；底座内部集成了一轴回转机构的传动组件，采用大规格交叉滚子轴承承载径向、轴向与倾覆力矩，

　　保证大臂回转过程中的刚性，一轴的回转范围覆盖正负180度区间，可覆盖底座周边较大的作业扇形区域，满足多工位作业的覆盖需求。大臂与腰部的铰接结构采用双支撑的铰接设计，二轴的驱动组件通过谐波减速器与大臂连接，平衡缸结构集成在大臂与腰部的连接侧，用于平衡大臂、小臂以及末端负载产生的重力矩，降低二轴驱动单元的负载，提升动态运动过程中的平稳性，避免重载启停过程中的臂体抖动。小臂与大臂的铰接处采用紧凑的关节布局，三轴的传动链路通过精密加工的关节壳体保证同轴度，小臂内部预留了管线走线的空腔，末端的四、五、六轴采用手腕部紧凑集成的设计，三个关节的轴线交于一点，保证末端姿态调整的灵活性，六轴的末端安装法兰符合通用工业机械臂的安装接口标准，

　　可快速适配焊枪、打磨头、重载夹爪、真空吸盘等不同类型的末端执行器，无需额外制作过渡转接板即可完成末端工具的快速更换。从设计思路上，这款机械臂的结构件全部采用铸钢材质经过时效处理后再进行精密机加工，消除铸造内应力对长期使用精度的影响，所有关节的密封结构采用多层唇形密封圈，可阻挡焊接飞溅、打磨粉尘、切削液进入关节内部，适配焊接、打磨这类恶劣作业场景的使用需求；关节内部的润滑通道采用集中润滑的设计思路，可通过预设的注油口完成所有关节轴承、齿轮副的定期润滑维护，无需拆解臂体结构即可完成日常保养作业。整机的外形尺寸经过紧凑化优化，在保证2.5米左右作业半径的前提下，臂体的横向占用空间被尽可能压缩，可适配密集排布的产线工位，

　　避免相邻工位设备的运动干涉；安装时需要预留的安全防护空间可根据臂体的最大运动包络线进行划定，底座的安装基础要求满足不低于10吨的静态承载能力，地面平面度公差控制在每米0.1毫米以内，保证设备安装后的水平精度。在实际作业过程中，该机械臂的各关节运动速度经过参数匹配，重载工况下的运动平稳性表现优异，末端的重复定位精度可控制在正负0.2毫米以内，满足重型焊接、打磨、搬运作业的精度要求；臂体内部的管线采用拖链内置的走线方式，避免外部走线在长期往复运动中出现的管线磨损、拉扯断裂问题，所有动力线、信号线在关节处都预留了足够的弯曲余量，适配关节全角度回转的运动需求。针对不同的作业场景，该机械臂的结构可适配不同的末端负载配置，在满负载工况下依然可以保持全作业半径内的刚性表现，不会出现臂体下挠量超标的问题；关节处的限位结构采用硬限位与软限位双重保护的设计，硬限位通过机械挡块限制关节的极限运动角度，软限位通过控制系统的参数设置提前减速停机，避免运动超程造成的设备损坏。
