横河CG8000在线气相色谱分析装置

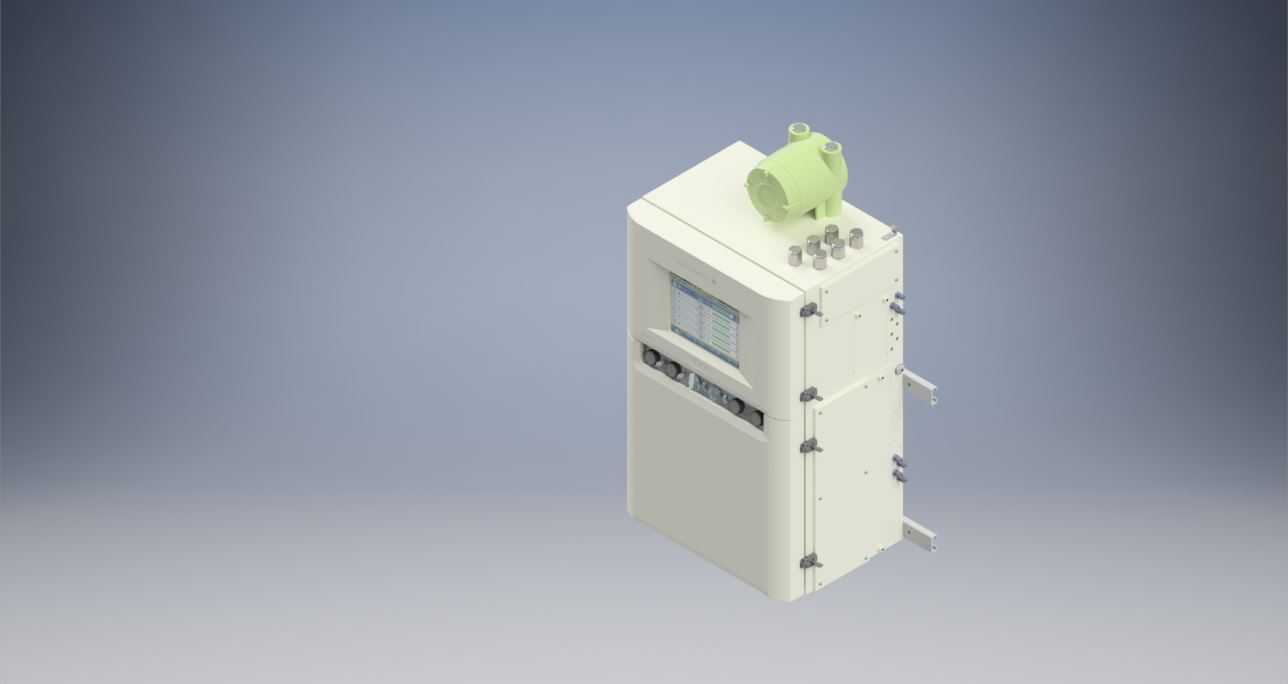

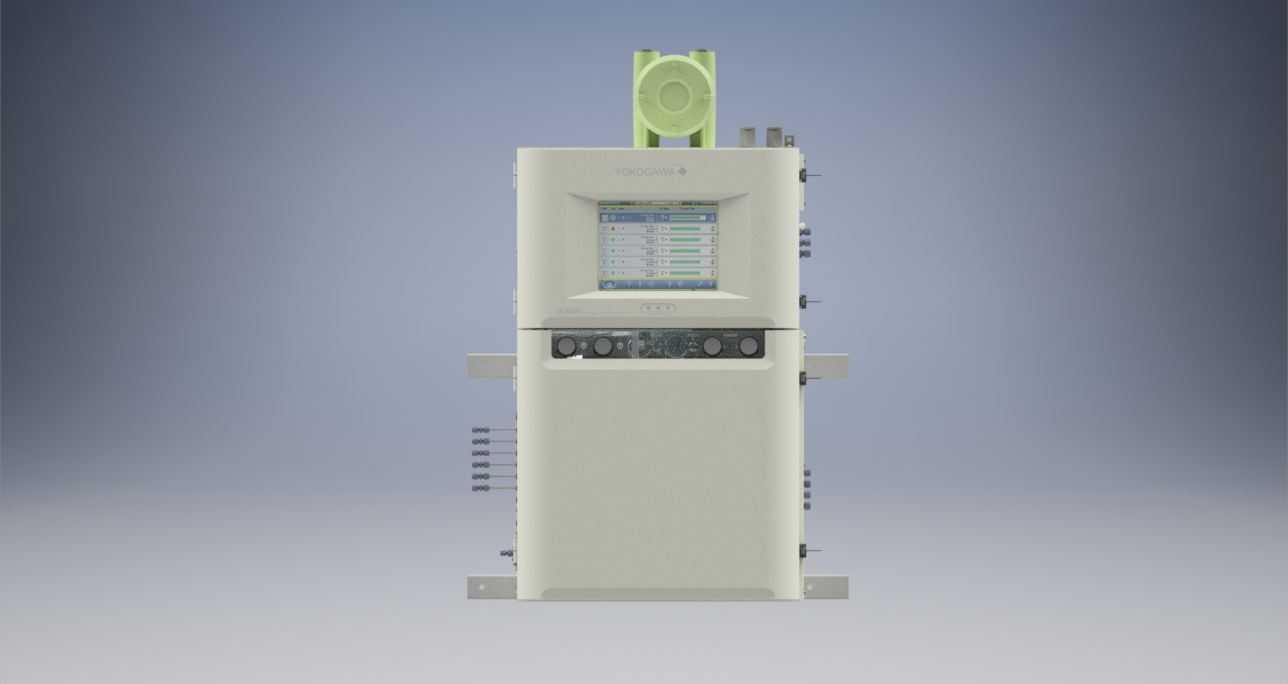

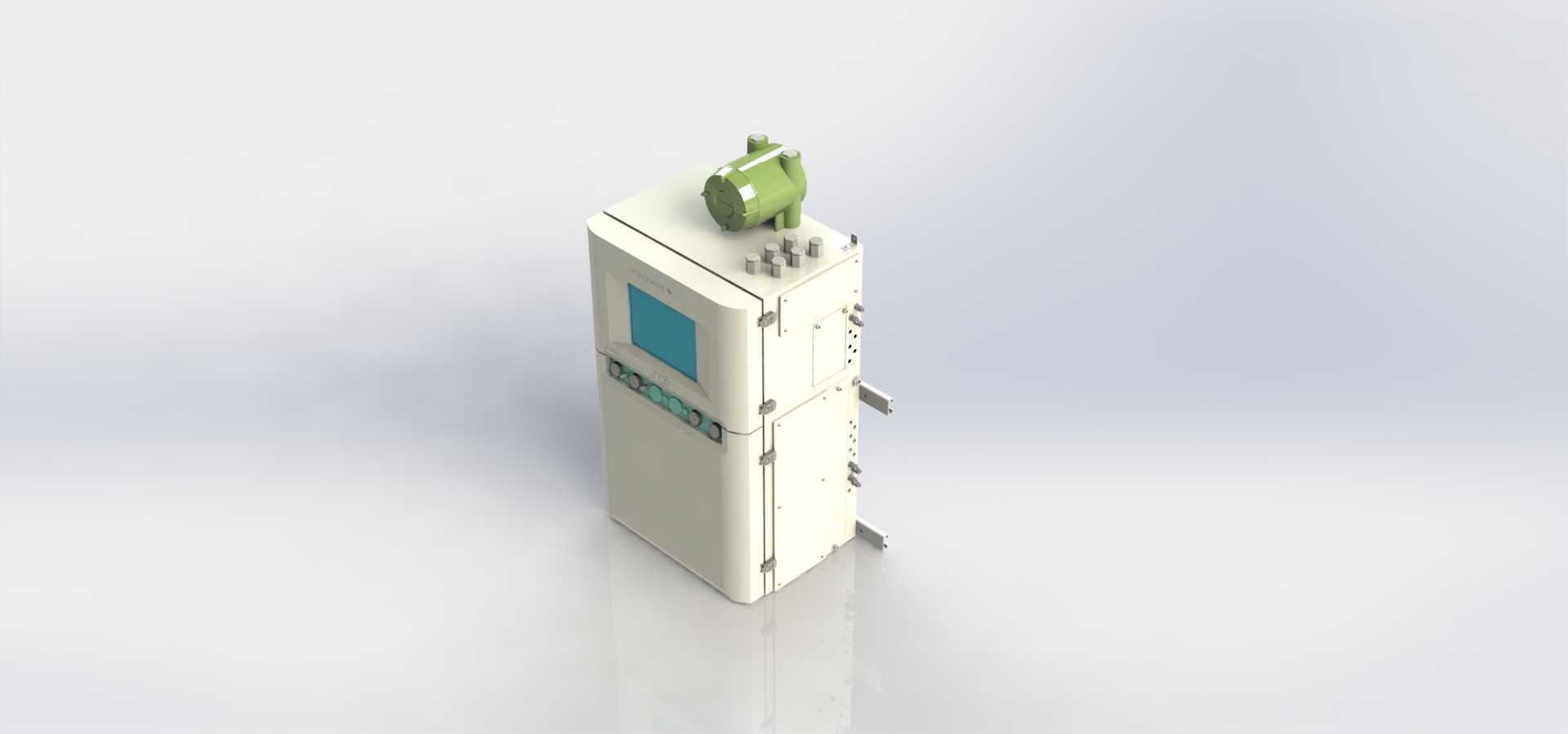

　　在石油炼化、天然气长输管线、化工合成装置的连续生产流程中，过程介质的组分实时数据是工艺调控、安全联锁、产品质量卡边控制的核心依据，这类场景对分析设备的长期运行稳定性、采样响应速度、现场安装适配性都有极高要求，横河CG8000气相色谱装置正是面向这类工业在线分析场景开发的专用检测设备。从结构设计来看，该设备采用立式柜式集成布局，将采样预处理单元、色谱柱分离模块、检测器组件、温控系统、信号处理与通讯单元全部整合在独立柜体内，顶部预留的防爆型电气接口可直接对接现场工艺采样管线与仪表风系统，无需额外搭建外置分析小屋的复杂管线排布，大幅降低现场施工的安装工作量。设备正面设置的嵌入式触控操作屏，可直接在现场完成谱图查看、参数校准、故障诊断操作，

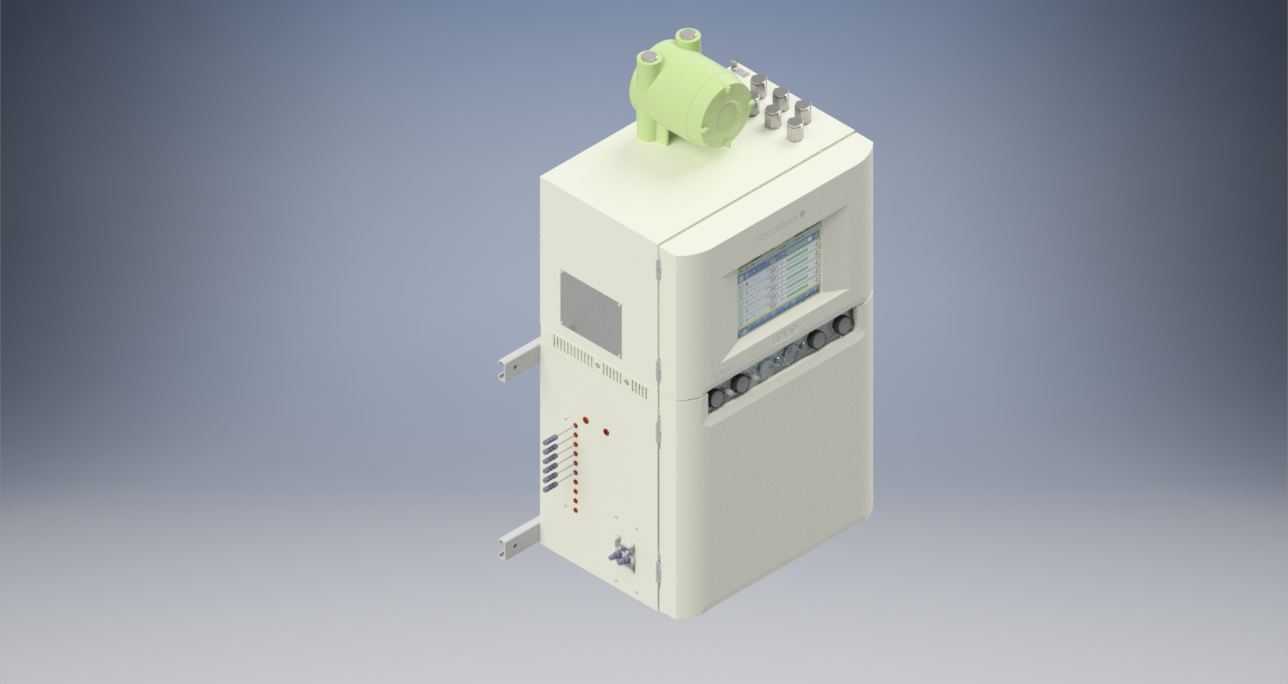

　　无需外接便携终端，屏幕下方排布的实体功能按键兼顾了戴防护手套操作的工业场景需求，避免触控屏在低温、戴手套工况下的操作失灵问题。柜体侧面预留的多组快接式采样通路接口，可支持最多六路工艺流路的循环切换检测，单台设备即可覆盖一套中型化工装置的多个关键测点组分分析需求，相比传统单流路分析设备可减少近七成的现场仪表配置数量。从安装边界来看，设备柜体采用标准工业柜型尺寸，底部预留的地脚安装孔位适配常规工业现场的槽钢安装基础，柜体整体的IP防护等级可满足户外无遮挡安装的防雨防尘要求，顶部集成的防爆接线腔符合化工一区防爆规范，无需额外加装防爆隔离罩即可直接部署在防爆区域内。设备内部的色谱柱模块采用快拆式导轨安装结构，

　　日常维护更换色谱柱时无需拆解整体管路，仅需拉开模块抽屉即可完成更换操作，单根色谱柱的更换时间可控制在十五分钟以内，大幅降低在线设备的维护停机时长。温控系统采用分区独立控温设计，色谱柱箱、检测器腔、采样阀腔分别设置独立的加热与保温结构，可根据不同检测组分的分析需求设置差异化的恒温区间，避免不同模块间的温度干扰影响组分分离精度，柱箱的温度控制精度可达到正负零点一摄氏度，保证低碳烃类、硫化物等易受温度影响组分的检测重复性。采样预处理单元集成在柜体下部腔室，内置的减压稳压、精密过滤、流量恒定组件可直接对接高压工艺管线，将工艺介质调整到色谱分析所需的压力、流量、洁净度要求，无需用户额外配置外置采样预处理系统，减少现场系统集成的匹配调试工作量。

　　设备的信号输出单元支持常规工业总线协议，可直接对接厂区DCS控制系统，将实时组分数据、设备运行状态、故障报警信息直接上传至中控室，实现分析数据与工艺控制系统的联动调控，当检测到工艺组分偏离设定阈值时，可直接触发联锁动作调整工艺参数，避免产品质量不合格或安全事故发生。从实际应用的工况适配来看，该设备可满足从零下二十摄氏度到五十五摄氏度的环境温度运行要求，内置的温度补偿算法可抵消环境温度大幅波动对检测结果的影响，在北方冬季户外、南方夏季高温高湿的现场环境下均可保持稳定的检测精度，无需额外加装环境温控设施。柜体的密封结构采用耐腐橡胶密封条，可耐受化工场景常见的腐蚀性气体侵蚀，长期运行不会出现密封老化失效导致的内部元器件腐蚀问题。
