集成减速机构的电动喷射驱动装置

　　在流体输送、工况介质加注、工业喷涂这类需要稳定压力输出的作业场景里，动力输出端与执行机构的集成度，往往直接决定整套设备的安装适配性与运行可靠性。这款集成了减速机构的电动喷射驱动装置，就是针对紧凑安装空间下的动力输出需求设计的，把标准电机的高转速输出通过蜗轮蜗杆减速结构降扭增速后，直接驱动喷射泵体的偏心凸轮结构，省去了传统分体式安装需要额外配置联轴器、安装支座的麻烦，能直接适配中小型流体喷射系统的动力端安装需求。

　　从实际应用场景来看，这类驱动装置常被用在小型自动化喷涂生产线的涂料供给端、机床设备的切削液定点喷射单元、小型燃油锅炉的燃料供给模块，还有农业植保设备里的药液加压喷射部位，这些场景的共同特点是安装空间局促，不允许动力端占用过多机架位置，同时要求动力输出扭矩足够稳定，不会因为负载波动出现喷射压力忽高忽低的问题。设计之初就考虑到了这类场景的安装痛点，把减速箱体直接和电机前端法兰做成一体化结构，电机输出轴直接插入减速箱的蜗杆输入端，取消了传统连接结构里的联轴器环节，既减少了传动链上的功率损耗，也消除了联轴器对中偏差带来的振动隐患。

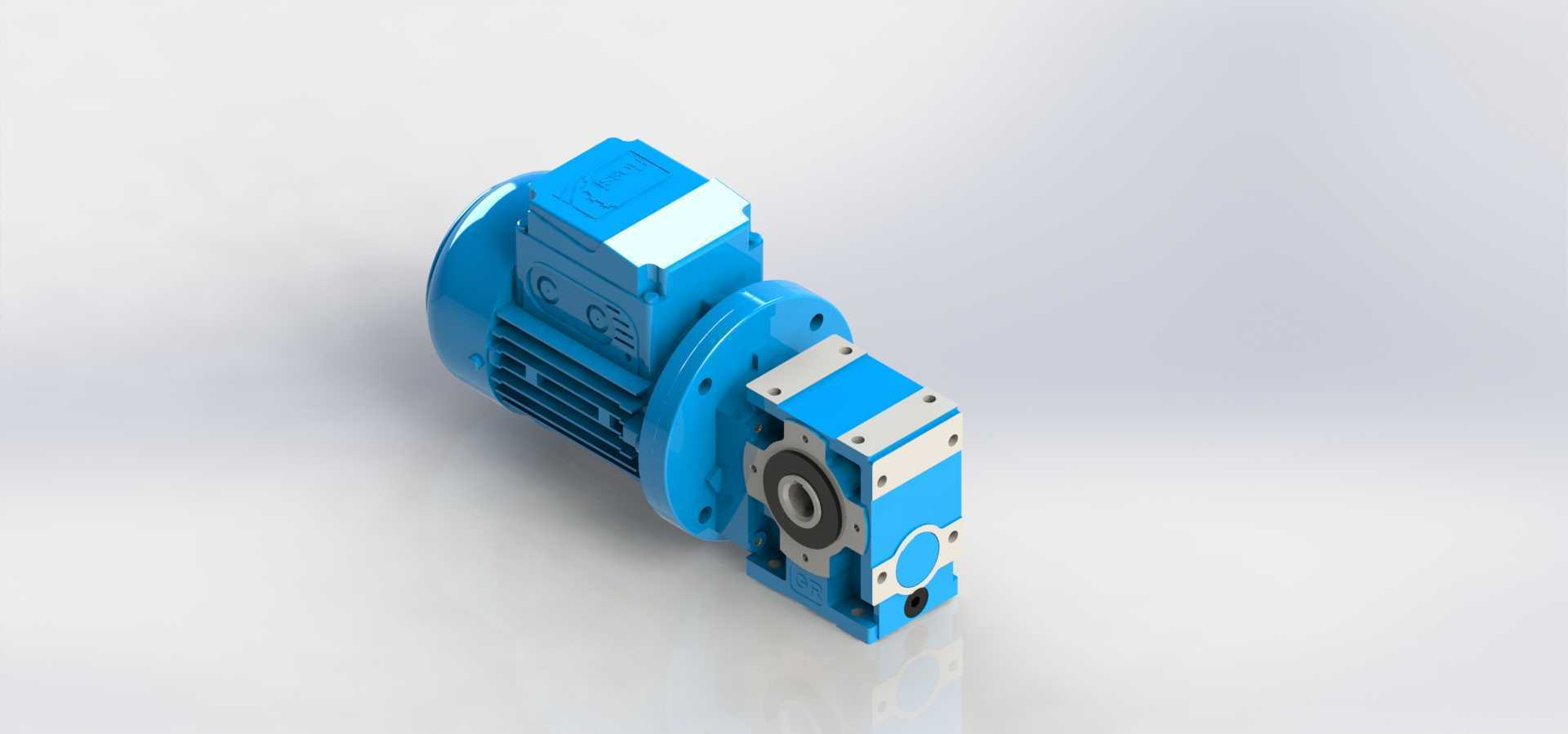

　　从结构设计思路上看，整个装置的安装基准面选在减速箱前端的方形法兰面，四个安装沉孔呈对称分布，法兰端面的加工精度控制在IT7级，能保证和泵体连接之后的轴系同轴度，避免偏心带来的密封件磨损问题。电机部分采用标准B5安装结构的铝壳电机，散热筋沿电机壳体轴向均匀分布，即使在连续运行的工况下，也能通过壳体表面的散热结构把绕组温度控制在绝缘等级允许的范围内，不需要额外加装散热风扇就能满足S1连续工作制的运行要求。减速箱部分采用铝合金压铸壳体，内部的蜗轮采用锡青铜材质，蜗杆采用表面渗碳淬火的合金钢材质，配合间隙控制在0.02到0.05毫米之间，既保证传动过程的平稳性，也能在出现过载的时候通过蜗轮的微量形变保护电机绕组不会因为堵转出现烧损。

　　关于外形尺寸与安装边界，整个装置的轴向总长度控制在适配200毫米以内安装空间的范围，电机部分的外径和标准63机座电机保持一致，减速箱的方形法兰边长比电机外径略大，安装孔的中心距和通用NMRV030型蜗轮减速箱的安装尺寸完全兼容，现场替换的时候不需要重新加工安装孔位，直接拆掉原有减速电机就能完成更换。输出轴采用空心轴设计，键槽尺寸符合国标通用要求，泵体的凸轮轴可以直接插入空心输出轴内，通过侧面的紧定螺钉完成轴向固定，不需要额外加工连接轴套，进一步压缩了轴向安装尺寸。

　　在功能特性上，这款装置的输出转速经过减速比匹配之后，刚好对应喷射机构需要的工作转速区间，输出扭矩能覆盖0.5到5升每分钟流量下的喷射压力需求，不需要额外加装调速机构就能满足常规工况的使用要求。减速箱的顶部预留了注油孔，底部设置了放油螺塞，日常维护的时候不需要拆开整个箱体，就能完成润滑油的更换，维护操作的便捷性比传统分体式结构提升不少。接线盒设置在电机壳体的侧面，进线口采用标准防水格兰头结构，能适应车间多粉尘、少量喷淋的使用环境，不会因为杂物进入接线盒造成电路故障。整个装置的重量控制在合理范围内，单人就能完成安装搬运，不需要额外配置吊装设备，适合在设备改造、产线升级这类现场施工空间有限的场景下使用。

　　从结构细节来看，电机和减速箱连接的部位采用O型圈密封，减速箱输出轴的位置采用双唇口骨架油封，能有效防止减速箱内的润滑油渗漏，同时避免外部的粉尘、水汽进入箱体内部磨损传动零件。所有外露的紧固件都采用镀锌钝化处理，在常规工业环境下不会出现锈蚀问题，长时间使用之后也能顺利拆卸维护。壳体表面采用蓝色烤漆处理，除了基础的防锈作用之外，也能在设备密集的车间里快速识别动力单元位置，方便日常巡检的时候快速排查设备运行状态。
