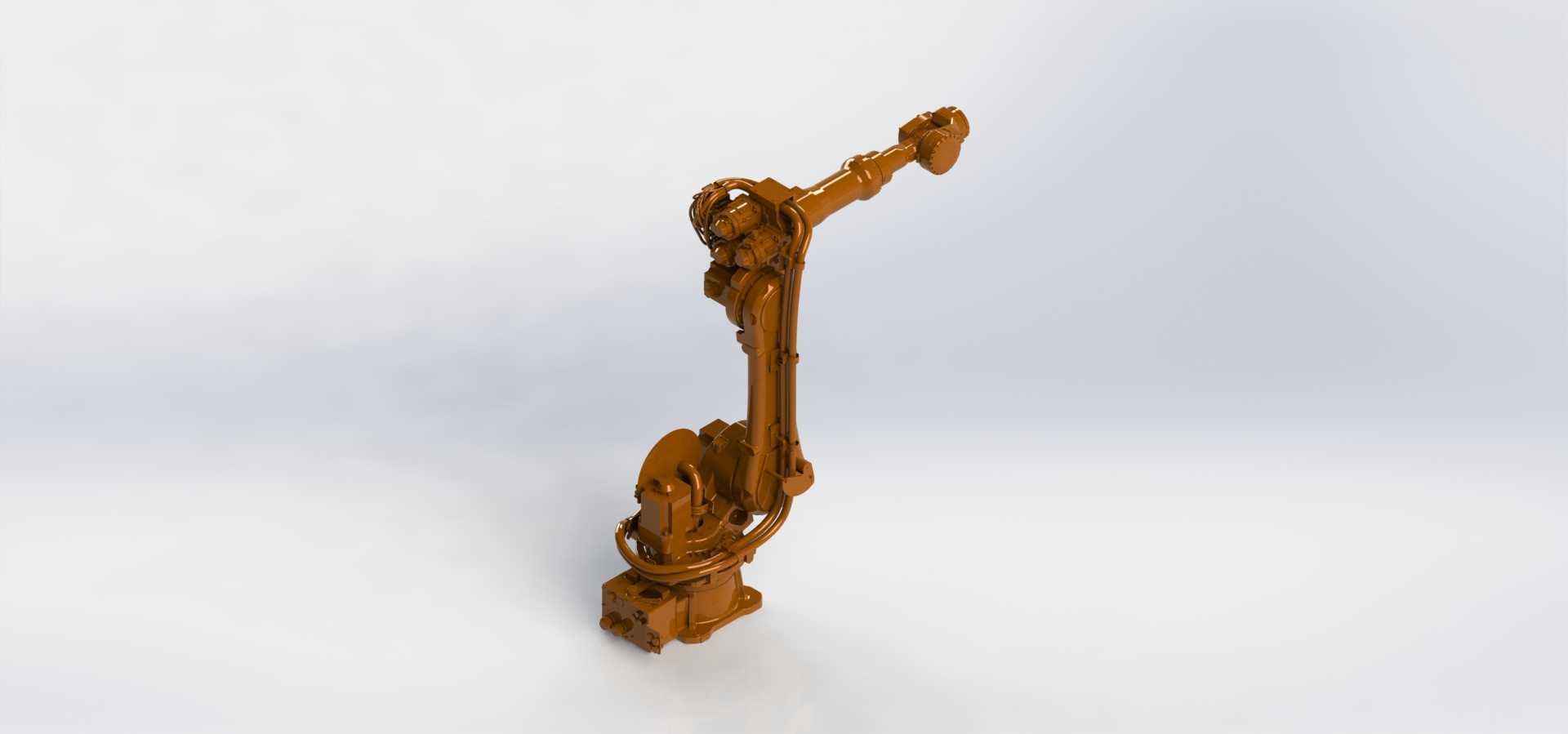

安川GP110重载六轴工业机械臂结构

　　这款重载六轴机械臂的结构设计，核心围绕110kg级负载工况下的刚性与动态响应平衡展开，从底座安装面到末端法兰的每一段关节布局，都经过了实际产线工况的反复校核。底座采用方形铸铁安装基座，四个地脚螺栓孔的分布间距预留了足够的混凝土基础浇筑余量，安装面的平面度公差控制在0.05mm以内，避免大负载回转时出现底座翘曲影响重复定位精度。一轴回转支承选用交叉滚子轴承，可同时承受轴向力、径向力与倾覆力矩，适配大臂伸展时的偏载工况，一轴的回转范围覆盖±180°，足够覆盖产线两侧的工位布局需求。

　　大臂部分采用箱型焊接结构，内部预留了管线走线的空腔，所有动力线缆与信号线缆都从关节内部穿过，避免外部走线在高速运动时出现剐蹭、拉扯问题，大臂的长度设计兼顾了作业半径与负载能力，在满负载状态下大臂的最大伸展半径可覆盖2.5米以上的作业范围，同时大臂的壁厚经过拓扑优化，在保证刚性的前提下尽可能降低自身重量，减少关节电机的负载余量。肘部关节采用双支撑结构，二轴与三轴的谐波减速器安装位都设计了密封槽，可适配IP67级的防护需求，在焊接、打磨这类多粉尘、多焊渣飞溅的工况下，能有效避免杂质进入减速器内部影响使用寿命。

　　小臂部分的结构更侧重轻量化，因为小臂处于运动链末端，自身重量会直接影响末端的动态响应速度，小臂采用铝合金铸造结构，表面做了硬质阳极氧化处理，耐磨性能提升的同时也降低了整体惯量。四、五、六轴的关节布局采用偏置式设计，可实现末端的灵活姿态调整，在狭小空间内作业时不会出现关节干涉，六轴末端的法兰盘符合通用工业机械臂的安装标准，可快速适配夹爪、焊枪、打磨头、吸盘等多种末端执行器，不需要额外做转接法兰的定制加工。

　　从实际应用场景来看，这款机械臂可覆盖汽车制造车间的白车身点焊、重型零部件的搬运码垛、大型铸件的打磨去毛刺、重型工件的装配等多种工况。在汽车焊装线中，它可以搭配伺服焊钳完成车身侧围、底板等部位的点焊作业，大负载能力可支撑重量较大的伺服焊钳长时间工作，六轴的灵活度可适配车身不同位置的焊接角度，不需要额外调整工件的装夹姿态。在重型零部件加工车间，它可以搭配定制夹爪完成机床上下料作业，可直接抓取上百公斤的铸件、锻件在不同机床之间转运，替代人工完成高温、重负载的重复作业，降低一线操作人员的劳动强度，同时提升上下料的节拍一致性。在物流仓储场景中，它可搭配重型吸盘或者夹爪完成整栈板货物的码垛、拆垛作业，相比轻载机械臂，它单次可搬运更重的货物，码垛高度可覆盖2米以上的栈板堆叠需求，适配重型货物的仓储转运需求。

　　设计过程中，每一段关节的运动范围都做了软限位与硬限位的双重设计，硬限位采用机械挡块结构，在软件限位失效时可直接阻挡关节超程运动，避免机械臂撞击周边设备造成损坏。关节处的电机安装位都预留了编码器的走线通道，采用绝对值编码器，设备断电重启后不需要重新回零，可直接恢复作业状态，减少产线停线恢复的时间。整体外观采用工业级橙色涂装，表面做了耐油污、耐刮擦的涂层处理，在车间多油污、多磕碰的环境下长时间使用也不会出现涂层脱落、锈蚀的问题。管线包的安装位置预留了专用的固定支架，可适配不同品牌的管线包产品，不需要在臂体上额外打孔焊接，减少现场安装的改造工作量。

　　从安装边界来看，底座安装时需要预留至少1.5倍底座宽度的维护空间，方便后期对一轴减速器、电机的维护保养，机械臂全伸展状态下的安全防护范围需要覆盖最大作业半径外0.5米的区域，设置安全光栅或者安全围栏，避免人员误入作业范围发生安全事故。末端执行器的安装需要匹配六轴法兰的螺栓孔分布，同时需要核算末端负载的重心偏移量，确保总负载与重心偏移值在机械臂的允许负载曲线范围内，避免超负载运行导致关节减速器过早磨损。
