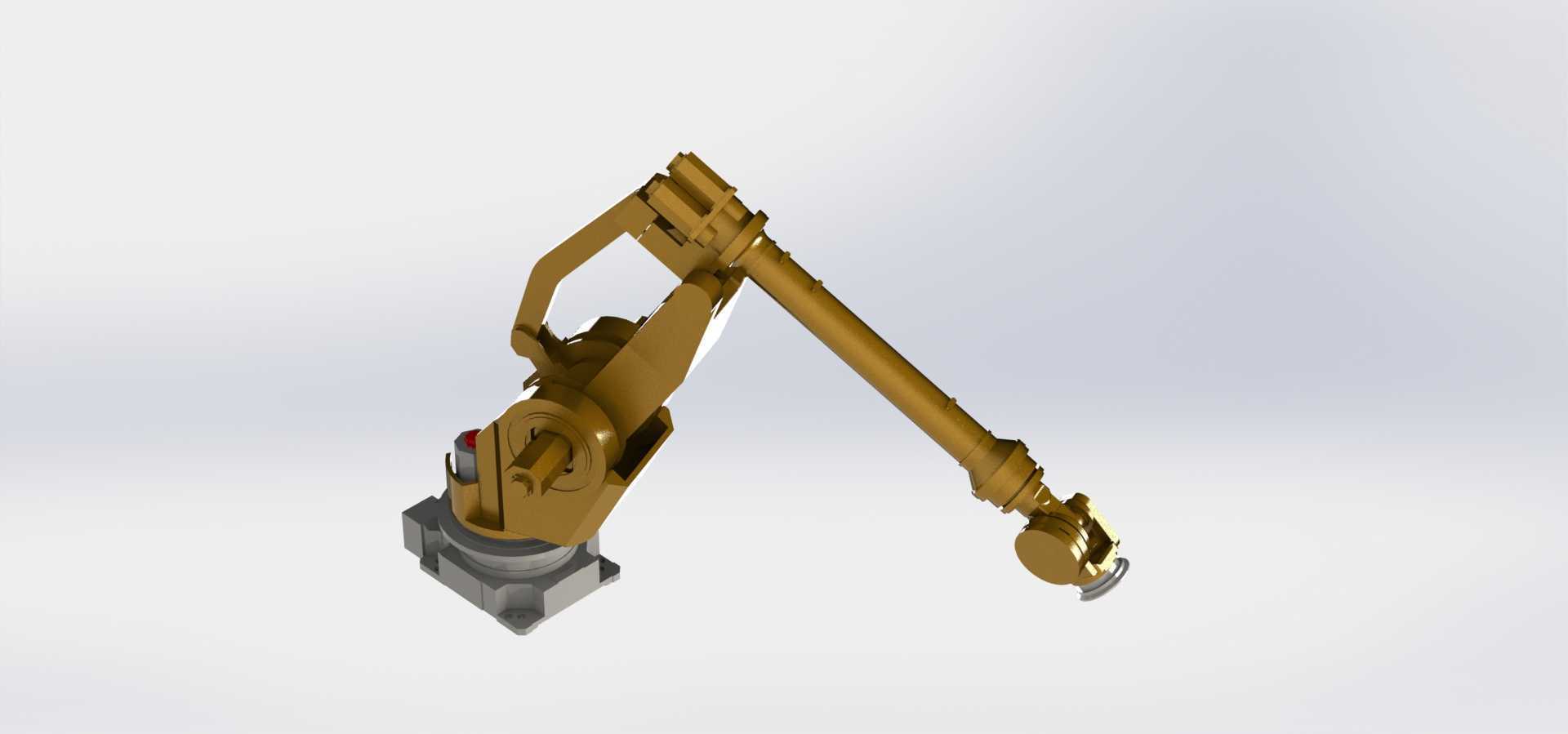

发那科M90IA260L重载工业机械臂结构

　　这款重载关节型机械臂的结构设计，核心面向大负载长行程的工业搬运、码垛、重型工件上下料场景，在汽车整车焊装线的白车身侧围搬运、重型铸件的机床上下料工位、建材行业的大尺寸板材码垛环节都有极高的适配性，其臂展覆盖范围能够满足跨工位的物料转移动作需求，无需额外增设外部行走轴即可覆盖常见的大型工位作业半径。从结构设计逻辑来看，该机械臂采用多关节串联构型，底座采用大尺寸方形安装法兰结构，安装面预留的螺栓孔位分布经过载荷校核，能够承受大臂伸展时的倾覆力矩，底座内部集成的回转支承结构承担整机的水平回转动作，回转支承的选型匹配了整机最大负载下的动载系数，避免急停、急启工况下的结构形变。大臂部分采用箱型焊接结构构型，

　　在保证整体结构刚度的前提下尽可能降低臂体自身重量，臂体内部预留了管线走行空间，将伺服动力线缆、信号线缆、末端执行器的气路/油路管线全部内置，避免外部走线在高速回转过程中出现剐蹭、拉扯损伤，同时也降低了作业环境中焊渣、粉尘、切削液对管线的侵蚀。小臂部分采用等强度变截面设计，靠近手腕关节的位置做了结构收窄，既保证了小臂整体的抗弯、抗扭刚度，也尽可能缩小了末端手腕的运动干涉边界，让手腕部分能够深入狭窄的工装夹具空间完成作业动作。末端手腕采用三轴正交构型，三个关节的回转轴线交汇于一点，能够实现末端执行器的全姿态调整，手腕部分的密封结构采用多层迷宫密封加密封圈的组合设计，能够适应铸造车间、焊装车间这类多粉尘、多飞溅的作业环境，

　　避免粉尘进入关节内部加速轴承、齿轮的磨损。从安装边界来看，该机械臂的底座安装需要预留足够的混凝土基础厚度，基础平面的平面度公差需要控制在合理范围内，避免安装后底座出现附加应力导致关节轴承偏磨；整机的水平回转半径覆盖范围内需要设置安全防护栏，避免人员误入作业区间，同时要预留足够的维护空间，方便后期对关节减速机、伺服电机进行检修更换。在功能特性上，该机械臂的各关节均采用伺服电机加高精度RV减速机的驱动组合，关节的重复定位精度能够满足重型工件的精准装配、码垛对位需求，大臂的俯仰关节做了平衡缸设计，平衡缸的推力参数经过精确匹配，能够抵消大臂、小臂及末端负载的重力矩，降低俯仰关节伺服电机的输出负载，提升动态运动过程中的平稳性，

　　避免大负载工况下出现关节抖动、轨迹偏移的问题。在实际产线应用中，这类重载机械臂通常会搭配视觉定位系统、力控传感器使用，在重型铸件打磨、整垛物料拆码的场景中，能够通过视觉系统修正工件的摆放位置偏差，通过力控传感器调整末端执行器的接触力，避免刚性接触导致的工件损伤或者机械臂过载。设计过程中对各关节的运动行程做了硬限位加软限位的双重保护，硬限位采用机械挡块结构，在软限位失效的情况下能够通过机械结构阻挡关节超程转动，避免臂体撞击底座或者周边设备，软限位则通过控制系统的参数设定，根据现场产线的实际布局调整各关节的运动范围，适配不同的工位布局需求。臂体的外观涂装采用工业级防锈涂装工艺，表面经过喷砂、磷化处理后再喷涂多层防护漆，能够适应潮湿、有腐蚀性气体的作业环境，延长设备的整体使用寿命。手腕部分的连接法兰采用标准接口尺寸，能够适配不同厂商的夹爪、真空吸盘、焊枪、打磨头等末端执行器，无需额外制作过渡法兰即可快速切换作业功能，提升设备的产线适配灵活性。
