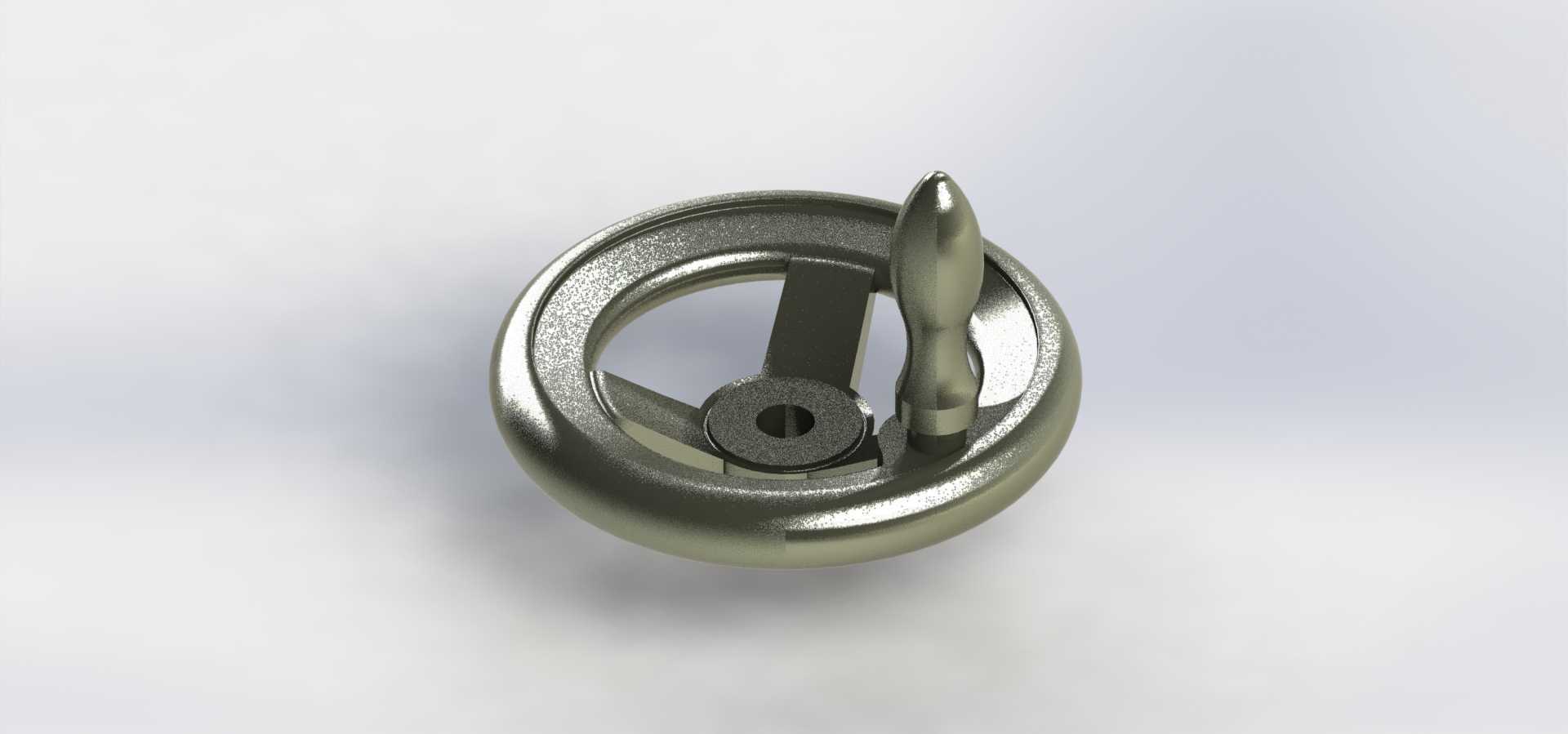

带旋转握柄的100mm圆盘手轮结构

　　这类带可拆卸旋转握柄的圆盘手轮，是工业设备里十分常见的手动操作执行件，日常在机床进给调节、阀门开度控制、工装夹具锁紧、输送设备张紧度调整这类需要人工精准微调的工位上随处可见，和普通无握柄的实心手轮相比，带旋转握柄的结构能让操作人员在转动手轮时无需持续变换手部握持位置，单手握持握柄即可完成整圈转动操作，在需要频繁调节、转动行程较长的工况下能大幅降低操作疲劳感，提升调节效率。

　　从结构设计逻辑来看，这款手轮采用了外缘加厚的圆盘式轮体结构，轮缘做了圆弧过渡的加厚处理，一方面是提升轮体整体的抗扭刚度，避免操作人员施加较大转动力矩时轮体出现形变，另一方面加厚的轮缘也能在无握柄辅助操作时，提供更充足的握持摩擦力，即便手部沾有少量切削液、油污，也能稳定施力转动。轮体内部采用了三辐条的支撑结构，而非实心盘面设计，这种设计在保证整体结构强度满足常规操作力矩需求的前提下，能有效降低零件自身重量，减少材料消耗，同时辐条的排布角度经过力学优化，每根辐条的受力方向都和手轮转动时的力矩传递路径匹配，不会出现局部应力集中的问题，长期反复使用也不会出现辐条断裂的情况。

　　中心的安装孔采用了带键槽的标准孔型设计，能够和设备伸出的调节轴实现周向固定，传递转动扭矩，安装孔周边做了凸起的轴台结构，这个轴台一方面能在安装时和轴端的端面贴合，保证手轮安装的垂直度，避免转动时出现偏摆晃动，另一方面也能增加安装孔处的壁厚，提升键槽位置的抗挤压强度，防止频繁正反转操作时键槽出现崩边、磨损的问题。握柄部分采用了可自由转动的套装结构，握柄和固定在轮缘上的握柄轴之间留有合理的转动间隙，操作人员握持握柄转动手轮时，握柄可在轴上自由自转，不会和手部产生滑动摩擦，长时间操作也不会磨手，握柄的外形做了符合人体工学的流线型设计，中段略粗、两端收窄，握持时的贴合度更好，施力时更顺手。

　　尺寸边界上，这款手轮的轮体外缘直径为100mm，属于中小规格的操作手轮，适合安装在操作空间有限、不需要太大操作力矩的调节工位上，整体安装后的轴向突出尺寸控制得较为紧凑，不会过多占用设备外部的操作空间，也能避免设备周边通行时被手轮剐蹭。握柄的转动半径经过匹配设计，握持握柄转动时的力臂长度刚好适配成年人手部的操作力度范围，既不会因为力臂过短导致转动费力，也不会因为力臂过长导致调节精度难以控制，在进行小幅度的精准微调时，也可以直接握持轮缘进行小角度转动，满足不同调节精度的需求。

　　在实际选型应用中，这类手轮通常采用铸铁或者铸钢材质做轮体基础，表面做镀铬或者喷塑处理，具备不错的防锈耐磨性能，能够适应车间内多油污、多切削液的工作环境，握柄部分一般采用电木或者工程塑料材质，绝缘性能较好，在一些有低压电风险的设备上使用也能提升操作安全性。设计这类手轮的三维模型时，需要重点关注几个配合尺寸的公差：中心安装孔和设备轴的配合公差、键槽的尺寸公差、握柄轴和轮体安装孔的配合公差、握柄内孔和握柄轴的转动间隙，这些尺寸的精度直接决定了手轮安装后是否能顺畅转动、是否会出现晃动旷量。同时轮体的所有外缘棱角都做了倒圆角处理，没有尖锐的边角，避免操作时划伤手部，符合机械操作件的安全设计要求。

　　和直柄手轮、波纹手轮其他类型的操作手轮相比，这种带旋转握柄的圆盘手轮适用场景更广，不管是需要快速转动的大行程调节，还是需要小角度转动的精准微调，都能很好地适配，而且结构简单可靠，故障率极低，日常基本不需要维护，只需要定期在握柄的转动位置加注少量润滑脂，就能保证握柄长期转动顺畅，是机械设备手动调节机构里性价比很高的一类基础操作零件。
