垂直式快速压紧夹具结构设计

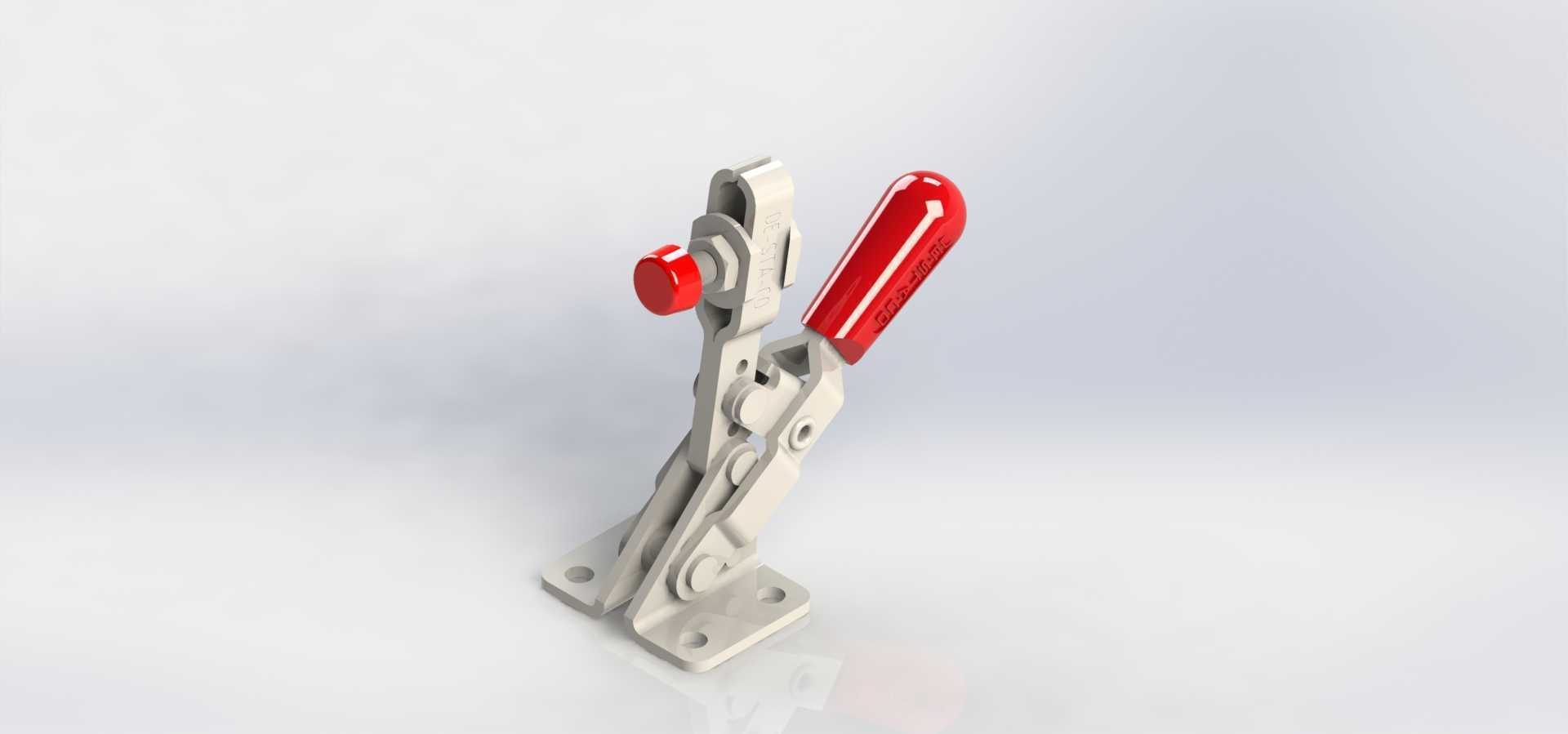

　　在工装夹具的选型与设计场景里，垂直式快速压紧夹具是小批量多工序加工、装配工位里出镜率极高的压紧元件，这套三维结构完整还原了垂直式肘节夹紧的全部运动逻辑，从安装底座到操作手柄的每一处铰接点都做了符合实际装配公差的结构还原，没有做过度简化的建模处理，能直接用于工装方案的干涉校验、工位布局模拟。从实际应用场景来看，这类夹具常被布置在焊接工装台、PCB分板工位、小型零件铣削夹持、线束装配定位、木质工件胶合压紧等场景里，相比传统的螺栓压紧、凸轮侧压结构，它的操作行程短，单次压紧与释放的动作只需要扳动手柄完成一次肘节过死点动作，全程操作耗时不超过两秒，能大幅降低工位操作的辅助时间占比，在高频次重复装夹的流水工位上，

　　能有效降低操作人员的动作疲劳度。从功能特性上看，这套夹具采用垂直压紧的出力方向，压头的运动轨迹垂直于安装基准面，不会对被夹持工件产生侧向的推挤力，对于薄壁件、易变形的非金属件夹持场景，能避免装夹过程中造成的工件移位、形变问题；压头端部采用可调式的红色橡胶缓冲头，旋转调节压头的伸出长度就能适配不同厚度的被夹持工件，缓冲头的软性材质能避免压伤工件表面，对于有外观要求的喷涂件、阳极氧化件夹持场景，不需要额外增加防护垫片就能直接使用。从设计思路层面拆解，整套结构的核心是利用连杆机构的死点特性实现夹紧自锁，当手柄扳动到压紧位置时，中间的传动连杆与受力连杆处于共线死点位置，此时哪怕被压紧的工件存在加工公差带来的反作用力，也不会让夹具自行松脱，

　　只有反向扳动手柄打破死点平衡才能释放夹持力，这种自锁特性不需要额外增加锁止结构就能保证夹持可靠性，结构零件数量少，后期维护只需要定期在铰接销轴处加注润滑脂就能保证长期动作顺畅。从安装边界与尺寸逻辑来看，底座采用双安装孔的法兰式固定结构，两个安装孔的孔距做了行业通用的标准化设计，能直接适配市面上多数工装平台的T型槽间距，不需要额外做转接板就能直接固定；安装底座的底面做了0.02mm平面度的基准面设计，固定后能保证压头的垂直度公差控制在0.05mm以内，避免压紧时出现压头偏斜导致的夹持力不均问题；整体结构的轮廓高度在压紧状态下处于最低位置，不会和加工刀具、装配工具产生运动干涉，手柄的操作力臂经过优化，

　　只需要施加不超过50N的扳动力就能输出最大近2000N的压紧力，出力比能满足多数小型零件的夹持需求。在做三维建模的时候，这套结构的每一处铰接间隙都参考了实际量产产品的公差标准，销轴与孔的配合间隙控制在0.01-0.03mm之间，模拟运动的时候不会出现卡滞或者虚位过大的问题，能直接用于生成工程图、做运动仿真验证，也能作为非标工装设计的标准件直接调用，不需要重新绘制基础结构，只需要根据实际工位的夹持需求调整压头长度、底座安装位置就能快速完成整套工装的设计工作。在实际选型使用的时候，需要注意根据被夹持工件的压紧力需求选择对应规格的夹具，这套规格的夹具适合压紧力需求在1500N以内的场景，如果是重型工件的铣削加工、大厚度钢板的焊接定位，就需要选择更大号的同结构夹具，同时安装的时候要保证底座固定螺栓的锁紧扭矩符合要求，避免长期反复操作导致底座移位，影响夹持精度。
