垂直式快速压紧夹具结构设计

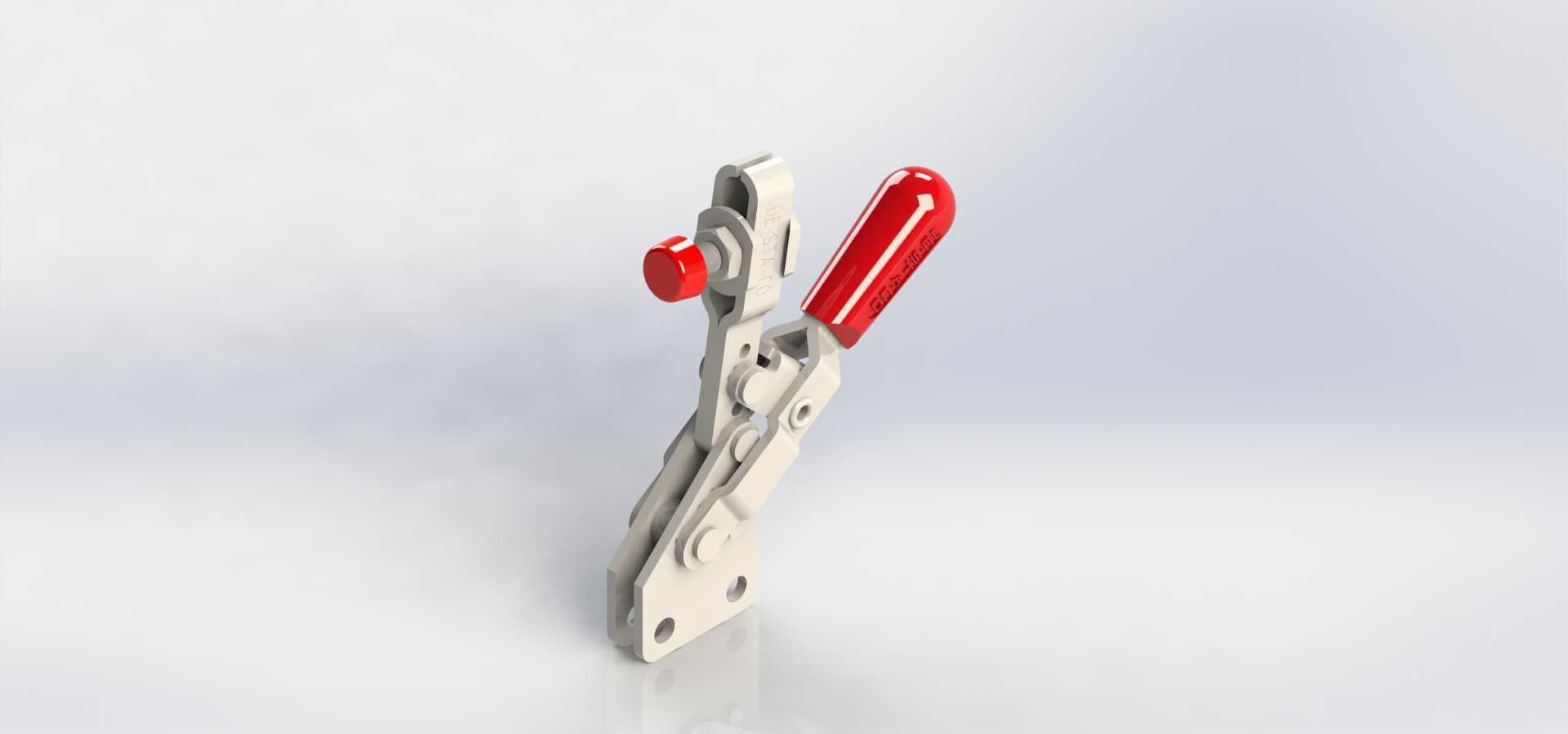

　　在各类工装治具、生产线工位、非标设备的工件定位环节，这类垂直式快速压紧夹具的应用覆盖了从电子装配到五金加工的多类场景，比如钣金件焊接工位的工件固定、塑胶件组装时的压合定位、木质家具加工时的板材夹持，甚至小型零部件检测工位的快速装夹，都能看到这类结构的身影。区别于传统螺栓压紧、压板锁附的装夹方式，这类肘节式快速夹具依靠连杆机构的死点特性实现锁紧，操作时仅需扳动红色手柄即可完成压紧与释放动作，单次装夹耗时不超过两秒，能大幅降低工位操作的辅助时间，提升批量加工时的工位流转效率。从结构设计逻辑来看，整个夹具的核心是多组铰接连杆的力臂匹配，底座采用带安装孔的立式折弯结构，安装孔位的间距经过适配常见工装台的T型槽间距设计，

　　安装时可通过螺栓直接固定在工装基板、设备工作台面或者治具架上，底座的安装面做了平面度处理，保证安装后夹具整体的垂直度偏差控制在合理范围内，避免压紧时出现压头偏斜导致的工件夹持不稳问题。压臂部分的行程设计适配不同厚度的工件夹持需求，压头端部采用可调式橡胶抵接结构，可根据工件的实际高度调整压头伸出长度，既可以保证对不同厚度工件的压紧力均匀传递，也能避免刚性压头直接接触工件表面造成的压痕、划伤问题，针对表面质量要求高的阳极氧化件、喷涂件、抛光件加工场景，这种软质抵接端的设计能有效减少工件装夹损伤。手柄部分采用包覆式防滑结构，操作时的握持角度符合人体工程学设计，扳动到锁紧位置时手柄处于垂直向下的状态，不会占用工位上方过多的操作空间，

　　也能避免工位操作人员走动时误碰手柄导致夹具松脱。整个锁紧机构的铰接点都做了间隙配合设计，反复扳动时不会出现卡滞、晃量过大的问题，连杆的力放大比经过匹配，操作人员仅需施加很小的扳动力，即可在压头端输出足够的压紧力，保证加工过程中工件不会因为切削力、焊接应力、装配外力出现位移。从安装边界来看，这类夹具的整体高度在锁紧状态下处于较低的垂直区间，横向占用空间小，可在狭小的工装台面上密集布置，实现多工位同时装夹，比如在PCB板测试治具上，可同时布置多组同规格夹具对电路板的不同位置进行压紧，避免测试探针接触不良；在钣金焊接工位，可搭配不同长度的压臂实现对异形钣金件的多点固定，减少焊接变形。夹具的所有金属结构件都采用冲压成型工艺制作，

　　铰接销轴采用标准圆柱销，后期维护时仅需更换磨损的销轴或者压头橡胶垫即可继续使用，整体使用寿命长，适合工业场景下的高频次操作。在实际选型应用时，需要根据待夹持工件的压紧力需求、安装空间大小、工件表面材质要求匹配对应的压头形式和夹具规格，比如针对重型工件的加工场景，可选择底座更厚、连杆截面更大的重载型号，针对轻型装配场景则可选择小型化的轻量型号，这类夹具的结构通用性强，可根据实际使用需求进行小幅改装，比如在压臂上加装检测传感器、定位挡块等附件，拓展其在自动化生产线上的应用适配性。
