垂直式快速夹钳工装夹具结构

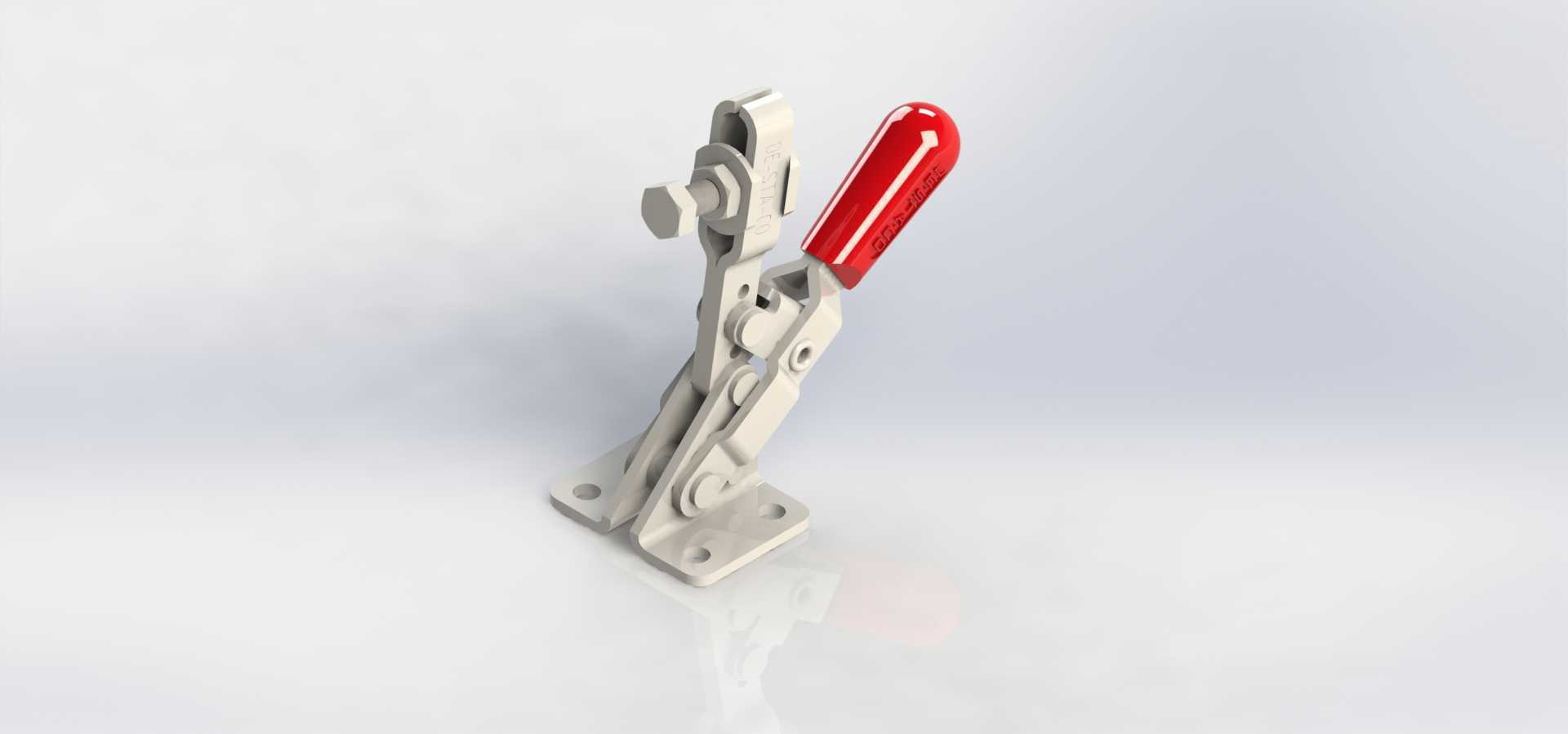

　　这款垂直式快速夹钳是工装夹具领域应用极广的标准压紧构件，在焊接工装、装配工位、检具定位、木工加工、电子元件压合等场景都能看到它的身影，核心作用是在工序作业时提供稳定的压紧力，避免工件受切削力、焊接应力、装配外力作用出现位移，保障加工或装配的尺寸精度。从实际使用场景来看，这类夹钳常成组布置在工装基板上，配合定位销、支撑块使用，单组夹钳可提供数百牛的稳定压紧力，操作时仅需向下扳动红色手柄即可完成锁紧，向上扳动即可快速松脱，相比传统螺栓压紧的方式，单件装夹时间可缩短80%以上，非常适配中小批量多品种的柔性生产需求，在五金冲压件后处理、注塑件飞边去除、电路板测试工装等工位的适配性极强。

　　从结构设计逻辑来看，该夹钳采用了平面四杆机构的死点锁紧原理，当手柄扳动到锁紧位置时，连杆与压臂的铰接点越过机构死点，此时即便工件受外力产生反作用力，也不会让夹钳自行松脱，锁紧状态的可靠性完全靠机械结构保障，不需要额外增加锁止销或者弹簧预紧结构。整个夹钳的受力路径设计非常清晰：底座通过两个安装孔固定在工装台面上，扳动手柄时，力通过中间连杆传递到压臂端，压臂前端的压头直接作用在工件表面，所有铰接位置都采用了销轴铆接的结构，配合间隙控制在0.1mm以内，既保证了活动构件的转动灵活性，又避免了间隙过大导致的压紧位置偏移。手柄部分包覆的红色绝缘套，一方面是增加操作时的摩擦力，避免手上沾有油污时出现打滑，另一方面也能在焊接工位起到一定的隔热、绝缘作用，防止焊渣飞溅烫伤操作人员，同时醒目的红色也能让操作人员快速识别操作位置，减少工位误操作的概率。

　　从安装边界与尺寸适配角度来说，这款夹钳的底座为带两个沉头安装孔的平板结构，安装孔间距为标准系列尺寸，可直接适配市面通用的工装平台T型槽间距，不需要额外加工过渡连接板；底座的安装面平面度要求控制在0.05mm以内，安装时如果基板平面度不足，会导致夹钳底座受力变形，进而影响铰接点的转动顺畅度，甚至出现锁紧卡滞的问题。压臂的打开角度接近90度，松脱状态下压臂会完全抬离工件上方，留出足够的工件取放空间，不会对工件上下料造成干涉；压臂前端的压头采用可调式螺杆结构，可根据被压紧工件的高度差自由调整压头伸出长度，调整范围在15-20mm之间，适配不同厚度工件的压紧需求，压头端部通常带有橡胶或聚氨酯软垫，避免压紧时在工件表面留下压痕，适配表面质量要求较高的工件加工场景。

　　在实际选型应用时，需要重点关注夹钳的压紧力参数与工件所需夹紧力的匹配度，通常选型时夹钳额定压紧力要比实际所需夹紧力大30%左右，避免长期满载使用导致机构疲劳磨损，缩短使用寿命。铰接位置的销轴在长期使用后如果出现磨损间隙过大的问题，会导致锁紧位置偏移、压紧力不足，日常维护时只需要定期在铰接点滴注少量润滑油，即可保证机构操作的顺畅性，整体结构的易损件极少，使用寿命可达数万次开合循环。这类夹钳的结构紧凑，整体安装后占用的台面空间很小，在狭小的工装空间内也能灵活布置，多个夹钳组合使用时，可以实现工件多点位的同步压紧，保障工件整个贴合面都与工装支撑面紧密贴合，避免加工时出现振动、翘曲等问题，是工装设计中性价比极高的标准压紧构件。
