恩格拉纳杰斯天文馆专用精密传动装置

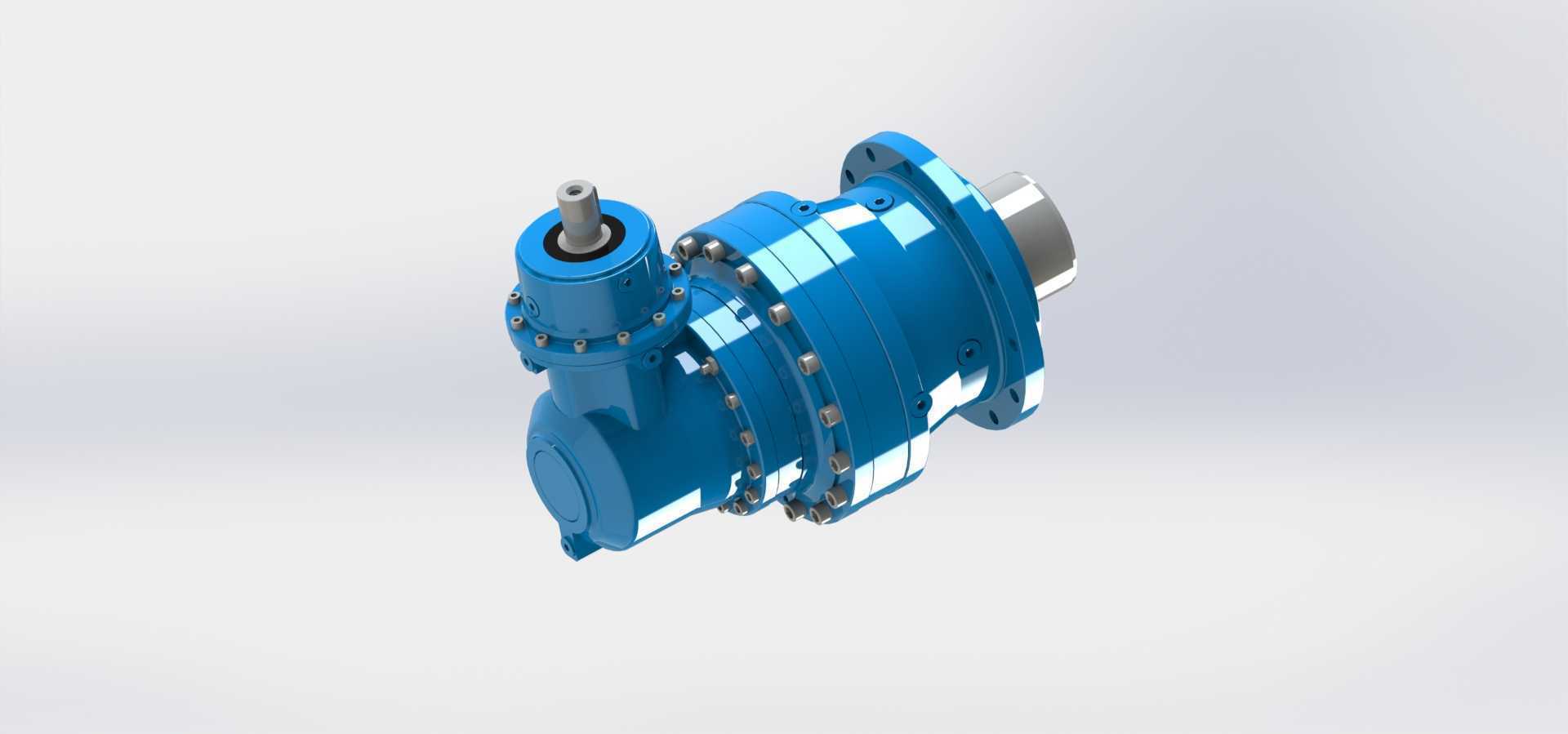

　　这款传动装置的应用场景集中在天文观测设备的高精度回转驱动环节，区别于常规工业产线用的减速部件，它需要同时兼顾低速大扭矩输出、极小回差、长期运行无间隙磨损补偿的特性，毕竟天文馆的穹顶投影、大型望远镜俯仰方位调整这类场景，对传动平稳度的要求远高于普通工业设备，哪怕是一丝的传动间隙，在数十米的投影距离或者数米口径的镜组端都会被放大成明显的画面抖动或者指向偏差。从结构设计来看，它采用了集成式的行星传动架构，输入端的轴伸做了密封防护设计，避免长期静置或者户外部署时灰尘、凝露侵入传动腔，输出端采用法兰式连接结构，和负载端的安装基准面直接贴合，能最大限度减少装配带来的同轴度误差。设计阶段首先考虑的是安装边界的适配性，

　　主体壳体采用一体化铸造成型后做精密镗削加工，所有安装螺孔的位置度公差控制在0.02mm以内，输入端轴径、输出法兰的止口尺寸都匹配天文设备常用的安装接口，不需要额外做转接法兰就能直接替换原有传动部件，减少现场改装的工作量。功能特性上，它的传动级间采用了满装滚子的承载结构，相比常规的滚珠行星结构，能承受更大的径向和轴向复合载荷，毕竟天文设备的镜组或者穹顶结构重量往往达到数吨，而且转动过程中载荷方向会随着俯仰角度变化持续改变，这种结构能保证在全角度载荷下都没有滚动体打滑的问题。回差控制是这类产品设计的核心，各级齿轮的齿侧间隙都做了预紧调整，壳体上预留的注油孔采用长效润滑脂密封结构，一次注脂就能满足数年的运行需求，不需要频繁停机维护，

　　适配天文馆长期无人值守的运行模式。外形设计上，壳体外部的加强筋沿着传动受力的方向布置，既提升了壳体的刚性，避免大扭矩输出时壳体变形影响齿轮啮合精度，也兼顾了散热需求，长时间低速运行时产生的热量能通过筋条快速散发到空气中，不会因为腔体温升过高导致润滑脂失效。安装时需要注意，输入端和驱动电机的连接要采用弹性联轴器补偿少量的同轴度误差，输出端法兰的连接螺栓要按照对角顺序分次拧紧，保证止口面完全贴合，避免运行过程中出现偏载导致的轴承早期磨损。另外它的侧置接线或者传感安装位预留了足够的空间，用户可以根据需求加装转速编码器、扭矩传感器这类监测部件，不需要额外在壳体上打孔加工，适配不同场景的状态监测需求。相比通用型的减速装置，

　　这款产品的齿轮修形做了针对性优化，针对低速运行的工况，齿面做了微鼓形修形，避免轮齿边缘接触导致的传动不平稳，即使在0.1转每分钟的极低转速下，输出轴的转动也能保持均匀无爬行，完全满足天文观测设备对匀速转动的严苛要求。
