电动喷射器精密传动结构三维设计

　　在流体输送与精准喷射作业场景中，这类集成行星传动结构的电动喷射装置，常被应用在天文馆场馆特效演示、工业流体定量加注、小型动力喷射配套等工况中，核心作用是通过电机输入动力，经内部多级减速增扭后驱动喷射执行端，实现稳定压力下的流体介质可控喷射。从实际使用需求出发，设计时首先要匹配驱动端的动力输入参数，输入端采用内孔带键槽的法兰式连接结构，可直接与标准伺服或异步电机输出轴对接，安装止口的公差带选取H7/k6过渡配合，保证同轴度误差控制在0.02mm以内，避免高速运转时出现偏载振动。

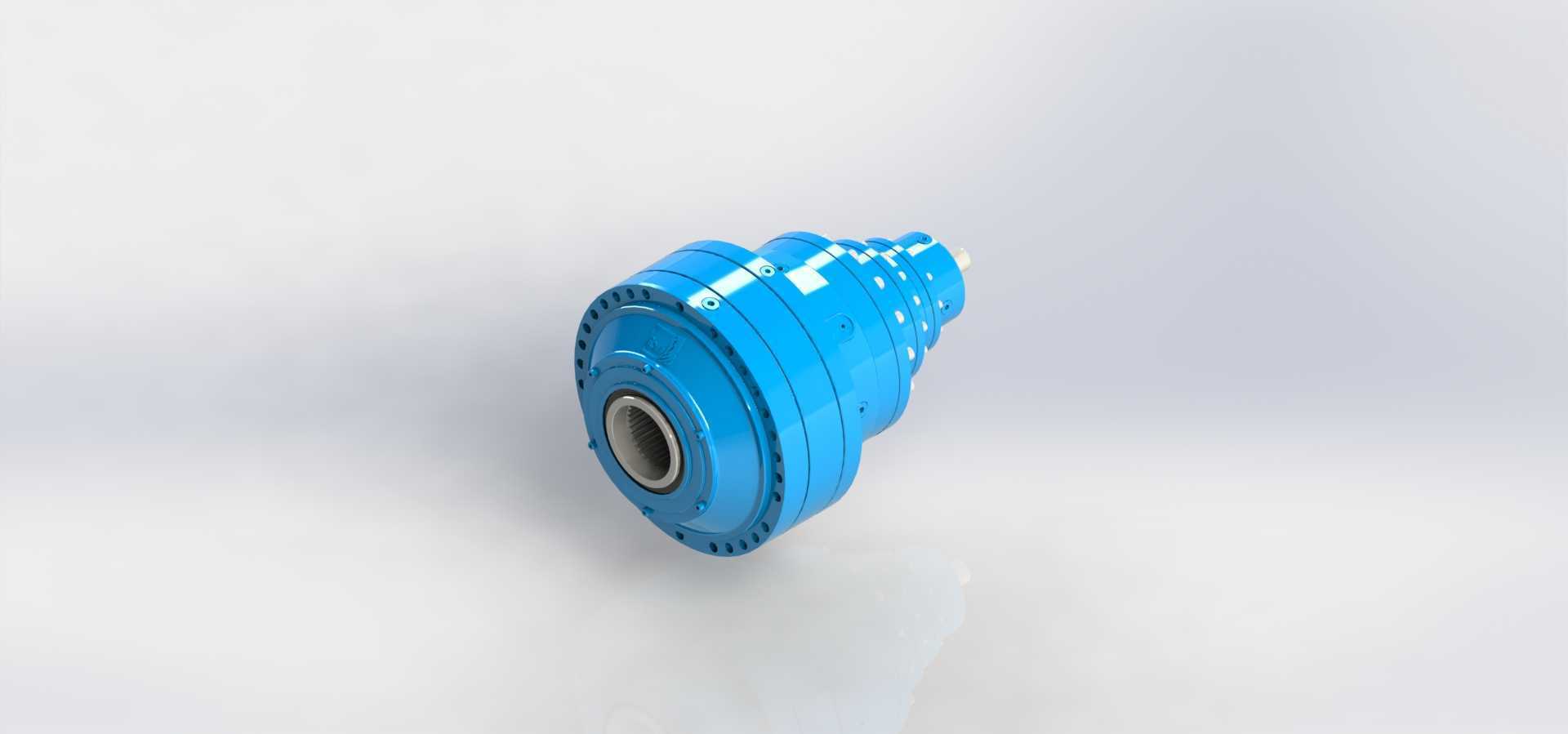

　　外形层面，整体采用阶梯式同轴布局，从输入端到输出端直径逐级收窄，最大外圆直径集中在输入端法兰位置，该位置周向均布6个M8安装螺纹孔，孔位分布圆直径与常规Y系列80机座电机安装尺寸兼容，无需额外制作过渡连接板即可完成装配；输出端为锥形过渡结构，端部预留喷射接口安装位，接口采用标准1/4管螺纹，可适配不同规格的喷嘴、导流罩等喷射附件，整体轴向总长度控制在280mm左右，径向最大轮廓尺寸165mm，安装时预留的周边安全间隙不小于20mm即可满足散热与拆装需求。

　　内部传动结构采用三级行星轮系布置，设计时优先考虑传动效率与输出扭矩的平衡，每级行星轮均采用满装圆柱滚子支撑，减少行星架的轴向窜动，齿圈与外壳采用过盈配合加骑缝销固定，避免大扭矩输出时齿圈跟转；输入端太阳轮与电机轴采用花键连接，可承受频繁正反转带来的冲击载荷，输出端与喷射泵芯采用十字滑块联轴器连接，补偿少量的安装同轴度误差。外壳部分采用分段式法兰拼接结构，每段法兰结合面都开有O型圈密封槽，可满足IP54的防护等级要求，适应多尘、少量溅水的作业环境，外壳表面的散热筋沿轴向均匀布置，在连续运转工况下可将壳体温升控制在40K以内，避免内部润滑脂过早失效。

　　从选型适配角度看，该结构的额定输出转速可覆盖30-150rpm区间，额定输出扭矩可达120N·m，可适配粘度在10-1000cSt范围内的流体介质喷射作业，在天文馆特效演示场景中，可配套驱动干冰、特效烟雾的定量喷射执行机构，通过控制电机转速即可精准调节喷射流量与喷射距离；在工业加注场景中，可配套润滑油、冷却液的定量加注枪头，实现定量定点的介质输送。设计过程中对所有回转类零件都做了动平衡校正，平衡等级达到G6.3，高速运转时的振动速度有效值不超过2.8mm/s，可满足长期连续运转的可靠性要求。安装边界方面，除了输入端的法兰安装孔位，壳体中部还预留了两个M10的吊装螺纹孔，方便设备组装时的吊装转运，底部可选配卧式安装支架，支架安装孔位采用长圆孔设计，可在±5mm范围内调节安装位置，补偿现场安装的基础位置误差。
