在非标自动化生产线、小型加工工作站以及实验室测试台架的搭建过程中,经常会遇到安装基准面不平整、设备对接高度存在偏差、工位作业高度需要适配不同操作需求的场景,这类场景下如果直接采用固定式安装台面,往往需要额外加工调整垫片、反复配钻安装孔,不仅延长现场安装调试周期,后期设备移位或者工艺调整时,还需要重新做基准校准,大幅增加运维成本。这款可调节支撑台面结构,正是针对这类工程痛点设计的安装支撑构件,核心作用是为上方搭载的功能模组、加工机头、检测工装提供可微调的安装基准,通过自身的调节机构补偿安装面的形位公差,同时满足不同工况下的高度、水平度调整需求。

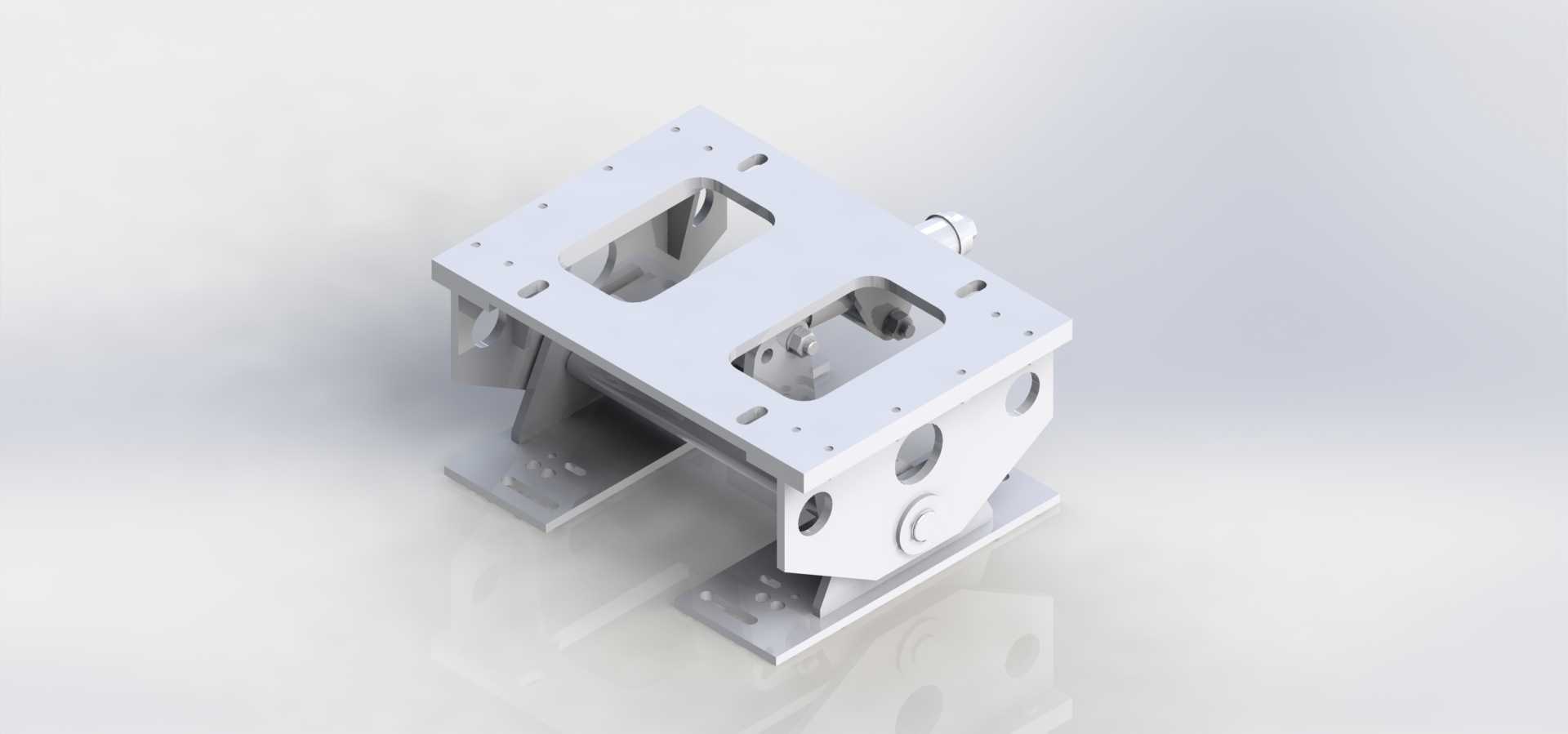

从结构设计逻辑来看,整个构件采用上下分体式框架布局,下部为带安装孔的固定底座,底座上预留的长圆形安装孔可以适配不同孔距的设备机架安装需求,避免现场二次扩孔;上部为承载安装台板,台板上加工有阵列排布的螺纹安装孔与减重镂空槽,既可以通过螺栓直接固定上方搭载的各类功能部件,镂空结构也能有效降低整体自重,同时方便线缆、气路管线从台面下方穿过,避免管线外露干涉运动部件。上下两部分之间通过双侧的铰接支撑臂连接,配合侧置的调节锁紧机构,转动调节部件时可以带动支撑臂摆动,从而改变上台面的高度与水平倾角,调整到目标位置后可以通过锁紧结构将整个机构锁死,避免受载后发生位置偏移。
在安装边界与尺寸适配方面,这款支撑台面的底座安装孔距按照常规工业铝型材机架的标准孔位设计,可以直接固定在40系列、50系列工业铝型材搭建的机架上,也可以通过转接板安装在钢结构焊接机架表面;上台面的安装孔距覆盖了常见的小型伺服滑台、检测相机支架、小型钻孔动力头的安装尺寸,不需要额外加工转接板就可以直接搭载常规的工业功能部件。调节行程覆盖了现场安装常见的偏差范围,既可以补偿地面不平整带来的机架高度差,也可以针对不同操作人员的作业高度做小范围调整,在一些需要对接输送线的工位上,还可以微调台面高度让工件流转面和输送线面保持齐平,避免工件转移时出现卡滞。
从实际使用的工况适配角度,整个构件的受力路径经过优化,承载时的作用力通过双侧支撑臂均匀传递到底座,不会出现单侧受力偏载的问题,锁紧机构采用楔形压紧结构,受振动载荷影响也不会出现松脱,完全可以满足车间生产环境下的长期使用需求。在做三维建模选型时,设计人员可以直接调用该模型,根据自身设备的整体布局调整台面的安装孔位、调节行程参数,不需要从零开始做结构设计,大幅缩短方案设计阶段的周期;现场安装人员也可以根据模型的尺寸标注提前预留安装空间,避免出现安装干涉的问题。不同于固定式的安装台架,这种可调节结构不需要额外准备调整垫片,也不需要反复拆装修配,单人就可以完成台面的水平度与高度调整,尤其适合小批量定制化设备的快速搭建场景,在电子零部件组装工位、小型工件检测工位、实验室测试工装台架等场景下都有很高的适配性。
