英国天文馆专用行星式精密传动装置

　　这款传动装置最初的设计需求来自天文观测场馆的穹顶设备驱动场景，这类场景对传动的平稳性、回程间隙控制有着远超普通工业场景的要求——穹顶转动时要承载数吨重的钢结构与观测设备，同时转动速度极低，全程不能出现爬行、卡顿，否则会直接影响天文观测的精度，甚至造成设备对位偏差。从结构选型阶段就放弃了常规的圆柱齿轮减速方案，转而采用行星轮系的布局，核心原因是行星结构可以在极小的体积内实现大传动比，同时多个行星轮均匀分担载荷，运行时的振动和噪音能控制在极低水平，完全匹配场馆内需要安静运行的环境要求。

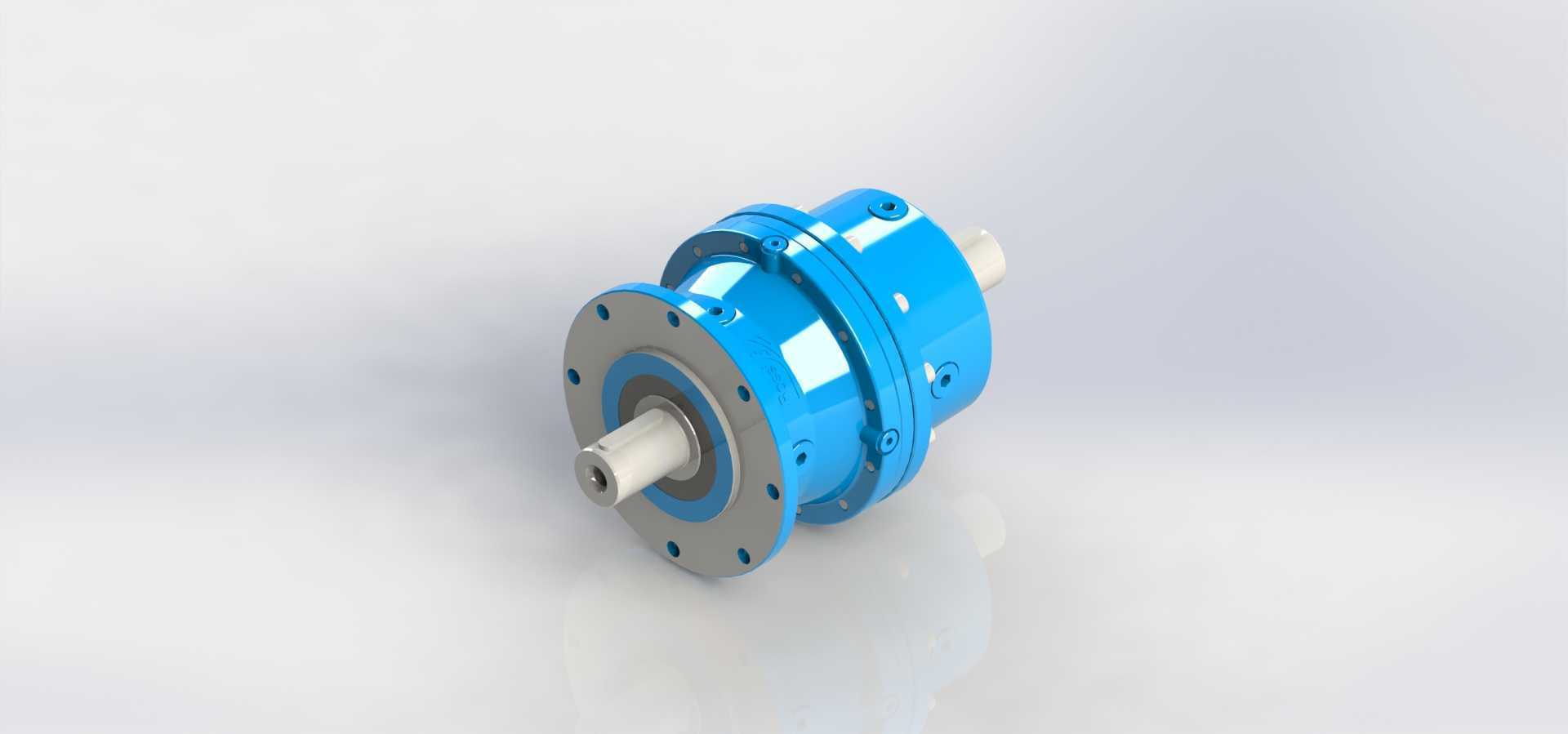

　　从安装边界来看，输入端采用标准法兰对接伺服驱动单元，法兰端面上的安装孔采用等节距分布设计，适配行业通用的伺服电机安装尺寸，不需要额外做转接法兰就能完成对接，输入端轴伸采用平键连接，键槽的公差严格按照重载传动的标准选取，能传递足够的启动扭矩，避免启停瞬间出现键连接打滑的问题。输出端采用实心轴伸设计，轴端预留了标准的键槽与锁紧螺纹孔，可以直接对接穹顶的回转支撑结构，输出轴的径向跳动和轴向窜动都控制在微米级，保证长期运行时不会出现轴系偏移。整个壳体采用一体化铸造后精加工成型，外壳的蓝色涂装是工业设备常用的防护涂层，能适应场馆内恒温恒湿但偶尔会有凝露的环境，避免壳体长期使用出现锈蚀。壳体上预留的多个工艺孔，一部分是用于行星轮系装配时的定位销孔，另一部分是润滑油的注油孔与油位观察孔，日常维护时不需要拆解整个设备就能完成润滑油更换，大幅降低后期运维的工作量。

　　设计过程中对齿形做了专门的修形处理，所有齿轮都采用硬齿面工艺，经过渗碳淬火后磨齿，齿面硬度达到HRC58-62，既保证了长期重载运行下的齿面耐磨性，又通过齿形修缘抵消了齿轮啮合时的弹性变形，把回程间隙控制在3弧分以内，完全满足天文设备高精度对位的需求。整个装置的轴向尺寸非常紧凑，对比同功率同传动比的圆柱齿轮减速器，轴向长度缩短了近40%，对于安装空间受限的穹顶夹层来说，这种紧凑结构能大幅节省安装空间，不需要对原有场馆的钢结构做大规模改造就能完成设备替换。

　　在实际运行逻辑上，这款传动装置可以实现极低转速下的平稳输出，最低稳定输出转速可以达到0.01转每分钟，转动过程中扭矩输出均匀，不会出现普通减速器低速时的扭矩波动问题。行星轮系的均载结构设计，让每个行星轮承受的载荷偏差不超过5%，即使在穹顶启动、制动的瞬间冲击载荷下，轮齿也不会出现偏载磨损，设计使用寿命能达到十万小时以上，完全匹配天文场馆设备长期低维护运行的需求。壳体上的连接螺栓全部采用高强度级别的紧固件，螺栓的分布位置经过受力仿真优化，在最大输出扭矩下壳体的连接面不会出现间隙，避免润滑油渗漏。输入端和输出端都采用了双唇口的骨架油封，既能防止内部润滑油泄漏，又能阻挡外界的灰尘、水汽进入箱体内部，保护内部的齿轮和轴承不受污染。

　　从选型适配的角度来说，这款装置除了天文馆穹顶驱动之外，也可以适配其他需要高精度低速重载传动的场景，比如大型回转工作台、精密雷达驱动、大型天文望远镜的方位轴驱动等场景，只要安装尺寸和扭矩参数匹配，都可以直接选用。设计时充分考虑了通用互换性，所有的轴承、密封件都采用行业标准型号，后期维护更换配件不需要专门定制，能大幅降低备件储备的成本。整个装置的重心经过优化，安装后重心与安装法兰的中心重合，高速运行时不会出现额外的偏载力矩，减少了对连接螺栓和安装基础的载荷要求，即使是厚度较薄的安装钢结构也能稳定支撑设备运行。
