在冶金输送辊道、矿山给料设备、建材搅拌主机、轻工包装生产线这类需要大扭矩低转速输出的工况场景里,这类平行轴结构的减速装置是动力传递链路里的核心部件,它承接原动机端的高转速低扭矩输入,通过多级齿轮啮合的速比匹配,把动力转换成作业端需要的低转速大扭矩输出,同时还能承担输入端与作业端之间的载荷缓冲,避免原动机直接承受作业端的冲击载荷,大幅延长整套驱动系统的使用寿命。

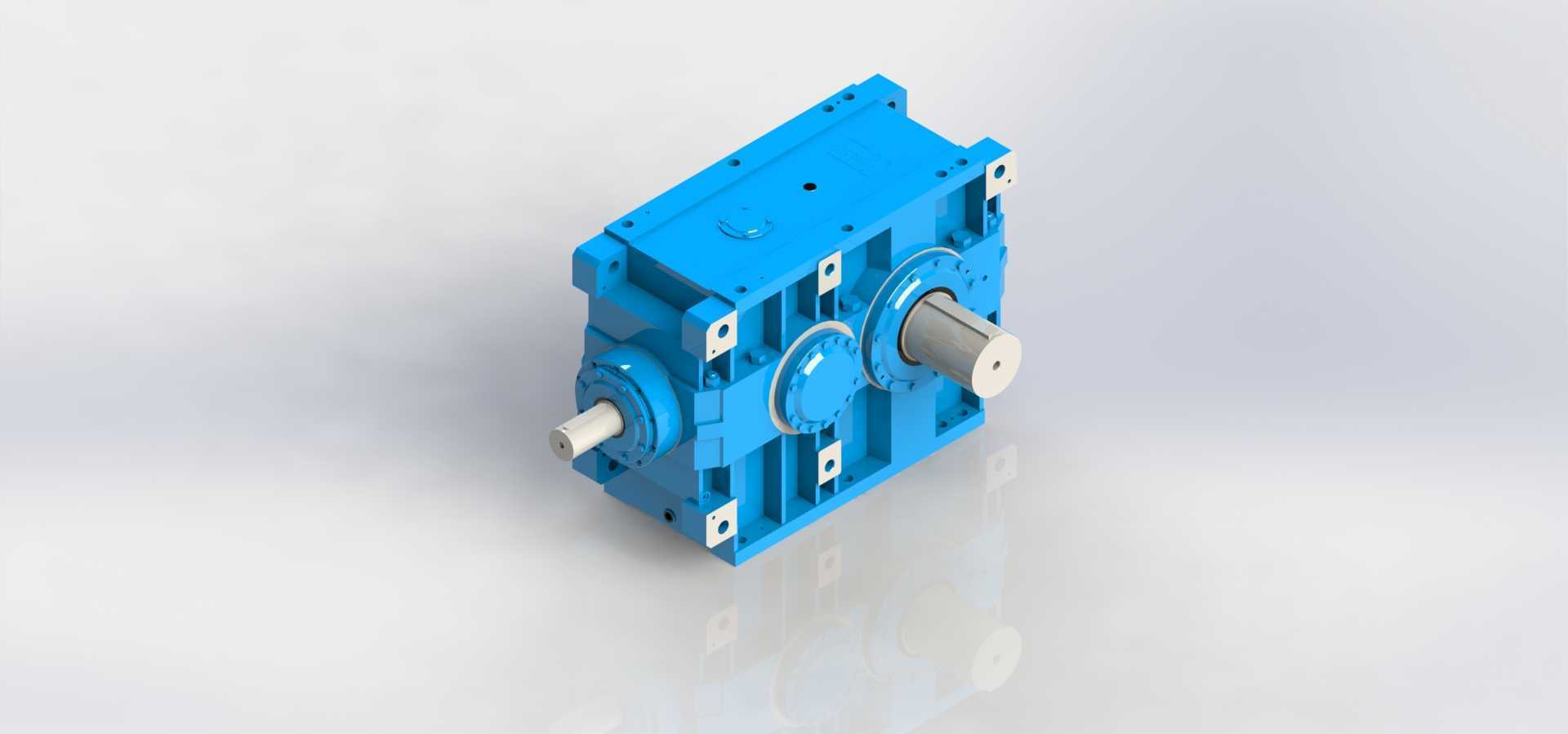

从结构设计逻辑来看,这款减速装置采用平行轴多级圆柱齿轮传动布局,输入轴与输出轴保持平行排布,这种布局的优势在于箱体可以采用剖分式铸造结构,加工时轴承孔的同轴度、轴系平行度更容易通过工装保证,后期运维时拆解检查齿轮啮合状态、更换密封件或者轴承也不需要完全拆除设备端的连接法兰,能大幅缩短现场停机维护的时间。箱体外部设计的多道加强筋,不是单纯的外观造型,而是根据有限元分析的应力云图布置在轴承座受力集中、箱体受扭矩变形最大的位置,既可以控制箱体整体壁厚降低铸件重量,又能保证满载荷运行时箱体的形位公差不超出设计阈值,避免轴系偏载导致的齿轮点蚀、轴承过早失效问题。
安装边界的设计上,箱体侧面预留的多组安装脚座是带沉孔的通孔结构,适配不同规格的高强度螺栓固定,安装面经过铣削精加工,平面度控制在0.1mm以内,安装时不需要额外加工调整垫片就能保证设备与安装基座的贴合度,避免长期运行出现连接螺栓松动的问题。输入轴和输出轴的轴伸端都采用标准的圆柱轴伸加平键连接结构,轴伸的配合公差按照h6精度加工,适配通用规格的联轴器、链轮或者皮带轮连接,不需要定制非标连接件就能和市面主流的驱动电机、作业端负载完成对接。轴端的密封采用双唇口骨架油封结构,外侧的唇口阻挡外部粉尘、水汽进入箱体内部,内侧的唇口阻止箱体内的齿轮油渗漏,在多粉尘、高湿度的工业现场也能保证密封的可靠性,减少日常运维时的补油、换密封频次。
齿轮副的设计上,各级齿轮都采用硬齿面渗碳淬火工艺,齿面经过精磨处理,齿向修形能抵消满载荷运行时轴系挠曲变形带来的啮合偏载,让齿面的接触应力分布更均匀,不仅能提升齿轮的承载能力,还能降低运行时的啮合噪音,在额定载荷下运行的噪音可以控制在75分贝以内,满足车间作业的噪音管控要求。箱体内部的油道设计兼顾了齿轮飞溅润滑与轴承的强制润滑,高速级齿轮转动时带起的齿轮油会通过箱体上预留的导油槽流入各个轴承座位置,保证不同转速、不同安装姿态下轴承都能得到充分润滑,不需要额外加装润滑油泵就能满足润滑需求,简化了整套润滑系统的结构,降低了故障点。
在选型匹配阶段,这类平行轴减速器的选型需要结合作业端的实际工况系数,针对有冲击载荷、频繁正反转的工况,需要在额定输出扭矩的基础上预留1.5到2倍的安全系数,避免瞬时冲击载荷打齿。安装时要注意保证原动机轴与减速器输入轴的同轴度,同轴度误差控制在0.05mm以内,避免联轴器产生附加弯矩作用在输入轴轴承上,导致轴承发热、输入轴断裂的问题。日常运维时只需要按照油标刻度加注对应牌号的中负荷工业齿轮油,首次运行300小时后更换一次润滑油,之后每运行2000小时或者半年更换一次润滑油,就能保证设备长期稳定运行。
从三维建模的角度来说,这类减速器的建模需要重点关注各个轴系的空间位置关系,各级齿轮的中心距必须严格按照设计参数设定,齿轮的齿形参数要和实际加工参数保持一致,这样在做虚拟装配、干涉检查的时候才能真实反映实际装配时的状态,提前发现轴系干涉、箱体与转动部件间隙不足的问题。箱体上的安装孔位、轴伸尺寸、连接法兰的尺寸都要和实际产品的安装尺寸保持一致,这样在做整线设备布局设计的时候,才能准确预留安装空间,避免现场安装时出现空间干涉、连接孔位对不上的问题。这类标准化的传动部件三维模型,能大幅缩短设备设计阶段的选型建模时间,结构工程师不需要从零开始绘制每个零件,只需要根据选型参数调用对应规格的模型,就能快速完成整套驱动系统的布局设计,提升整体的设计效率。
