正交轴齿轮减速传动装置结构设计

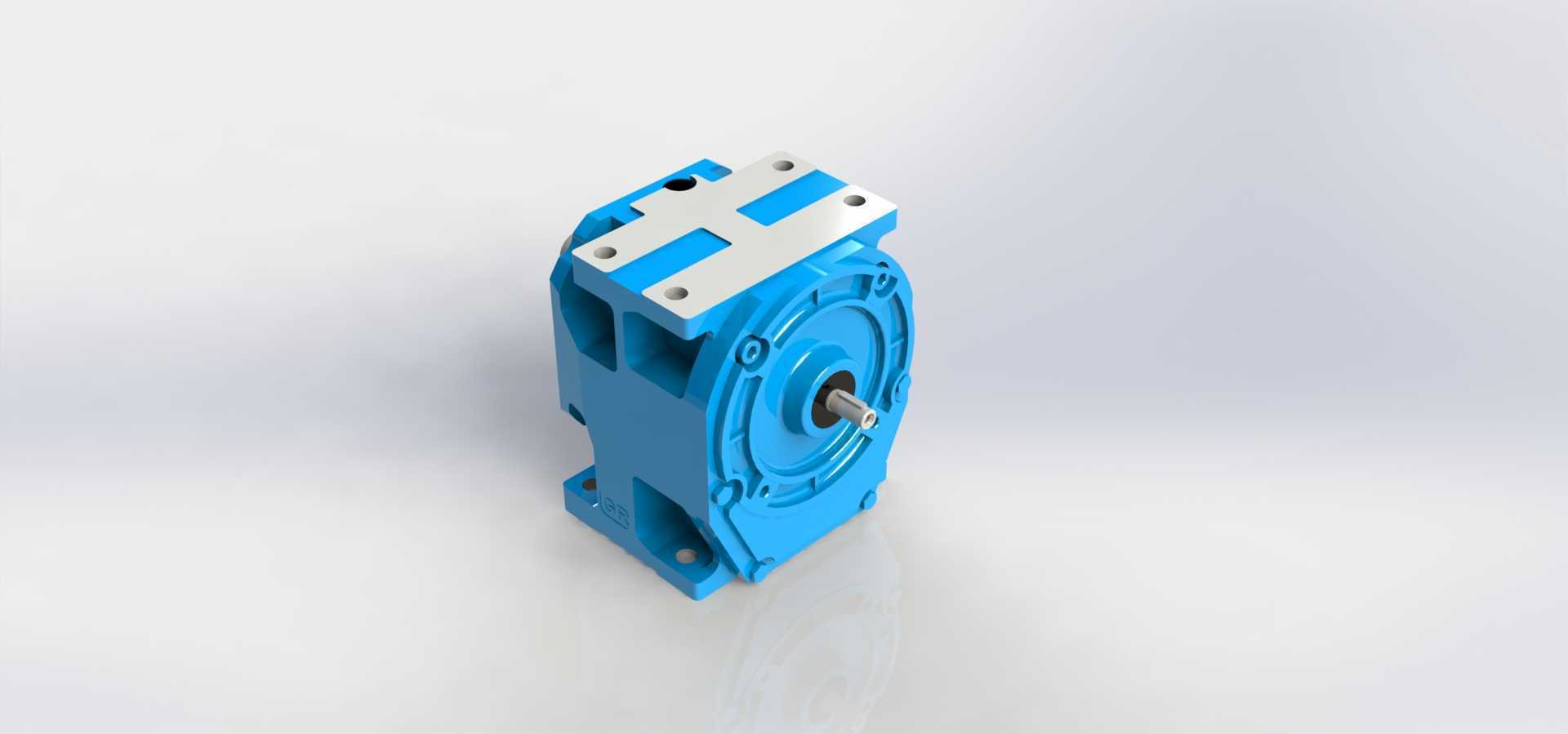

　　在轻工包装生产线、物料输送辊道、小型自动化专机的动力匹配环节，这类正交轴减速装置的应用占比不低，核心作用是把伺服或普通异步电机输出的高转速低扭矩动力，转换为设备执行端需要的低转速大扭矩动力，同时完成动力传输方向的90度转向，适配设备侧装、卧装的布局需求，避免动力单元沿轴向伸出过长挤占设备安装空间。从结构设计逻辑来看，这款减速装置采用箱体一体化铸造成型的思路，外壳主体为蓝色涂装的铸铁材质，兼顾刚性与减震性能，箱体上部的安装法兰面做了加厚处理，四个对称分布的安装孔位直接适配标准规格的电机法兰对接，不需要额外加工转接板，能减少现场安装的装配累计误差。输出端采用凸缘式安装结构，圆形端面上的定位止口与安装螺孔围绕输出轴呈圆周分布，

　　可直接对接负载端的法兰盘，保证输出轴与负载输入轴的同轴度，降低轴系运转时的径向跳动。内部传动采用正交轴齿轮啮合结构，输入轴与输出轴呈空间90度布局，齿轮副经过齿面硬化处理，能在持续负载工况下保持稳定的传动精度，避免长期运转后齿面磨损导致的传动间隙过大、输出端定位不准的问题。箱体侧面预留了透气塞安装位，可在齿轮高速运转导致箱体内温度升高、气压增大时自动平衡内外压差，避免润滑油从轴封位置渗漏；下部设置的油位观察与放油结构，能方便运维人员定期检查润滑油状态，完成换油维护，不需要拆解整个箱体。从安装边界尺寸来看，这款减速装置的整体轮廓紧凑，箱体的长宽高比例适配多数中小型设备的安装空间，上部法兰的安装孔距、输出轴的轴径与键槽尺寸、

　　输出端止口的直径都遵循通用工业安装标准，可直接替换同参数规格的同类型减速装置，不需要对原有设备的安装基座做二次改造。在实际选型应用中，这类减速装置可匹配0.18kW到1.5kW区间的常规工业电机，输出转速覆盖每分钟几转到上百转的区间，能满足皮带输送机的辊筒驱动、包装机械的送膜机构驱动、小型自动化专机的转盘驱动等多种场景的动力需求。设计时对箱体的内部筋板做了优化布局，在不增加箱体整体壁厚的前提下提升了箱体的结构刚性，能承受齿轮啮合时产生的径向与轴向作用力，避免箱体受力变形导致齿轮啮合错位、噪音增大、寿命缩短的问题。输出轴采用合金钢材质调质处理，轴伸端的键槽采用标准平键规格，可直接配套联轴器、链轮、同步带轮等传动件，

　　轴端的密封采用双唇口骨架油封，既能防止箱体内的润滑油泄漏，又能阻挡外部的粉尘、切削液等杂质进入箱体内部，保护齿轮与轴承的运转环境。在装配逻辑上，这款减速装置采用分层装配的结构，箱体的结合面经过精密铣削加工，装配时涂覆密封胶即可保证结合面的密封性能，不需要额外加装密封垫，减少了长期使用后密封垫老化渗漏的隐患。输入端的轴承采用深沟球轴承与推力轴承组合的配置，既能承受齿轮啮合产生的径向载荷，又能承受正交轴传动带来的轴向载荷，保证输入轴运转的稳定性，避免高速运转时出现轴窜动的问题。对于设备设计人员来说，这类标准化的减速装置能大幅缩短动力传动单元的设计周期，不需要从零开始设计齿轮、箱体、轴系等全套零部件，只需要根据负载的扭矩、转速、安装空间要求匹配对应参数的型号即可，能有效降低设备的研发与制造成本，同时成熟的标准化结构也能降低设备后期的运维难度，易损件都可以直接采购标准备件更换，不需要定制加工。
