欧姆龙R88M系列3000W伺服电机结构

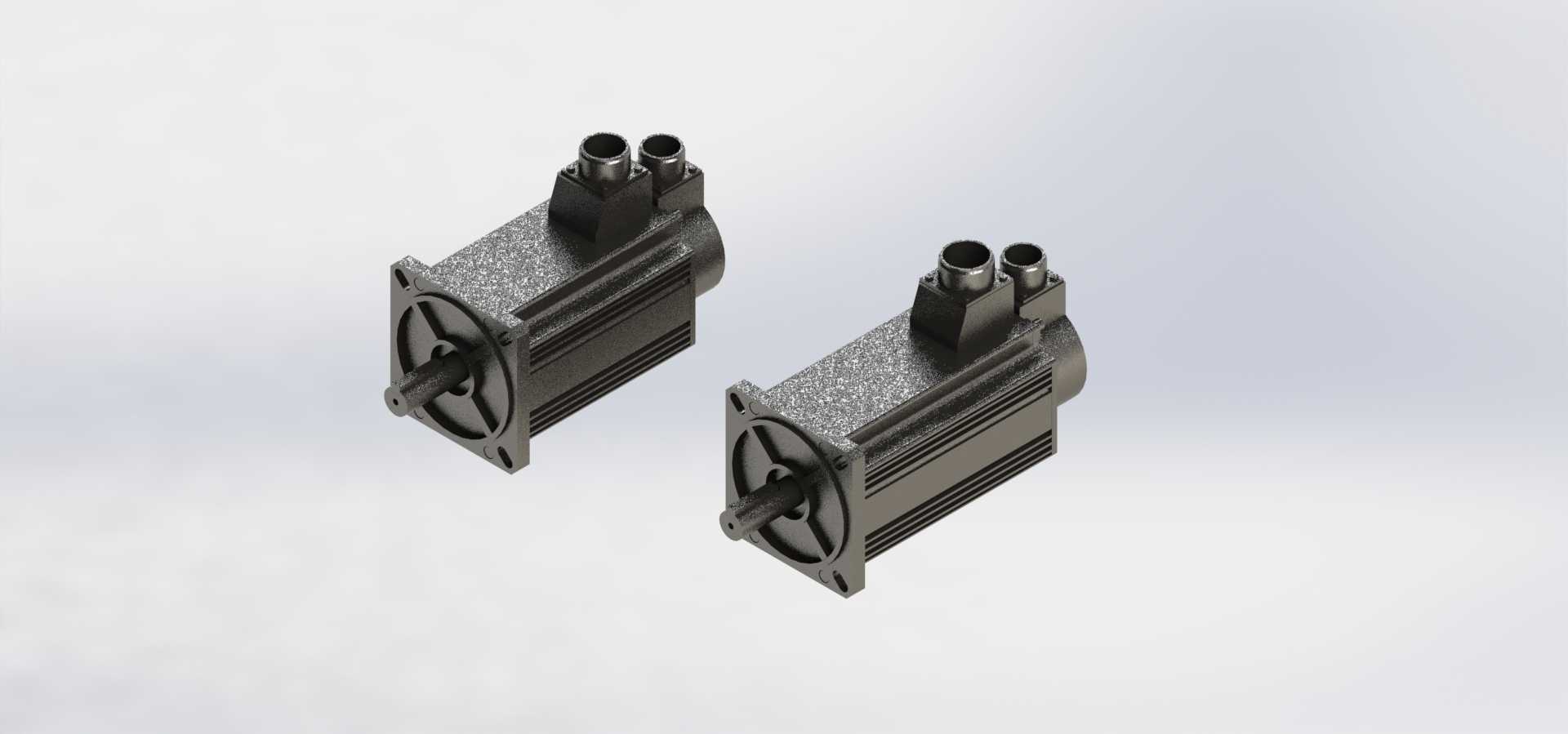

　　在自动化产线的传动选型环节，伺服电机的结构适配性直接决定整套运动机构的控制精度与运行稳定性，本次呈现的两款欧姆龙3000W功率等级伺服电机结构，覆盖了同功率段下两种出线配置的安装需求，可适配不同走线空间的设备布局场景。从实际应用场景来看，该功率段伺服电机多用于中负载高精度传动工位，比如包装机械的牵引辊驱动、数控机床的进给轴传动、自动化装配线的变位机旋转驱动、电子制造设备的精密位移平台驱动，这类场景普遍要求电机具备快速响应的转矩输出能力，同时在频繁启停、正反转切换的工况下保持位置控制的一致性，不会出现丢步或过冲的问题。

　　从产品功能特性来看，两款电机均采用永磁同步伺服的核心结构，定子绕组经过优化排布，可降低高速运行时的铁损与铜损，转子采用高磁能积永磁体，保证转矩输出的线性度，在额定转速区间内可保持恒定转矩输出，满足恒转矩传动工况的需求。电机后端集成的编码器安装位预留了标准连接接口，可适配不同分辨率的增量式或绝对值编码器，满足不同精度等级的位置反馈需求，出线端的两个航空插接口分别对应动力线与编码器信号线，接口位置做了凸起的防护结构，可避免安装接线时线缆弯折过度导致的线芯断裂，同时接口的密封结构可阻挡车间环境中的粉尘、切削液溅入接线端，降低电气故障的发生概率。

　　在设计思路上，两款电机的本体安装尺寸保持统一，均采用方形法兰安装结构，法兰端的止口尺寸、安装孔位间距、轴伸直径与键槽规格完全一致，可实现同功率下不同出线方向电机的直接互换，不需要对设备的安装板结构做二次修改，降低设备改型的设计成本。电机外壳采用带轴向散热筋的一体式铸铝结构，散热筋的排布方向顺着电机运行时的转子气流方向，可在电机自然风冷的状态下快速带走绕组产生的热量，保证电机在额定负载下长期运行时的温升控制在绝缘等级允许的范围内，避免因过热导致的永磁体退磁问题。轴伸端采用密封轴承配置，可承受一定的径向负载与轴向负载，适配直连传动或同步带传动的安装方式，不需要额外加装外置轴承座来分担轴端负载，简化设备的传动结构设计。

　　从外形尺寸与安装边界来看，电机本体的方形法兰边长、机身长度、轴伸长度均按照行业通用的中功率伺服电机安装尺寸规范设计，安装板开孔只需要匹配法兰止口的定位尺寸与四个安装孔的位置公差即可完成定位，不需要额外做避让结构。电机尾部的出线端高度经过优化，在设备内部走线空间局促的场景下，可根据线缆的弯折方向选择对应出线方向的电机型号，避免线缆与设备内部的其他结构件产生干涉。电机的重心位置靠近法兰安装端，在水平安装或垂直安装的场景下，都可以降低安装螺栓的剪切应力，提升长期运行时的安装可靠性。在实际建模过程中，两款电机的内部绕组、转子结构、轴承位的尺寸都按照实物的装配公差做了还原，结构工程师在做设备整体装配校验时，可以直接将模型导入装配环境，校验电机与周边传动部件、防护结构、走线槽的空间间隙，提前排查安装干涉问题，减少实物装配阶段的改模工作量。对于做设备选型的工程师来说，可直接参考模型的安装尺寸完成安装板的结构设计，不需要反复核对二维样本的尺寸参数，提升设计效率。
