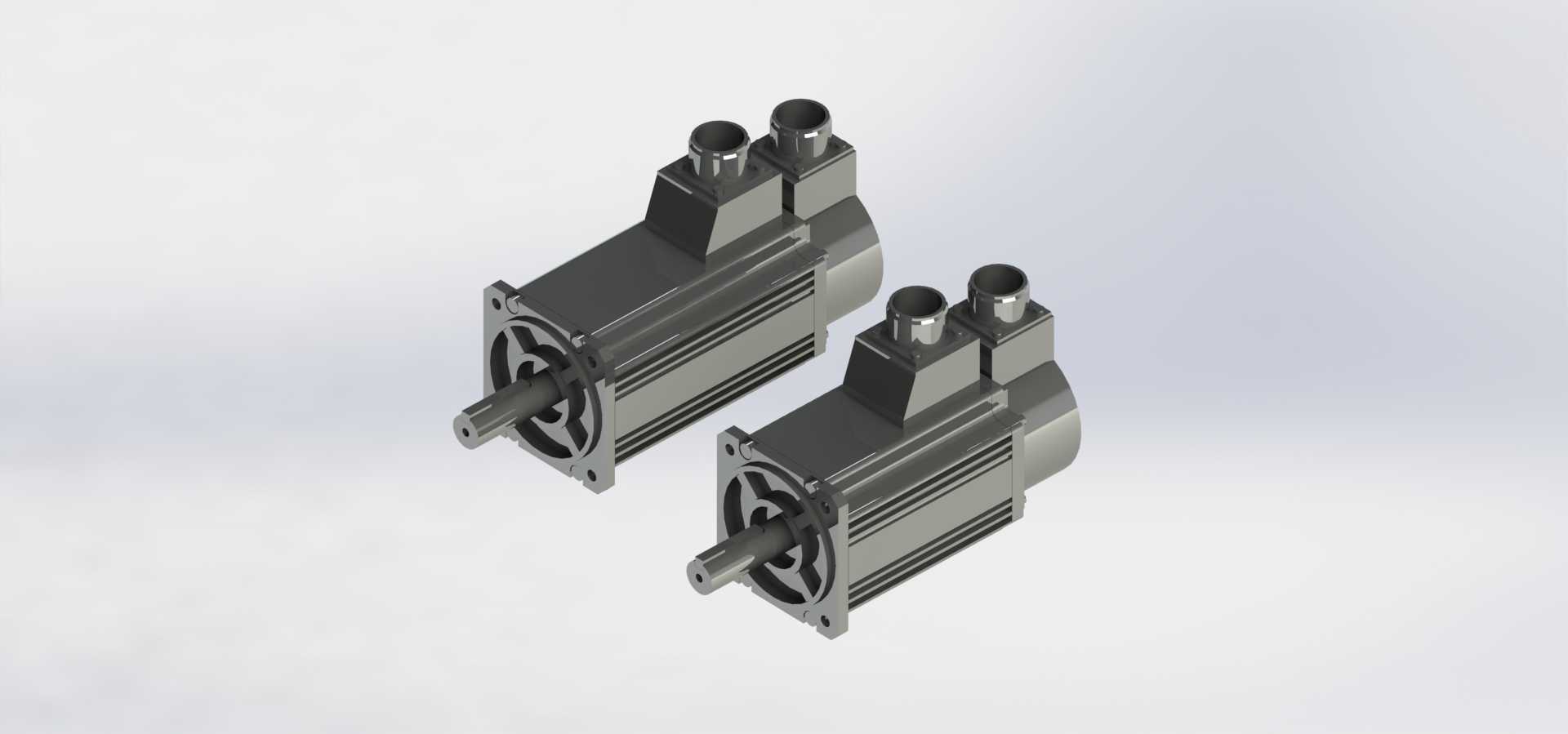

在自动化产线的传动选型环节,伺服电机的三维结构还原度直接影响后续机构装配的干涉校验效率,本次呈现的两款同系列不同规格伺服电机结构,覆盖了1kW功率段常用的安装适配场景,从输出轴端的法兰定位面到尾部编码器、接线端子的布局,都严格按照实物的装配关系做了等比例还原。日常做设备布局时,很多工程师容易忽略电机尾部接线座的转向空间,这两款模型在接线端子的凸起高度、航空插头的安装朝向预留上都做了细节还原,能直接用于电气布线的空间校验,避免现场装配时出现动力线弯折半径不足、编码器插头与设备钣金护罩干涉的问题。从功能特性来看,该系列伺服属于中惯量驱动单元,输出轴采用平键加轴端螺纹孔的连接形式,适配同步带轮、联轴器、行星减速机等多种传动连接件,
法兰安装面的止口尺寸做了公差适配的结构预留,建模时按照过渡配合的装配基准做了贴合面的处理,导入装配体后可以直接做配合约束,不需要额外调整基准面。设计思路上,两款电机采用同系列模块化结构,前端盖、定子壳体的散热筋布局完全一致,区别仅在于机身长度对应的功率段差异,以及接线座的排布位置,这种模块化的结构还原,能帮助选型工程师快速对比不同功率型号的安装边界,在做同工位不同负载选型替换时,不需要重新调整安装板的孔位布局,只需要核对机身长度对应的拖链行程预留即可。外形尺寸与安装边界方面,法兰端的安装孔位按照标准方形法兰布局做了精准定位,输出轴的伸出长度、轴径尺寸都匹配常用的联轴器锁紧范围,机身侧面的散热筋凸起高度做了写实还原,
在做电机安装座的环抱式固定结构设计时,可以直接参考散热筋的外径尺寸设计抱紧箍的内径,避免出现抱紧间隙过大导致的固定松动问题。实际应用场景中,这类1kW功率段的伺服电机多用于3C电子组装设备的XY轴传动、包装机械的送膜辊驱动、非标专机的工位转台驱动等场景,模型还原了电机本体上的所有安装凸台、定位基准,包括尾部编码器端的防护盖凸起尺寸,在做设备尾部的安全护罩设计时,可以直接测量护罩与电机尾部的安全间隙,不需要额外查找二维样本核对尺寸。很多刚接触伺服选型的工程师,容易把电机的额定扭矩参数和实际安装空间需求割裂开,这组模型把不同长度机身的结构差异直观呈现出来,在做布局时可以直接拖拽到装配体中,核对电机与周边导轨、拖链、线槽的相对位置,
尤其是在多轴联动的设备布局中,相邻两个轴的电机如果安装位置过近,很容易出现接线座互相干涉的问题,通过三维模型的预装配,可以提前调整电机的安装朝向或者偏移安装板位置,减少现场改孔的工作量。从结构细节来看,电机前端盖的油封安装位、轴承室的凸台结构都做了还原,虽然是外观级的装配模型,但关键的安装基准面都做了独立的特征处理,在做有限元分析的简化模型时,可以直接提取安装面的网格划分基准,不需要重新构建基准特征。接线部分的两个航空插头座,分别对应动力线与编码器线,模型还原了插头座的六角锁紧螺母外形,在做布线仿真时,可以直接在插头位置添加线束的固定点,模拟实际走线时的弯折状态,核对线束长度是否满足电机全行程移动的需求。
